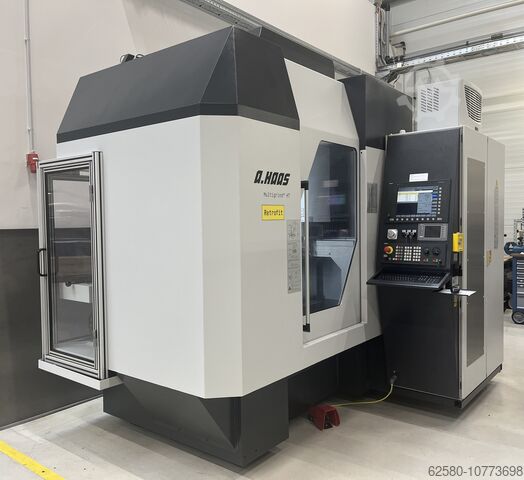

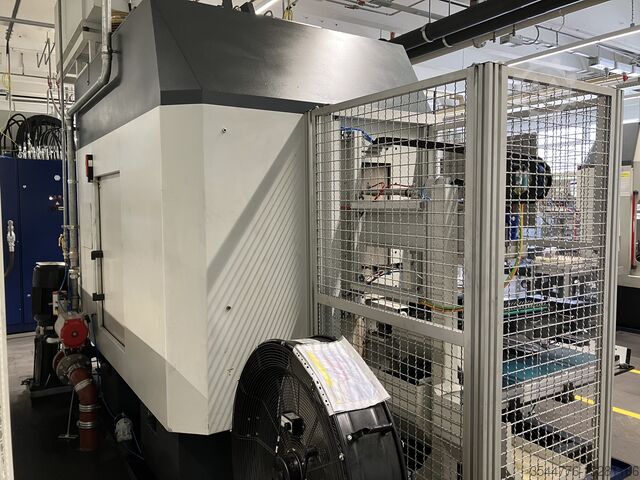

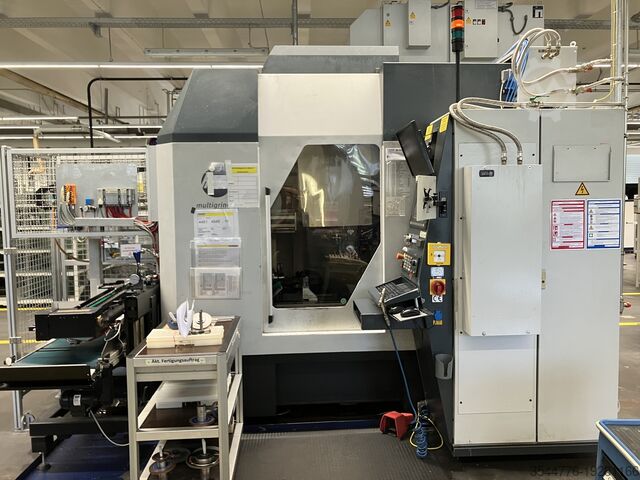

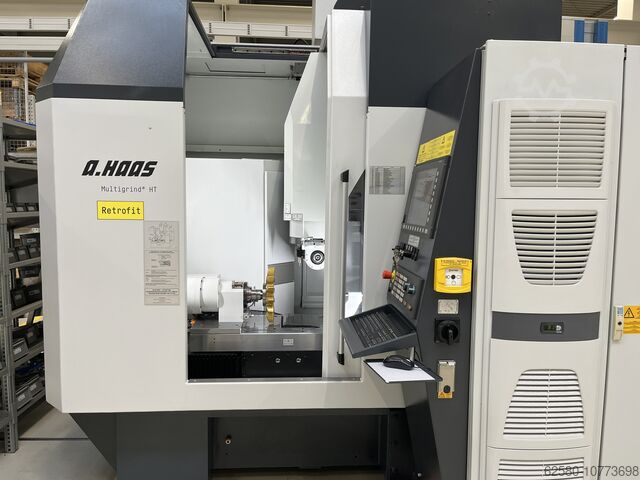

Werkzeugschleifmaschine

Adelbert Haas multigrind HT

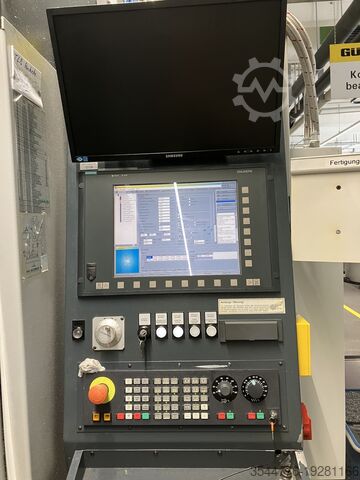

Steuerung: Siemens Sinumerik
Software: Haas Software 7.3

Anzahl Achsen: 6 (X, X3, Y, Z, C, A)

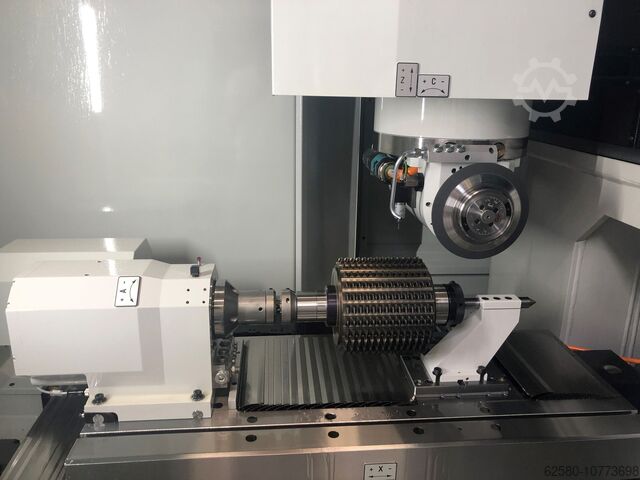

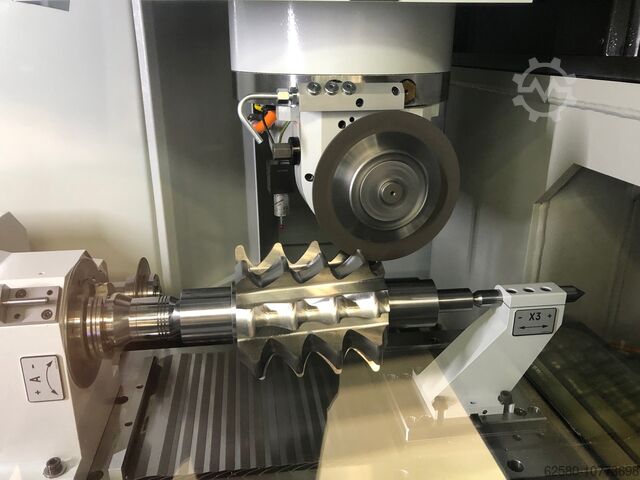

Schleifspindel:
- bis 8.000 U/min stufenlos regelbar
- Haas Kurzkegel
- Schleifscheiben-Ø max. Ø200 mm

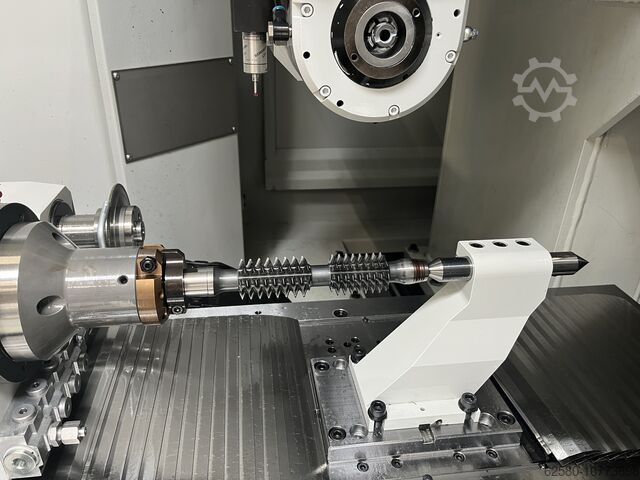

Werkstückspindel:
- bis 1.000 U/min
- Spitzenhöhe 175 mm

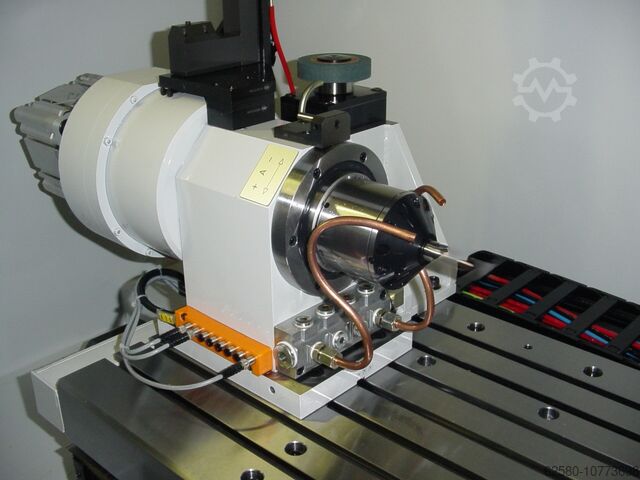

- Spannzange 3409
- Aufnahmekegel SK50
- Durchgangsbohrung Ø28,5 mm
- Werkstückgewicht bis 2,5 kg
- Teilgenauigkeit +/- 3,5 Winkelsekunden
- Eingabefeinheit 0,001°

Werkstückabstützung:

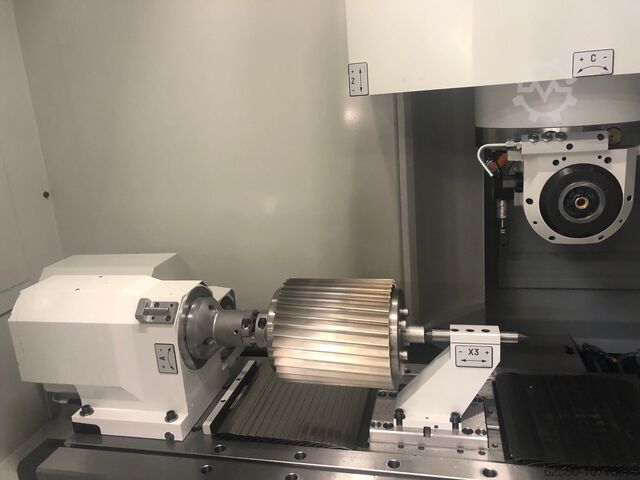

Linearachse X3 mit Buchsenhalter

Vorschubantriebe:
- Linearachsen mit Kugelgewindespindeln
- direkte Wegemessung mit Auflösung 0,0001 mm

Werkstückabmessungen (Bohrer):
- Ø 0,8 - 15,0 mm
- Gesamtlänge 20 -380 mm
- Schleiflänge 10 - 360 mm
- Werkstückgewicht max. 2,5 kg

Kettenmagazin:
- 42 Plätze
- Ø 0,8 -15,0 mm
- Länge 80 - 250 mm
- Werkstückgewicht max. 1,5 kg

Stapelmagazin:
- Aufnahme für Stapelmagazin für Wechselplatten

Messsystem CCD Flächenkamera:
- Indexierung und Positionierung der Werkzeuge nach Kühlkanal (ab Ø 0,8mm)
- Messen vom Öffnungswinkel
- Indexierung von mehrnutigen Bohr- und Reibwerkzeuge

Renishaw Messtaster:
- Antasten der Werkstücklänge / Werkzeugspitze
- Abtasten der Nutsteigung
- Positionieren in einer Kühlkanalbohrung an der Werkzeugspitze

Elektroanschluss:
- 63A Vorsicherung
- Netzspannung 400 V
- Frequenz 50 Hz
- Steuerspannung 24 V
- Nennleistung 21 kW
Blsdpjwpqkrjfx Agljp

Gewicht: 8t

inkl.

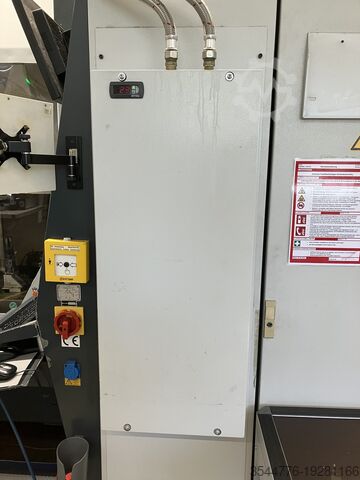

- Schaltschrankkühlung: Wasser- Wasserwärmetauscher

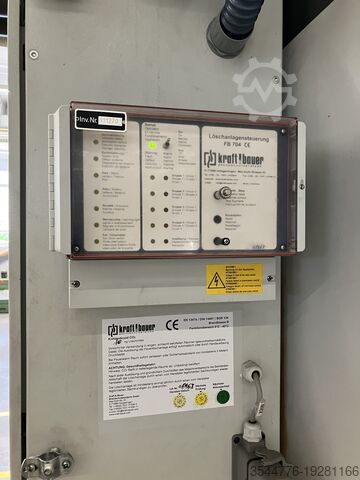

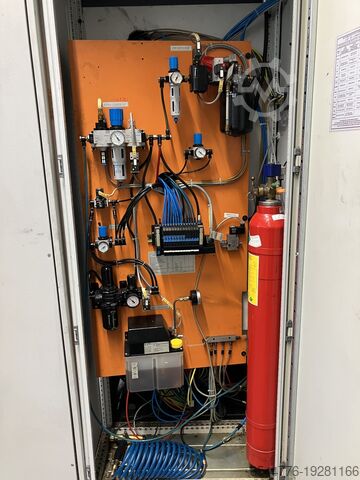

- Brandschutzanlage: Kraft und Bauer Löschanlage

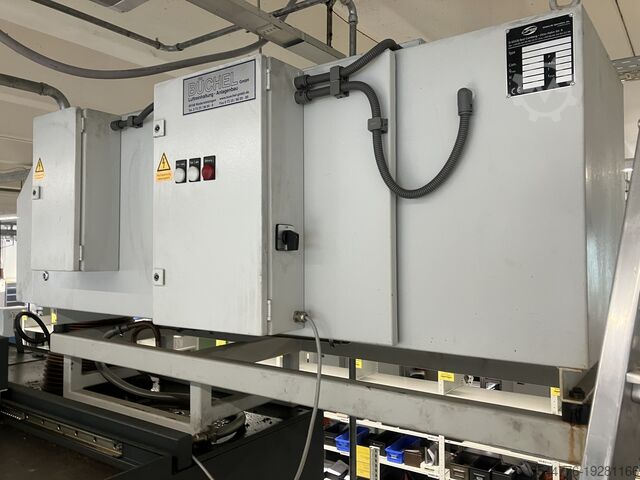

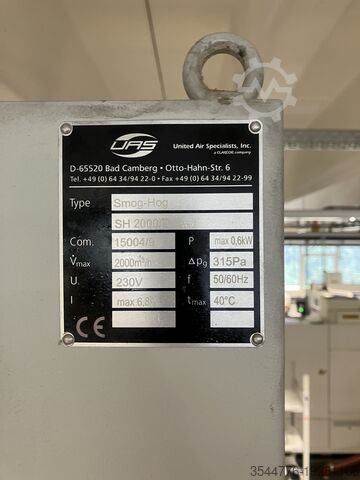

- Absaugung: Büchel Smog-Hog SH 2000/T
- Abrichteinheit (stehender Abrichter)
- Niederhalter

-----

Arbeitsweise bei Bohrer:
- Manuelle Bestückung des Kettenmagazins außerhalb der Maschinenkabine
- Werkstückzuführung mit automatischem Handling-System
- Werkstückspannung mit automatischem Spannzangenfutter
- Positionierung der Werkstücke im Arbeitsraum
- Werkstückbearbeitung
- Automatisches Zurückführen der Werkstücke auf angetriebenes Ablageband

Arbeitsweise bei VHM-Wechselplatten:
- Manuelle Bestückung des Stapelmagazins im Arbeitsraum
- Werkstückzuführung mit automatischem Handling-System
- Automatisches Spannen mit spez. Spannvorrichtung
- Positionierung der Werkstücke im Arbeitsraum
- Werkstückbearbeitung
- Automatische Zurückführen der bearbeiteten Werkstücke auf Ablagesystem

Bohrer schleifen:
- Nutprofil schleifen
- Anschnitt schleifen
- Umfangsform schleifen
- Rückenfase schleifen
- Umlauffase schleifen
- Rundschleifen

Wechselplatten schleifen:
- Anlagefläche und Zapfen schleifen


-----

es stehen zwei weitere, baugliche Maschinen zum Verkauf!
