Laser-Schweißanlage 4 KW / 6-Achsen

AMADA Laserschweißanlage FLW-4000

Technische Daten / technical details:

Die FLW ist eine flexible und hochproduktive Laser-Schweißzelle mit umfangreicher
Ausstattung. Der fokussierte Laserstrahl wird als Energiequelle eingesetzt um
Materialien aufzuschmelzen bzw. miteinander zu verbinden.
Die Laser-Schweißzelle besteht aus einem Faser-Laser mit einem 6-Achsen
Industrieroboter, der sich auf einer Fahrschiene bewegt.
Die zu schweißenden Teile werden auf einen Dreh- und Kipptisch gespannt.
Die Sicherheitskabine ist mit einer Schiebetüre ausgestattet gewährleistet ein
sicheres Arbeiten.

Roboter:

Gsdpfjxndynox Aamskc
Typ M-710iC/50 (FANUC)
Roboter-Steuerung SYSTEM R-30iA (FANUC)
CNC-Steuerung AMNC
Anzahl gesteuert Achsen 6

Reichweite 2050 mm
Schweißkopf AMADA
Wiederholgenauigkeit 0,07 mm
Sicherheitskabine Kompletteinhausung


Roboterfahrbahn:

Länge 1500 mm
Verfahrgeschwindigkeit 60 m/min
Wiederholgenauigkeit ± 0,1 mm
Positioniertisch:
Arbeitshöhe 700 mm
Max. Beladegewicht 500 kg
Drehachse ± 720°
Schwenkachse ± 90°
Resonator:
Strahlquelle YLS4000-S2T
Wellenlänge 1070 - 1080 μm
Laserleistung 4 kW

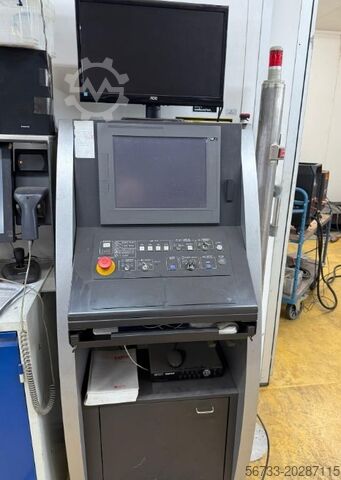

Steuerung:

Typ Amada
Display 15“ LCD Colour Touchscreen
Kontrollierte Achsen Roboter und Linearachse
Koordinaten zw. Roboter und Strahlquelle
Speicher 3 MB SRAM
I/O Interface LAN, USB

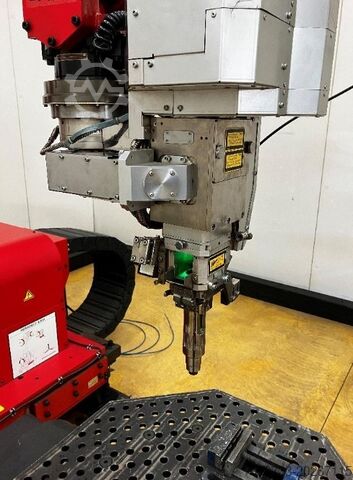

Schweißkopf: Amada
Fokuslagenregelung -10 mm bis 50 mm
CCD Kamera für TAS-System im Standard enthalten
Optisches Waeving im Standard enthalten
Cross Jet Düse im Standard enthalten
Coaxialdüse im Standard enthalten
Schweißdrahtzuführung 0,8 bis 1,6 mm

Weaving-System:

Die integrierte rotierende Optik, lässt den Laserstrahl kreisen. Das von AMADA
patentierte System erlaubt es größere Spaltmaße mit oder ohne Füllmaterial und
selbst Aluminium zu schweißen.


NC-Fokus System:

Das NC-Fokus System stellt automatisch die optimale Fokusposition für die jeweilige
Schweißbedingung ein. Es hilft gleichermaßen einfache Stumpfstöße wie auch
schwer zugängliche Ecken zu schweißen.


Fülldraht- und intelligente Gaszufuhr:

Bis zu 20 kg Fülldraht können mitgeführt werden. Bei Verwendung des TAS (Teach-
Assistent-System) zieht die Gasdüse sich automatisch zurück.


TAS (Teach-Assistent-System):

Das TAS-System erübrigt zeitaufwändige manuelle Teach-Operationen. Die
Abweichung des programmierten zum tatsächlichen Nahtverlauf wird über eine CCD
Kamera erkannt.


Zustand:
sehr guter Zustand
Maschine nur sehr wenig benutzt: ca. 16.500 Std.
