Asphaltmischanlage

Ammann UNIGLOBE 200

Asphalt Plant AMMANN UNIGLOBE 200

Baujahr: 2004
Leistung: 200t/h diskontinuierlich
Gesamtmenge des produzierten Aspahltmischgut: 725.000 t


- mobile stahl Fundamente -

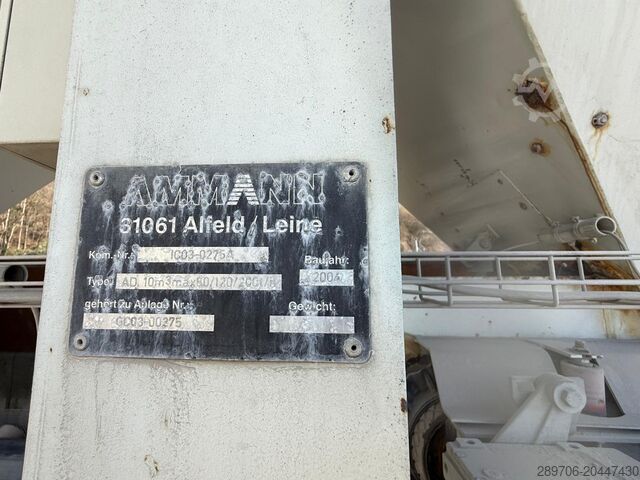

Vordosierung - Ammann 2004 -:
+ 6x Doseure (10 m3)
+ 6x Abzugsbänder inkl. Antrieb
+ Sammel-/Ausgabeband inkl. Antrieb
+ Rüttler
+ Einwurfband

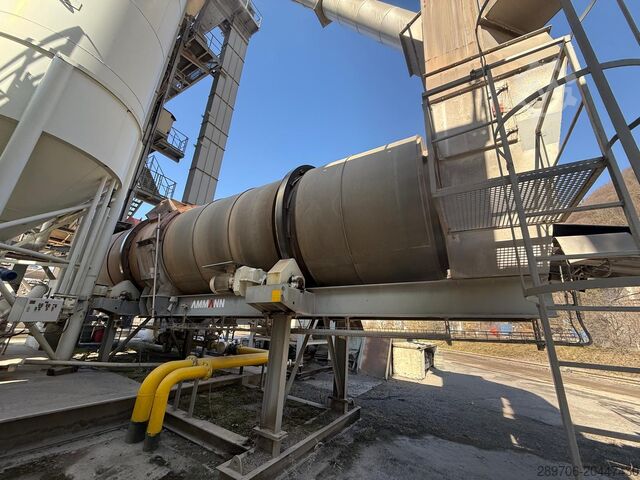

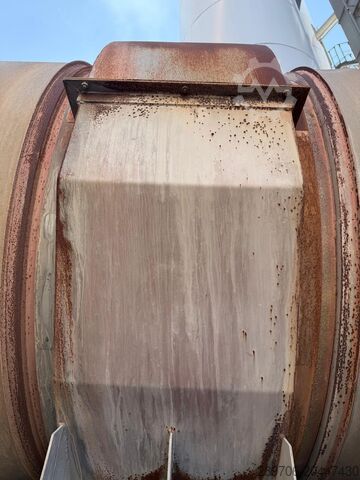

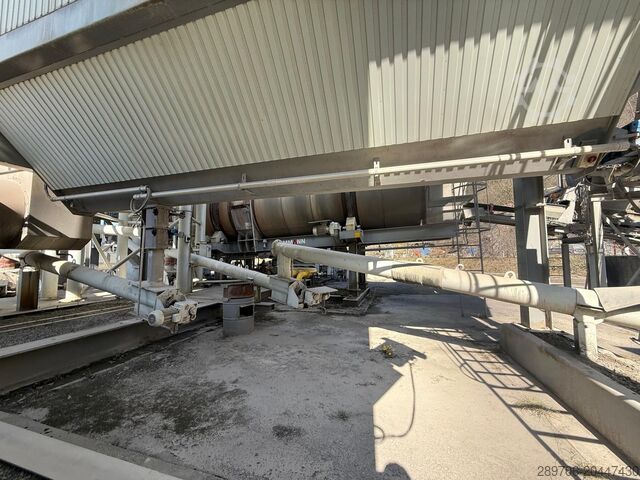

Trockentrommel - Ammann 2004 - :

Typ: MT 2290 B3
Durchmesser: 2,2 mm, Länge: 9,0 mm

Brenner: Oertli Induflame AG
Brenner Erdgas/Leichtöl
Baujahr: 2004
Typ: AMB-SM-503-R-NEL-VL 870
Max. Leistung 18 600 MW


Entstaubungsanlage - Ammann AFA 2004- :

AFA Filter System Ameco
Typ: AFA RS 3 x 87,5/440-2,5 DuO, 48 000 Nm3/h,
Abgasmenge ;48 000 Nm3/h

Mischturm Ammann UNIGLOBE 200:

Heißelevator
Typ; KE II
Leistung 170 t/h

Siebmaschine
Vibrationssiebmaschine
Typ; VA 1840-6
Anzahl der Fraktionen/Absiebung 6
Gesamtesiebfläche: 33,7 m²
Sanddeck Fläche: 5,6 m²
Antrieb: 2 x 4 kW

Heissmineralsilo 56t
Tasche bypass 10 t
Fraktion 1 (Sand) 17 t
Fraktion 2 7 t
Fraktion 3 7 t
Fraktion 4 5 t
Bjdexuahhspfx Aglolp
Fraktion 5 5 t
Fraktion 6 5 t


Kontinuierliche Max. Füllstanddosen

Waage-Gruppe

Mineralwaage
Inhalt max. 3000 kg

Füllerwaage
Inhalt max. 300 kg

Bitumenwaage
Bitumenwaage mit Bodenentleerung
Inhalt max. 250 kg

Hand Zugabe-Einwurfschurre

Viatop : Dosierung der speziellen Zustatzstoffe

Dosieranlage für spezielle Zusatzstoffe in Big-Bags
Lagerbehälter für Entladung der Big-Bags
Nutzinhalt; 3 m³

Hafmittelzugabe


Mischer-Gruppe

Mischer, Schure-Kalt Zugabe
Mischer MA 2-3.00 A inkl. Antrieb

Kübel-Bahn

Mischgutverladesilo , integriert mit Mischturm
Mischgutverladesilo INIGLOBAL 100 t
mit neben direktverladung LKW
Gesamtinhalt 100 t, darunter
Tasche 1 45 T
Tasche 2 45 T
Direktverladung: 10 T
Überkorn/Überlauf: 3 T

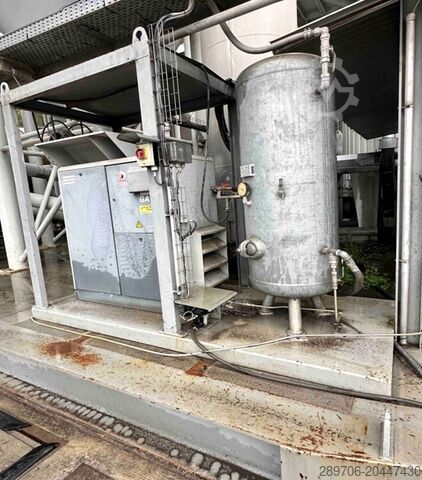

Druckluftversorgung
Schraubenkompressor mit Druckluftbehälter
Leistung: 2,2 m³/min
Druck: 10 Bar
Behalter Inhalt 1000 l
Leistung; 15 kW

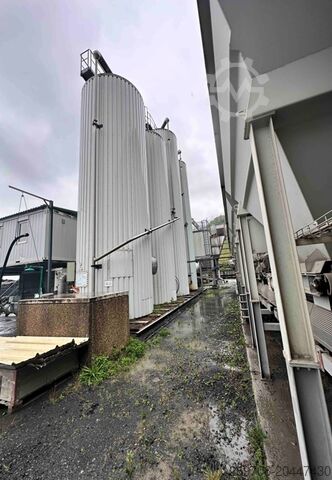

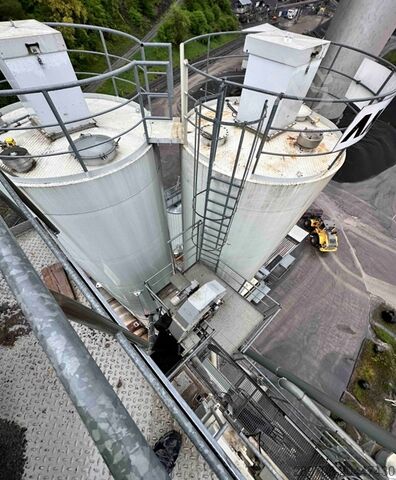

Füllerversorgung
Fremdfüllersilo
Inhalt: 2 x 80 m³ (Fuller Turm)
Eigenfüllersilo
Inhalt ; 2 x 60 m³ (Fuller Turm)

Bitumentanks
Inhalt: 2 x 60 m³ BJ 2004
Bitumentanks 1 x 70 m³ ( 2 x 35 m³) BJ 2004
Inhalt ; 2 x 70 m³ (2 x 35 m³) BJ 2012

Bitumenpumpe Station

Steuerung
Mikroprozessor - Steuerung AS 1

Steuercontainer

Sozialer Container


RC-KALT System Zum Mischer
RC-Dosiererer m3
Vibrator für Kammer
Förderband
Elevator für RC-Material

Details folgen!
