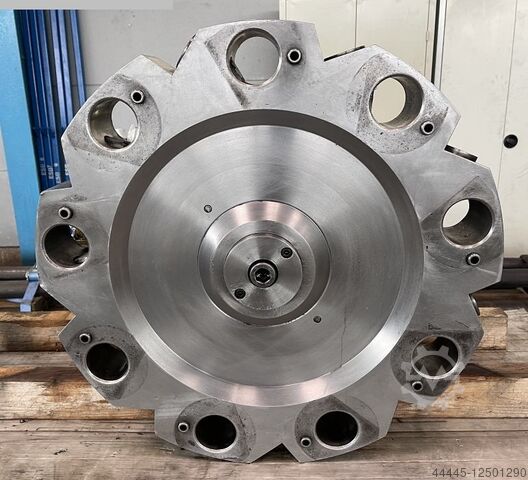

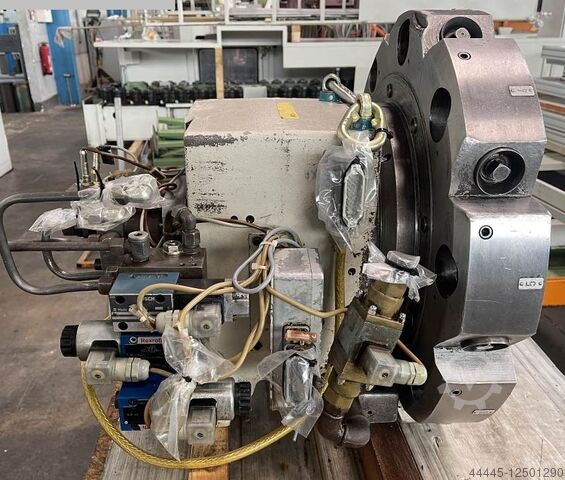

Ersatzteile

Böhringer VDF 250

Zustand: gut (gebraucht), Baujahr: 1990, Funktionsfähigkeit: voll funktionsfähig, CNC Drehmaschine BOEHRINGER VDF 250 C Baujahr 1990 CNC Steuerung PHILLIPS GRUNDIG Arbeitsbereich: Umlaufdurchmesser ü. Bett 550 mm Umlaufdurchmesser ü. Bettschlitten 480 mm Planweg (X-Achse) 405 mm Längsweg (Z-Achse) 1.099 mm max. Drehlänge 2.000 mm Werkzeugrevolver: Anzahl Plätze 12 St. Blsdewu Rbuepfx Aa Isp Aufnahme VDI 50 DIN 698800 angetriebene Werkzeuge Nein Spindelstock: Größe Spindelkopf 8 DIN 55026 Lagerdurchmesser vorne 150 mm Spindelbohrung 103 mm max. Futterdurchmesser 315 mm Antriebsleistung, 50% ED 53 kW max. Drehmoment 780 Nm Spindeldrehzahlbereich 30 - 3.000 min-1 Vorschübe: Planschlitten (X-Achse) 10.000 mm/min Längsschlitten (Z-Achse) 10.000 mm/min Eilgang X-Achse 10 m/min Eilgang Z-Achse 10 m/min max. Vorschubkraft 15 kN Abmessungen und Gewicht: Maschinenabmessungen L x B x H ca. 6400 x 3200 x 2400 mm Maschinengewicht ca. 13.500 kg

Zustand: sehr gut (gebraucht), Baujahr: 1997, Funktionsfähigkeit: voll funktionsfähig, Technische Daten Arbeitsbereich: Umfangsdurchmesser über Bett: 550 mm Umfangsdurchmesser über Bettschlitten: 480 mm Axialer Rundlauf (X-Achse): 405 mm Verfahrweg in Längsrichtung (Z-Achse): 1.099 mm Max. Maximale Drehlänge: 1.000 mm Werkzeugrevolver: Anzahl der Positionen: 12 Stk. Halterung: VDI 50 DIN 698800 Angetriebene Werkzeuge: Nein Spindelstock: Spindelkopf Größe 8 DIN 55026 Lagerdurchmesser vorne: 150 mm Spindelbohrung: 103 mm Max. Max. Durchmesser des Futters: 315 mm Antriebsleistung 50% ED: 53 kW Max. Drehmoment: 780 Nm Spindeldrehzahlbereich 30 - 3.000 min-1 Vorschubgeschwindigkeiten: Planschlitten (X-Achse): 10.000 mm/min Längsschlitten (Z-Achse): 10.000 mm/min Eilgang X-Achse: 10 m/min Eilgang Z-Achse: 10 m/min Max. Vorschubkraft: 15 kN Abmessungen und Gewicht: Maschinenabmessungen L x B x H ca.: 5400 x 3200 x 2400 mm Gewicht der Maschine ca.: 11.000 kg Blsdpjt Rwlpofx Aa Iop

Baujahr: 1992, Zustand: einsatzbereit (gebraucht), Drehdurchmesser über Bett/Planschlitten: 420mm/280mm, Drehlänge: 1000mm, Spindelbohrung: 78mm, max. Drehzahl: 3550U/min, Antriebsleistung: 35kW, Werkzeugplätze: 12 (mit angetriebenen Werkzeugen), Werkzeugaufnahme: VDI50, Eilgang: 10m/min. Maschinendimensionen X/Y/Z: ca. 4100mm/2300mm/2200mm, Gewicht: ca. 10000kg, Steuerung: Siemens 840T mit C-Achse. Nach einem Pufferbatterietausch wurde die Software der Maschine gelöscht, wodurch einige Maschinenparameter ohne Dokumentation gelöscht wurden und automatischer Betrieb derzeit unmöglich ist. Voraussichtlich ab Q1, 2025 verfügbar. Blodju D H Hwjpfx Aa Ijp

Zustand: einsatzbereit (gebraucht), Baujahr: 2001, Funktionsfähigkeit: voll funktionsfähig, Drehlänge: 1.000 mm, Drehdurchmesser: 480 mm, Spindelbohrung: 78 mm, Drehzahl (max.): 4.000 U/min, Top gepflegte Drehmaschine: Revolver in 2021 überholt & KSS-Pumpe mit höherem Druck in 2021 eingebaut! Zugrohr erneuert und Spindelkasten neu gelagert und eingeschliffen in 2022! Automatisches Einlegen von Teilen mittels Roboterzelle (nicht inkludiert) möglich!  Bledpowx Ipqefx Aa Iep TECHNISCHE DETAILS Umlaufdurchmesser: max. 550 mm Zylinderschaftaufnahme: 40 mm Antriebsleistung (50 %): 53 kW Drehzahlbereich (1-stufig): 30 – 4.000 1/min Drehzahlbereich (2-stufig): 20 – 2.500 1/min Revolver Trommelrevolver: 12-fach Anzahl Aufnahmen: 12, davon angetrieben: 6 Reitstock Reitstock: hydraulisch mit Pinolenverstellung Steuerung Steuerung: CNC mit Farbdisplay Siemens 840 D AUSSTATTUNG Vollverhausung mit Arbeitsraumbeleuchtung Automatische kraftbetätigte Schiebetür C-Achse Reitstock über Programm geschleppt mit diversen Zentrierspitzen Trommelrevolver 12-fach Antriebseinrichtung Revolver Vorbereitet für automatisches Einlegen von Teilen mit Roboterzelle Überholter Revolver (2021) KSS-Pumpe mit höherer Förderleistung (2021) Zugrohr und Spindelkasten neu gelagert und eingeschliffen (2022)

Zustand: einsatzbereit (gebraucht), Baujahr: 1999, Funktionsfähigkeit: voll funktionsfähig, Drehlänge: 3.000 mm, Drehdurchmesser: 480 mm, Spindeldrehzahl (max.): 3.550 U/min, Pinolenweg: 100 mm, Umlaufdurchmesser über Bettschlitten: 520 mm, TECHNISCHE DETAILS Drehlänge: 3.000 mm Empfohlener Spannfutter-Außendurchmesser: 250-315 mm Umlaufdurchmesser über dem Bett: 520 mm Max. Drehdurchmesser über dem Bettschlitten: 480 mm Planweg: 435 / 405 mm Verfahrweg des Bettschlittens: 3.176 mm Drehmeißel-Schafthöhe: 25 mm Rundaufnahme, Schaftdurchmesser: 50 mm Spindelkopf mit Zentrierkegel (DIN 55026): Größe 8 Spindelbohrung: 78 mm Spindeldurchmesser im vorderen Lager: 120 mm Antriebsleistung (max.): 53 kW Drehmoment max.: 630 Nm Drehzahlbereich: 37-3.550 U/min Drehzahlregelung: Stufenlos Max. Bahngeschwindigkeit: 10.000 mm/min Eilganggeschwindigkeit: 10 m/min Max. Vorschubkraft / Bohrkraft: 15 kN Reitstockpinolen-Außendurchmesser: 100 mm Reitstockpinolenhub: 100 mm Max. Pinolenkraft: 14 kN MASCHINEN-DETAILS Antriebsleistung: 53 kW bei 50 % ED Maschinengewicht ca.: 15.600 kg Bledpfoww E I Isx Aa Iop Bettkonstruktion: VDF-Schrägwannenbett AUSSTATTUNG - Verbund-Bettkonstruktion aus Meehanite-Gussbett + Stahlbetonunterteil - Hohe Steifigkeit und Dämpfung - Fundamentfreie 3-Punkt-Aufstellung - Freier Spänefall durch 20 Grad Neigung der Führungsbahnabdeckung - Keilförmiger Bett-Schlitten für schwere Zerspanung - Automatisches Schmiersystem mit Reservoir

Zustand: sehr gut (gebraucht), Baujahr: 2001, Funktionsfähigkeit: voll funktionsfähig, Drehlänge: 1.000 mm, Drehdurchmesser: 480 mm, •Überholung Revolver in 2021 •KSS-Pumpe mit höherem Druck/Förderleistung in 2021 •Zugrohr erneuert und Spindelkasten neu gelagert und eingeschliffen in 2022 •vorbereitet zum automatischen Einlegen von Teilen mittels Roboterzelle Steuerung: CNC-Steuerung inkl. Farbbildschirm Siemens 840 D TECHNISCHE DATEN Umlaufdurchmesser max. 550 mm Drehdurchmesser max. 480 mm Drehlänge 1000 mm Spindelbohrung 78 mm Antriebsleistung (50%) 53 kW Drehzahlbereich (1-stufig) 30 – 4000 1/mn Trommelrevolver Anzahl der Aufnahmen 12davon angetrieben 6 Zylinderschaftaufnahme 40 mm Drehzahlbereich (2-stufig) 20 – 2500 1/min Reitstock (hydraulische Pinolenverstellung) AUSSTATTUNG/ZUBEHÖR  Volleinhausung inkl. Arbeitsraumbeleuchtung  Automatische kraftbetätigte Schiebetür  C.Achse  Reitstock über Programm geschleppt inkl. diverse Zentrierspitzen  Trommelrevolver 12-fach  Antriebseinrichtung Revolver  Späneförderer  Kühlmitteleinrichtung mit verstärkter Pumpe, ca. 4 bar  Schnittstelle für Automation  Diverses Zubehör  1 Stück Heimbuch Spanntop SK 80, ohne Spannzangen  1 Stück Dreibackenfutter Schunk Rota NCF 315  1 Stück Dreibackenfutter Schunk Rota NCF 250  1 Stück Zweibackenfutter Schunk Rota NCF 250  1 Stück Stoßkopf WTO  2 Stück angetriebene Werkzeuge CAPTO-Axial Werkzeug  2 Stück angetriebene Werkzeuge CAPTO-Axial Radial Werkzeug  3 Stück angetriebene Werkzeuge CAPTO-Radial Werkzeug  7 Stück feststehende Werkzeughalter  Aufstellelemente  Dokumentation Bodpjwwkx Eofx Aa Ielp

Zustand: einsatzbereit (gebraucht), Baujahr: 2000, Funktionsfähigkeit: voll funktionsfähig, Drehlänge: 1.000 mm, Spindeldrehzahl (max.): 3.000 U/min, Umlaufdurchmesser über Bettschlitten: 480 mm, Steuerungsmodell: Siemens Sinumerik 840C, TECHNISCHE DETAILS Drehlänge: 1.000 mm Umlaufdurchmesser über Bett: 550 mm Umlaufdurchmesser über Bettschlitten: 480 mm Bljdpfx Aajxtmvcs Iep Revolver: 12-fach Anzahl angetriebene Stationen: 6 Aufnahme: VDI50 Drehzahlbereich: 30 - 3.000 U/min Spindeldurchlass: 90 mm MASCHINEN-DETAILS Steuerung: Siemens Sinumerik 840C Abmessungen & Gewicht Abmessungen (LxBxH): 580 x 270 x 270 cm Gewicht: circa 11 t AUSSTATTUNG Kraftspannfutter SMW Autoblok 315 (ohne weiche Aufsatzbacken) Ca. 10 angetriebene Werkzeuge Ca. 10 Körnerspitzen für Reitstock

Zustand: sehr gut (gebraucht), Baujahr: 1997, Funktionsfähigkeit: voll funktionsfähig, Maschinen-/Fahrzeugnummer: 1114.3705-24, Gebr. CNC Drehmaschine Fabrikat: Boehringer Typ: VDF 250Cm Baujahr: 1997 VDF Boehringer 250C Die Maschine hat folgende Ausstattung 1000mm Drehlänge Keinen Reitstock Angetriebene Werkzeuge Sonderschwenkfutter Steuerung Siemens 840C Die Boehringer VDF 250 Cm ist eine CNC-Drehmaschine, die für die Bearbeitung von Futterteilen konzipiert wurde. Sie zeichnet sich durch ihre robuste Bauweise und präzise Bearbeitungsmöglichkeiten aus. Technische Daten (Modelljahr 1997) Arbeitsbereich: Umlaufdurchmesser über Bett: 550 mm Umlaufdurchmesser über Planschlitten: 480 mm Verfahrweg X-Achse: 405 mm Verfahrweg Z-Achse: 1.099 mm Maximale Drehlänge: 1.000 mm (Kein) Reitstock: Bledpfx Aowlap Aja Ijp Werkzeugrevolver: Anzahl der Plätze: 12 Werkzeugaufnahme: VDI 50 DIN 69880 Angetriebene Werkzeuge: JA Spindel: Spindelkopfgröße: 8 DIN 55026 Spindelbohrung: 103 mm Max. Spannfutterdurchmesser: 315 mm Max. Antriebsleistung (50% ED): 53 kW Max. Drehmoment: 780 Nm Drehzahlbereich: 30–3.000 U/min Vorschübe: Automatische Vorschübe: 1–10.000 mm/min Eilganggeschwindigkeit: 10 m/min (X- und Z-Achse) Max. Vorschubkraft: 15 kN Abmessungen und Gewicht: Maschinenabmessungen (L × B × H): ca. 5.400 × 3.200 × 2.400 mm Maschinengewicht: ca. 11.000 kg Ausstattung: Schwenkbares Bedienpult Hydrauliksystem von HYDROKRAFT Kühlmittelsystem mit 600 l Tank, Pumpendruck max. 5,5 bar, Fördermenge 60 l/min, Pumpenleistung 1,1 kW Späneförderer mit 325 l Tankkapazität, Auswurf rechts 3-Backen-Kraftspannfutter Ölnebelabsaugung Schaltschrank mit Kühlgerät und Temperaturregler von RITTAL Steuerung: SIEMENS SINUMERIK 840 C Varianten und Unterschiede Es gibt verschiedene Varianten der VDF 250-Serie, wie z. B. die VDF 250 CU, die mit unterschiedlichen Steuerungen (z. B. PHILIPS B2T) und technischen Spezifikationen ausgestattet sein können. Einige Modelle verfügen über angetriebene Werkzeuge und einen Reitstock, während andere als reine Futtermaschinen ohne Reitstock konzipiert sind. Fazit Die Boehringer VDF 250 Cm ist eine vielseitige CNC-Drehmaschine, die sich durch ihre Stabilität und Präzision auszeichnet. Mit ihrer robusten Konstruktion und den umfangreichen Ausstattungsmerkmalen eignet sie sich hervorragend für die Bearbeitung von Futterteilen in verschiedenen Produktionsumgebungen.
