Leit-/Zugspindeldrehmaschine

Bernardo Solid 460 x 1000 Pro Vario

Bernardo Universaldrehmaschine Solid 460 x 1000 Pro Vario

Technische Spezifikationen
Spitzenweite 1000 mm
Spitzenhöhe 230 mm
Umlaufdurchmesser über Bett 460 mm
Umlaufdurchmesser über Kröpfung 690 mm
Umlaufdurchmesser über Planschlitten 270 mm
Bettbreite 300 mm
Spindelbohrung 80 mm
Spindelaufnahme DIN 55029, D1-8
Drehzahlbereich 25 – 250 / 250 – 1700 U/min
Bereich Längsvorschübe (42) 0,055 – 3,065 mm/U
Bereich Planvorschübe (42) 0,025 – 1,386 mm/U
Metrische Gewinde (41) 0,1 – 14 mm
Zollgewinde (60) 2 – 112 Gg/1“

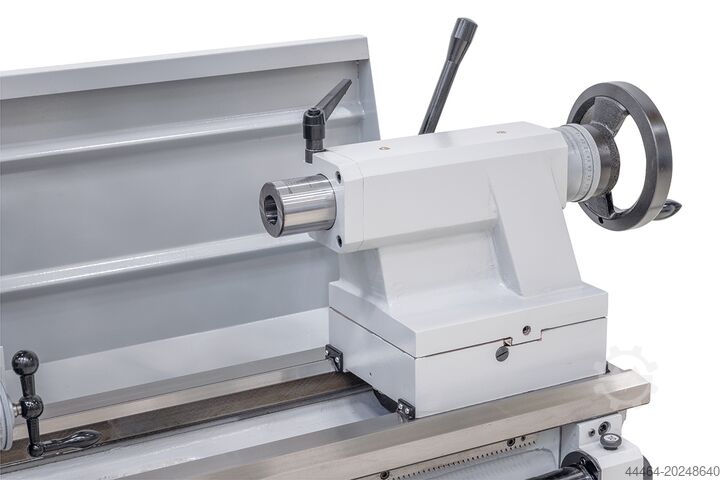

Pinolendurchmesser 60 mm
Pinolenweg 130 mm
Pinolenaufnahme MK 4
Motorleistung 5,5 kW (7,5 PS)
Maschinenabmessung (B x T x H) 2300 x 1080 x 1600 m
Gewicht ca. 1730 kg

Eigenschaften
• Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
• Serienmäßig mit Delta-Frequenzumrichter für hohes Drehmoment im unteren Drehzahlbereich und annähernd konstante Drehzahl unter Last
• Stufenlose Drehzahlregelung, die eingestellte Drehzahl wird über eine Digitalanzeige abgelesen
• Gehärtete und geschliffene Zahnräder und Wellen, auch im Vorschubgetriebe
• Serienmäßig mit Eilgang längs und plan zur Reduzierung der Nebenzeiten
• Zentrale, handliche Schaltung für Vorschübe und Gewinde, mit Leit- und Zugspindel
• Die Zahnräder sind großdimensioniert, gehärtet und präzisionsgeschliffen
• Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
• Das Maschinenbett in einem Stück gegossen, ist äußerst verwindungssteif und vibrationsarm, womit eine wesentliche Voraussetzung für genaues Drehen erfüllt wird

Lieferumfang
• 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
• 3-Backenfutter PS3-250 mm / D8
• Feststehende Lünette – Durchlass diam. max. 150 mm
• Mitlaufende Lünette – Durchlass diam. max. 110 mm
• Erstbefüllung mit Shell Tellus 46
• Aufspannscheibe 450 mm
• Schnellwechselstahlhalter mit 4 Einsätzen
• Schutzeinrichtung bei Schnellwechselstahlhalter
• Fußpedal mit Bremsfunktion nach CE
• Kühlmitteleinrichtung
• Frequenzumrichter
• Rutschkupplung
• Eilgang längs und plan

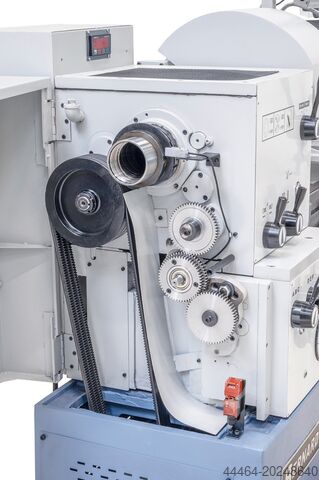

• Wechselräder
• Reduzierhülse
• 2 Zentrierspitzen
Dkjdpfxexl Tcao Ah Eou
• Gewindeuhr
• LED-Maschinenleuchte
• Spänerückwand
• Bedienwerkzeug
