CNC-Holzfräsmaschine

CORMAK Frezarka CNC CORMAK IND 2131 (2100x3100)

CNC-Fräsmaschine CORMAK IND 2131 (2100x3100)

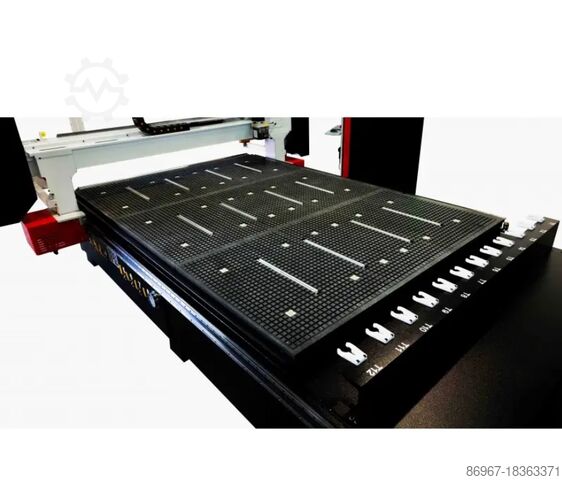

1. Arbeitstisch

Sektioniertes Tischsystem mit sechs unabhängigen Vakuum-Sektionen, ausgeführt aus steifen und widerstandsfähigen HPL-Platten, direkt aus dem Schaltschrank steuerbar.
Jede Sektion verfügt über Öffnungen, in die das Vakuum über ein Rohrsystem von der Vakuumpumpe zugeführt wird.
Die Hauptöffnungen des Vakuumtisches sind mit Verschlussstopfen versehen, womit sich unterschiedliche Materialformate fixieren lassen.
Die Tischoberfläche ist mit einem Kanalsystem versehen, das eine gleichmäßige Verteilung des Vakuums auf der gesamten Oberfläche gewährleistet.
Zusätzlich verfügt der Tisch über Nuten, die eine manuelle Befestigung des Werkstücks ermöglichen.
Ausgestattet mit Anschlägen auf zwei Achsen! Pneumatische Positionierer sorgen dafür, dass das Material stets an derselben Stelle platziert werden kann.

2. Spindel

Bürstenlose Hochleistungsspindel eines renommierten Herstellers mit 9 kW Leistung, über Frequenzumrichter gespeist und mit Überlastschutz.
Das Fräsmotorspindel ist mit einem innovativen LUFTKÜHLSYSTEM ausgestattet.

3. Antriebe

Energiesparende, hochwertige YASKAWA AC-Servoantriebe, gesteuert durch einen digitalen Controller, ermöglichen exzellente Bearbeitungsqualität bei gleichzeitig hohen Arbeitsgeschwindigkeiten in allen Achsen.
Bürstenlose AC-Servomotoren treiben die X- und Y-Achsen über Planetengetriebe an.
Die Z-Achse, bei der höchste Positioniergenauigkeit gefordert ist, wird über eine verstärkte Kugelumlaufspindel angetrieben.
Die Verfahrbewegung der Portalbrücke in X- und Y-Richtung erfolgt über HIWIN-Führungsschienen und schrägverzahnte Zahnräder aus gehärtetem Qualitätsstahl für jahrelangen, störungsfreien Betrieb.

Ijdpfx Aevup Unobueti
4. Konstruktion

Die Portalbrückenkonstruktion besteht aus massivem Guss, was herausragende Steifigkeit gewährleistet und Vibrationen während der Bearbeitung effektiv dämpft.

5. Werkzeugwechsler und Werkzeuglängensensor

Die Maschine ist mit einem 12-fachen linearen Werkzeugmagazin sowie einem Satz ISO30-Kegelaufnahmen und ER32-Spannzangen ausgestattet.
Inklusive Aufnahmen: ISO30 und Spannzangen für Werkzeugdurchmesser:
1/2'' – 6 Stk.; 1/8'' – 2 Stk.; 3–4 mm – 2 Stk.; 5–6 mm – 4 Stk.; 7–8 mm – 2 Stk.; 9–10 mm – 2 Stk.
Jede CNC-Fräsmaschine ist mit einem präzisen Z-Achsen-Werkzeuglängensensor ausgerüstet, der Zeit für erneute Messungen nach Werkzeugwechseln einspart.

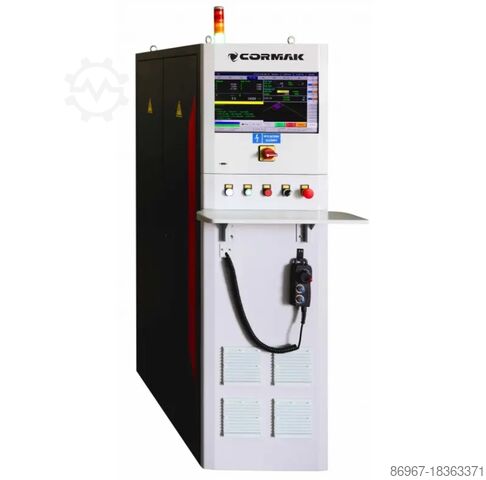

6. Software und INDUSTRIELLE STEUERUNG:

Die Maschinensteuerung erfolgt über den Industrie-Controller SYNTEC wie bei großen Bearbeitungszentren. Im Lieferumfang: Handbediengerät und LCD-Anzeige.
Optional neueste Software UCanCAM V13 in deutscher/ENGLISCHER Sprachversion.

Technische Daten
Arbeitsbereich: 2100x3100 mm
Z-Achse: 300 mm
Konstruktion: Portal – Guss / Tisch – geschweißter Stahl
Antriebe: Hybride Servomotoren (AC LEADSHINE) 1500 W
Tisch: Hybrid
Spindelleistung: 9 kW
Getriebe: Shimpo
Spindeldrehzahl: 6000 – 24.000 U/min
Anschluss: 400 V, Druckluft min. 8 bar
Wiederholgenauigkeit: 0,01 mm
Linearführungen: Prismenschienen, Hiwin-Schlitten
Werkstückspannung: Vakuum-, Hybridtechnik
Pumpe: (optional) Vakuumpumpe 7,5 kW, 8 unabhängige Vakuum-Sektionen
Software: (optional) UCanCAM V13 in deutscher/ENGLISCHER Sprachversion
