CNC Dreh- und Fräszentrum

DMG MORI NLX 2500 SY / 700

Zustand: gebraucht, Baujahr: 2019, Drehdurchmesser max. 356 mm Drehlänge 705 mm Steuerung M730 UM Mapps CELOS Umlaufdurchmesser über Bett 920 mm Umlaufdurchmesser über Planschlitten 742 mm Drehzahlbereich - Hauptspindel 4.000 min/-1 Antriebsleistung - Hauptspindel 18,5 / 15 kW Spindelnase JIS A2-8 Spindelbohrung 91 mm C-Achse 0,001 ° Drehzahlbereich - Gegenspindel 6.000 min/-1 Antriebsleistung - Gegenspindel 11 / 7,5 kW Spindelnase JIS A2-5 Spindelbohrung 43 mm C-Achse 0,001 ° x-Weg 260 mm z-Weg 795 mm Y - Achse +/-50 mm B-Achse 734 mm Dodpfx Ajxvdrgob Ujwd Eilgang ( X / Y / Z ) 30 / 10 / 30 m/min Anzahl der Werkzeugplätze 12 pos. Schafthöhe für Vierkantwerkzeug 25 mm Schaftdurchmesser der Bohrer 50 mm Revolverschaltzeit 0,27 sec. Drehzahlbereich - angetr. Werkzeuge max. 10.000 min -1 Antriebsleistung - angetr. Werkzeuge 5,5 / 4,2 kW Max. Drehmoment 40,5 / 16 Nm Gesamtleistungsbedarf 42 kVA Maschinengewicht ca. 6,4 t Raumbedarf ca. 5,0 x 3,0 x 2,3 m CNC - Dreh- und Fräszentrum DMG MORI - NLX 2500 SY / 700 - Gegenspindel - Werkzeugantrieb - C, Y-Achse - EtherNet/IP I/F - Robot I/F - Safety Fence I/F - Bar Feeder Interface (LNS) - Alternating Speed - Bearbeitungszeit: nur 1.604,4 Std - umfangreiches Zubehörpaket

Zustand: sehr gut (gebraucht), Baujahr: 2008, DMG CTX 510 Sinumerik 840D Maschine in perfektem Zustand, ausgestattet mit Stangenlader und C-Achse Spindellaufzeit 6720 Stunden Spindelbohrung 95 mm Dwodpfor Ak S Njx Ab Uod Spannzangenfutter Forkardt D=100 mm max., zudem habe ich ein brandneues Hainbuch SK100 Spannfutter für diese Maschine Werkzeughalter VDI 40

Zustand: einsatzbereit (gebraucht), Baujahr: 2019, Steuerung Marke MITSUBISHI Modell M730UM mit CELOS Hauptantrieb Dwjdpfx Aboxlvb So Ued Anzahl der Achsen: 4 Zusatzausstattung Vollständig geschlossener Regelkreis für die X-Achse Werkstückentlader inklusive Band Automatische Tür Roboterschnittstelle Stangenladerschnittstelle 10 externe M-Codes Transformator Option für wechselnde Drehzahlen // Option für Hochgeschwindigkeits-Festzyklus Option für Insel- und offene Bearbeitungsplätze Option für Blocksprung Diese 4-achsige DMG MORI NLX 2500 SY/700 wurde 2019 hergestellt und verfügt über einen Sauter-Revolver mit 10.000 U/min, einen Doppelspindel-Reitstock, eine Hochdruck-Kühlmittelanlage und eine vollständig geschlossene Regelkreissteuerung für die X-Achse. Schnittstellen für Roboter und Stangenlader steigern Automatisierung und Produktivität. Nutzen Sie die Gelegenheit und erwerben Sie dieses DMG MORI NLX 2500 SY/700 Dreh-Fräszentrum. Kontaktieren Sie uns für weitere Informationen zu dieser Maschine. Anwendungsarten Drehen

Zustand: gebraucht, Baujahr: 2018, Technische Details: Drehdurchmesser: 356 mm Drehlänge: 705 mm Steuerung: CELOS M730 UM MAPPS Schwingdurchmesser: 742 mm Standarddrehdurchmesser: 275 mm Verfahrweg - x: 260 mm Verfahrweg - y: 100 (+-50) mm Verfahrweg - z: 795 mm Eilgang - längs/plan: 30 / 30 m/min Eilgang Y-Achse: 10 m/min Eilgang B-Achse (Subspindel Teileübergabe): 734 m/min Spindel 1 Drehzahl: 4000 1/min Spindel 1 Leistung: 18,5/18,5/15 kW Spindel 1 max. Stangendurchmesser: 80 mm Spindel 2 Drehzahl: 4500 1/min Spindel 2 Leistung: 11 / 7,5 kW Revolver Stationen / davon angetrieben: 20 / 20 BMT40 Antriebsleistung angetr. Werkzeuge: 5.5/5,5/3,7 kW Drehzahl angetr. Werkzeuge: 10000 1/min Gesamtleistungsbedarf: 38 kVA Maschinengewicht ca.: 6,3 t Raumbedarf ca.: 4 (9) x 2,1 x 2,2 m Zubehör: Späneförderer Stangenlader Interface Teilefänger Werkstück- und Gesamtzähler Signallampe dreifach Spindel 1 Kraftspannfutter Kitagawa B 210 (250 mm) Spindel 2 Kraftspannfutter Kitagawa B 206 (160 mm) Förderband zum Teileabtransport Automatische Tür RoboterSchnittstelle Dodpfsw Av T Ssx Ab Uewd Hochleistungs-Präzisions-Drehzentrum mit Y-Achse und Gegenspindel. Hervorragend zur Bearbeitung komplexer Drehteile mit aussermittigen Fräsoperationen geeignet. Einfache Programmierung der Maschine durch CELOS-MAPPS 4-Dialogsteuerung. Maschine ist unter Strom und Span vorführbar. Sehr wenige Betriebsstunden. Alle vorhandenen (angetriebenen) Werkzeughalter werden mitgeliefert. IRCO Simag Stangenlader wird mitgeliefert. *

Zustand: sehr gut (gebraucht), Baujahr: 2011, Betriebsstunden: 17.813 h, Funktionsfähigkeit: voll funktionsfähig, Drehlänge: 700 mm, Drehdurchmesser über Planschlitten: 750 mm, Drehdurchmesser: 366 mm, Leistung des Spindelmotors: 26 W, Spindeldrehzahl (max.): 4.000 U/min, Spindelbohrung: 80 mm, Aufnahmedurchmesser: 12 mm, Drehzahl (max.): 6.000 U/min, Hersteller Mori-Seiki Modell NL 2500SY/700 Baujahr 2011 Steuerung MXS 850 IV Daten: Max. Umlaufdurchmesser über Bett 755 mm Max. Umlaufdurchmesser über Support 740 mm Max. Drehdurchmesser 366 mm Drehlänge 785 mm Verfahrwege X 260 mm Y 100 ±50 mm Z 795 mm Eilgang X/Y/Z 30/20/50 m/min Spindelleistung 26/22 kW Spindeldrehzahl 4.000 U/min Stangendurchlass 80 mm Futterdurchmesser 250 mm Spindelaufnahme JIS A2-8 Spindelindexierung 0,001° Gegenspindelleistung 11/7,5 kW Gegenspindeldrehzahl 6.000 U/min Gegenstangendurchlass 80 mm Gegenspindel-Futterdurchmesser 150 mm Gegenspindelaufnahme JIS A2-5 Gegenspindelindexierung 0,001° Anzahl Werkzeuge Revolver/angetrieben 12/12 Stk. Dwodpfxswtfwhs Ab Uod Leistung angetriebene Werkzeuge 5,5 kW Drehzahl angetriebene Werkzeuge 6.000 U/min Maschinengewicht 6.200 kg Maschinenabmessungen LxBxH 4,34 x 2,00 x 2,12 m Ausstattung: Späneförderer, 3-Backenfutter Kitagawa BB-210 an der Hauptspindel und Kitagawa B 206 an der Gegenspindel, Werkstückabgreifer, verschiedene Werkzeughalter, Schnittstelle für Stangenlader, synchronisiertes Gewindeschneiden. Die Maschine hat 17.800 Betriebsstunden.

Zustand: neuwertig (gebraucht), Baujahr: 2018, Betriebsstunden: 23.501 h, Funktionsfähigkeit: voll funktionsfähig, Drehdurchmesser über Planschlitten: 740 mm, Drehdurchmesser: 920 mm, Leistung des Spindelmotors: 18 W, Spindeldrehzahl (max.): 4.000 U/min, Verfahrweg X-Achse: 260 mm, Verfahrweg Y-Achse: 50 mm, Verfahrweg Z-Achse: 795 mm, Frässpindellänge: 91 mm, Drehzahl (max.): 10.000 U/min, Gesamthöhe: 2.395 mm, Gesamtlänge: 5.330 mm, Gesamtbreite: 4.100 mm, Umlaufdurchmesser über Planschlitten: 740 mm, Spindelnase: JIS A2-8, Gesamtgewicht: 8.360 kg, CNC-Steuerung: Mitsubishi M730UM (CELOS - ERGOline Touch) Fähigkeiten Verfahrweg X-Achse mm: 260 Verfahrweg Y-Achse mm: ±50 Verfahrweg Z-Achse mm: 795 Drehlänge mm: 705 Max. Drehdurchmesser mm: ø: 366 Drehdurchmess über Bett mm: ø: 920 Drehdurchmess über Querschieber mm: 740 Stangenarbeitskapazität mm: 80 Werkzeugmagazine Werkzeugeplätzen: 20 Werkzeugaufnahme: BMT40 Obere Revolver Anzahl Werkzeugplätze: 20 Drehzahl max. angetriebene Werkzeuge U/min: 10.000 Angetriebene Werkzeuge Leistung kW: 5.5/4.9/4.2 (3 min/5 min/cont) Y-axis travel mm: 100 Rapid Feed Rate: 30 Hauptspindel Max. Spindeldrehzahl U/min: 4.000 Spindelantriebssleistung kW: 18.5/18.5/15 (25%ED/50%ED/cont) Spindelbohrung mm: 91 Spannfuttertyp: Hollow chuck (Ø254 mm) BB210A821 Hersteller: KITAGAWA Spindelnase: JIS A2-8 Max. Drehmoment Nm: 49 Gegenspindel Max. Spindeldrehzahl U/min: 5.000 Spindelantriebssleistung kW: 11/7.5 (25%ED/cont) Spindelbohrung mm: 73 Spannfuttertyp: Hollow chuck (Ø210 mm) BB208A621 Hersteller: KITAGAWA Spindelnase: JIS A2-5 Max. Drehmoment Nm: 22 Verfahrweg Gegenspindel mm: 734 Kühlsystem Tankinhalt Liter: 366 Ausrüstung Elektronisches Handrad Späneförderer Signalleuchte Hochdruckpumpe Nebelabscheider Arbeitsraumleuchte Futterfußschalter (doppelt) für Haupt- und Gegenspindel Kühlmittelpistole Messtaster Papierbandfilter Preparación para trabajar con robot Robot data - Fanuc - R-30iA / Type M-16iB/20 Availability of 10 pallets in the warehouse (10 slots) Clamping by robot: ø40 to 220mm x Hight 20mm Max. Weight by robot piece: 5,6kg Maschinenlaufzeit: Dsdpfx Abowkf H Ds Uswd Stunden unter Strom: 23.501 Potencial nominal kVA: 48 Cutting Time: 7.494 Grundmaschine: Abmessungen/ Gewicht Länge mm: 5.330 Breite mm: 4.100 Höhe mm: 2.395 Gewicht kg: 8.360

Zustand: gebraucht, Baujahr: 2018, Drehdurchmesser max. 356 mm Drehlänge 705 mm Steuerung M730 UM Mapps CELOS Umlaufdurchmesser über Bett 920 mm Umlaufdurchmesser über Planschlitten 742 mm Drehzahlbereich - Hauptspindel 4.000 min/-1 Antriebsleistung - Hauptspindel 18,5 / 15 kW Spindelnase JIS A2-8 Dodpfxjvy Ig Hj Ab Uswd Spindelbohrung 80 (91) mm C-Achse 0,001 ° Drehzahlbereich - Gegenspindel 6.000 min/-1 Antriebsleistung - Gegenspindel 11 / 7,5 kW Spindelbohrung 43 mm C-Achse 0,001 ° x-Weg 260 mm z-Weg 795 mm Y - Achse +/-50 mm Eilgang ( X / Y / Z ) 30 / 10 / 30 m/min Anzahl der Werkzeugplätze 12 pos. Schafthöhe für Vierkantwerkzeug 25 mm Schaftdurchmesser der Bohrer 50 mm Revolverschaltzeit 0,27 sec. Drehzahlbereich - angetr. Werkzeuge max. 10.000 min -1 Antriebsleistung - angetr. Werkzeuge 5,5 / 4,2 kW Gesamtleistungsbedarf 41 kVA Maschinengewicht ca. 6,4 t Raumbedarf ca. 5,0 x 3,0 x 2,3 m CNC - Dreh- und Fräszentrum DMG MORI - NLX 2500 SY / 700 - Gegenspindel - Werkzeugantrieb - C, Y-Achse

Zustand: werkstattüberholt (gebraucht), Baujahr: 2014, Funktionsfähigkeit: voll funktionsfähig, Drehlänge: 1.540 mm, Drehdurchmesser über Planschlitten: 1.000 mm, Drehdurchmesser: 670 mm, Leistung des Spindelmotors: 30 W, Spindeldrehzahl (min.): 30 U/min, Spindeldrehzahl (max.): 3.000 U/min, Spindelbohrung: 102 mm, Verfahrweg X-Achse: 630 mm, Verfahrweg Y-Achse: 230 mm, Verfahrweg Z-Achse: 1.585 mm, Eilgang X-Achse: 36 m/min, Eilgang Y-Achse: 26 m/min, Eilgang Z-Achse: 36 m/min, Drehzahl (max.): 12.000 U/min, Drehzahl (min.): 60 U/min, Ausstattung: Dokumentation/Handbuch, Drehzahl stufenlos einstellbar, GEBRAUCHTES 7-Achsen-Multitasking-CNC-Drehzentrum „DOOSAN Modell PUMA MX3100S“ mit ausrichtbarem Oberkopf, ausgestattet mit Werkzeugwechsler, gegenüberliegenden Spindeln und Fanuc 31i-MB5 CNC. Dwjdpfx Abewdg Ats Ued

Zustand: gebraucht, Baujahr: 2004, Drehdurchmesser max. 560 mm Drehlänge 600 mm Steuerung 840D powerline Siemens Umlaufdurchmesser über Bett 680 mm Umlaufdurchmesser über Planschlitten 565 mm Spitzenweite 620 mm Dsdewmf Tpjpfx Ab Uowd Drehzahlbereich - Hauptspindel 20 - 5.000 min/-1 Antriebsleistung - Hauptspindel 25 / 37 kW Max. Drehmoment 390 Nm Spindelnase 170H5 Spindellagerdurchmesser 120 mm nutzbarer Stangendurchmesser 65 mm max. Futterdurchmesser 250 mm C-Achse 0,025° / 360 ° Drehzahlbereich - Gegenspindel 20 - 7.000 min/-1 Antriebsleistung - Gegenspindel 25 / 33 kW Max. Drehmoment 213 Nm Spindellagerdurchmesser 90 mm Spindelbohrung 57 mm Spindelnase 140H5 C-Achse 0,025° / 360 ° Anzahl der Werkzeugplätze 12 pos. Anzahl der angetriebenen Werkzeugstationen 12 pos. Drehzahlbereich - angetr. Werkzeuge max. 4.500 min -1 Antriebsleistung - angetr. Werkzeuge 12,2 kW Werkzeugaufnahme VDI 40 DIN 69880 Werkzeugschaft 40 mm x-Achse 185 mm y-Achse 80 mm z-Achse 620 mm Eilgang X: 60 m/min Eilgang Y: 15 m/min Eilgang Z: 45 m/min Gesamtleistungsbedarf 50 kVA Maschinengewicht ca. 7 t Raumbedarf ca. 6,0 x 3,0 x 2,5 m CNC Dreh- und Fräszentrum GILDEMEISTER - CTX 420 linear V6 - Haupt- und Gegenspindel - Werkzeugantrieb - C-Achse / Y-Achse - Teilhohlspannvorrichtung - ShopTurn - Oberfläche - inkl. 2x angetriebene Werkzeuge - inkl. 4x Doppel- Werkzeughalter - inkl. 4x Werkzeughalter - inkl. 83x Werkezeuge

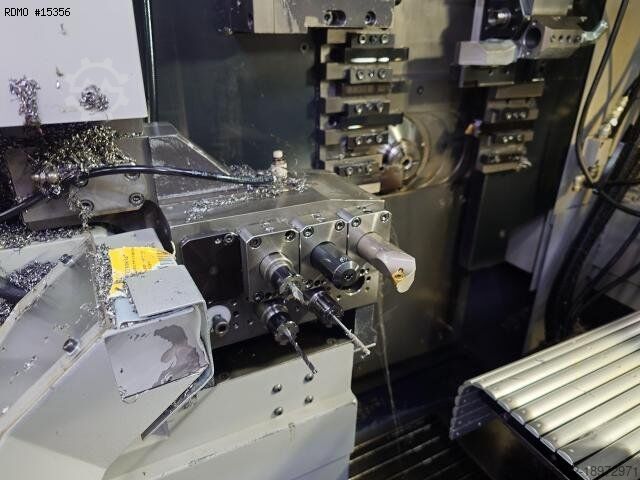

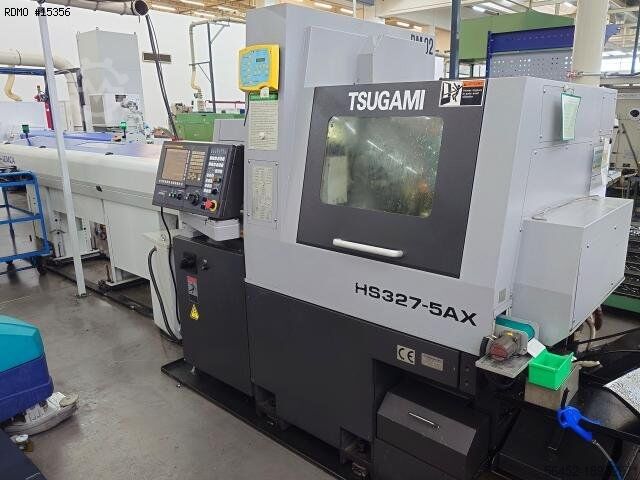

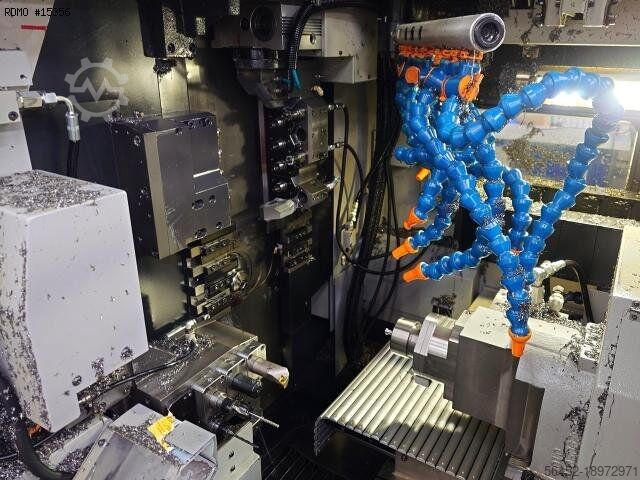

Zustand: gebraucht, TECHNISCHE DATEN - Anzahl der Achsen : 9 - Anzahl von Spindeln : 2 HAUPTSPINDEL Dwjdpfxjwdalno Ab Uod - Max. Stangendurchmesser : 32 [mm] - Max. bearbeitbare Länge : 320 [mm] - Spindeldrehzahl : 8.000 [Upm] - Spindelantriebleistung : 3.7 / 5.5 [kW] - Minimum Auflösung C-Achse : 0,001 [Grad] GEGENSPINDEL - Max. Stangendurchmesser : 32 [mm] - Spindeldrehzahl : 8.000 [Upm] - Spindelantriebleistung : 2.2 / 3.7 [kW] - Minimum Auflösung C-Achse : 0,001 [Grad] BUCHSENHALTER 1 - Positionen Anzahl : 9 - Anzahl von motorisierte Positionen : 4 - Angetriebene Werkzeuge Geschwindigkeit : 6.000 (T01-T02-T03) / 4000 (T04) [Upm] - Angetriebene Werkzeuge Leistung : 1 [kW] - Verfahrweg X/Y : 142 / 348 [mm] BUCHSENHALTER 2 - Positionen Anzahl : 3 BUCHSENHALTER MIT ACHSE b - Positionen Anzahl : 8 - Anzahl von motorisierte Positionen : 4 - Angetriebene Werkzeuge Geschwindigkeit : 5.000 [Upm] - Angetriebene Werkzeuge Leistung : 1 [kW] - Hub Achse B : 0 - 135 [Grad] GEGENBEARBEITUNG - Positionen Anzahl : 8 - Anzahl von motorisierte Positionen : 4 - Angetriebene Werkzeuge Geschwindigkeit : 6.000 [Upm] - Angetriebene Werkzeuge Leistung : 1 [kW] FRONT APPARAT - Positionen Anzahl : 2 - Anzahl von motorisierte Positionen : 2 - Angetriebene Werkzeuge Geschwindigkeit : 8000 [Upm] - Angetriebene Werkzeuge Leistung : 1 [kW] ELEKTRISCHE VERSORGUNG - Gesamtantrieb : 21 [kVA] GEWICHT UND ABMESSUNGEN - Platzbedarf : 2.150 x 1.280 [mm] - Maschinenhöhe : 2.010 [mm] - Maschinengewicht : 3.600 [kg] MASCHINENSTUNDEN - Stunden unter Strom : 37855 [bst.] - Betriebsstunden : 9578 [bst.] ZUBEHÖR - Steuerung : Fanuc 31i-B5 - Schnittstelle : RS232 / PCMCIA / RJ45 / USB - Angetriebene Führungsbuchse - Teile-Entnahme - Teileauswerfer - Teilebandförder - Späneförderer - Kühlmitteltank : MULLER COMBILOOP CL2 * mit Hochdruckpumpe : 100 [bars] - Stangemagazin : IEMCA BOSS 338 HD / 32 LL - Elektrischen Transformator
