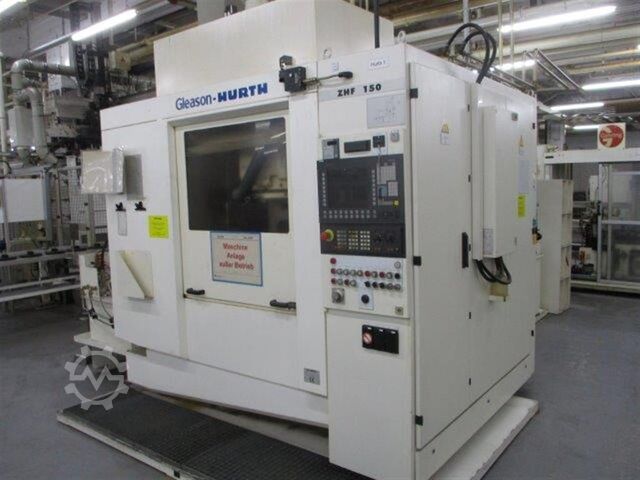

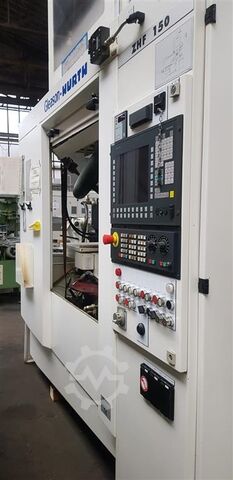

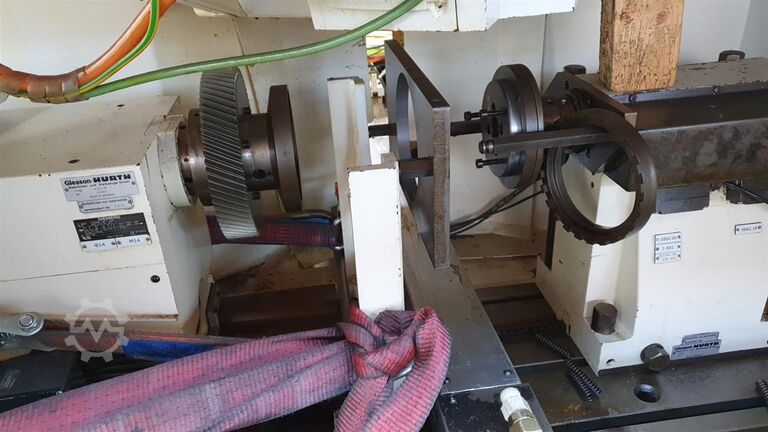

Zahnradhonmaschine

GLEASON-HURTH ZHF 150

Zustand: einsatzbereit (gebraucht), Baujahr: 2005, Funktionsfähigkeit: voll funktionsfähig, Maschinen-/Fahrzeugnummer: G0504, Werkstückdurchmesser (max.): 63 mm, Verfahrweg Z-Achse: 105 mm, Außendurchmesser: 275 mm, Spitzenabstand: 350 mm, Schwenkwinkel A-Achse (min.): -30 °, Schwenkwinkel A-Achse (max.): 30 °, TECHNISCHE DETAILS Werkstückdurchmesser: 63,5 mm Spitzenweite: 350 mm Länge der Aufspannfläche: 1.550 mm Anzahl der T-Nuten: 2 Breite der T-Nuten: 18 mm Abstand der T-Nuten: 180 mm Spitzenhöhe (Reitstöcke): 350 mm Schwenkbereich des Feinradkopfes (U-Achse): +30 / -30 ° Achsabstand Reitstock/Feinrad: min. 120 mm / max. 225 mm Eingabefeinheit (alle NC-Achsen): 0,001 mm / Grad Steuerung: SIEMENS 840D Zustellschlitten Bewegungsbereich (Verfahrweg Z-Achse): 105 mm Eingabefeinheit: 0,001 mm Werkzeug Außendurchmesser: 225 - 275 mm Bohrungsdurchmesser: 160 mm Breite: 60 mm Werkstückdetails Außendurchmesser: 40 - 150 mm Modul: 1,25 - 4,0 mm Max. Zahnbreite: 45 mm Drehzahlen und Vorschübe Werkzeugdrehzahl: max. 2.000 1/min Vorschubgeschwindigkeit Z-Richtung: bis 2 m/min Vorschubgeschwindigkeit X-Richtung: bis 2 m/min Vorschubgeschwindigkeit U-Richtung: bis 2 m/min Vorschubgeschwindigkeit V-Richtung: bis 2 m/min C3-Richtung: max. 12 °/s Servoantriebe Werkzeugantrieb C1: 27,0 Nm bei 3.000 1/min Werkstückantrieb C2: 27,0 Nm bei 3.000 1/min X-Achse: 20,0 Nm bei 3.000 1/min Z-Achse: 20,0 Nm bei 3.000 1/min U-Achse: 6,0 Nm bei 3.000 1/min Portal vertikal (V1-Achse): 6,0 Nm bei 3.000 1/min Greiferdrehachse C3: 5,0 Nm bei 3.000 1/min Ladeschieber (X1-Achse): 5,0 Nm bei 3.000 1/min Drehstrommotoren Hydraulikmotor: 1,5 kW bei 1.410 1/min Zentralschmierung: 0,07 kW bei 2.700 1/min Kühlmittelpumpe: 4 kW bei 2.840 1/min Hydraulische Ausrüstung Förderleistung: 21 l/min Systemdruck: 50 bar Spanndruck Spindelstock: max. 35 bar Spanndruck Spannreitstock: min. 20 bar / max. 35 bar MASCHINEN DETAILS Gewicht: 5.500 kg Raumbedarf: 2.700 x 2.300 x 2.600 mm Betriebsmittel Hydraulikflüssigkeit: HLP D 46 Füllmenge Hydraulik: 100 l Elektrik Iiodpfowmbmljx Ad Tjk Betriebsspannung: 400 V Steuerspannung: 24 V DC Lichtspannung: 230 V AC Frequenz: 50 Hz Leistungsbedarf: ca. 27 kVA AUSSTATTUNG - Zentralschmierung - Kühlmittelpumpe - Kapazitives Abstandssystem - Automatische Werkstückspannung - Feinradkopf mit U-Achse - Maschine mit vollständiger hydraulischer Ausrüstung - Dialoggeführtes Bedienterminal

Zustand: gebraucht, Raddurchmesser - max. 0-200 mm Modul - max. 25 Modul - min. 0,5 mit Zubehör und Untertisch Baujahr ca. 1995 Iodpfxetuxa Uj Ad Teik

Zustand: gebraucht, Baujahr: 2008, Übersetzungsverhältnis max. 10:1 Zähnezahl - min. 3 Zähnezahl - max. 200 Zahnhöhe 20 mm Zahnbreite max. 58 mm Schleifspindel-Drehzahlen stufenlos 6000 U/min Werkstückspindeldrehzahl 1200 U/min Werkzeugdurchmesser max. 230 mm Werkzeugdurchmesser min 69,85 mm x-Achse 325 mm y-Achse 350 mm z-Achse 470 mm b-Achse + 90,1 / - 1 ° Iiodpfx Asvxwmted Tjk Werkstücktisch - Ø 212,71 mm Steuerung SIN 840 D SIEMENS Gesamtleistungsbedarf 75 kW Maschinengewicht ca. 10.000 Kg Raumbedarf ca. 6,10 x 4,40 x 3,30 m Interner Messtaster Renishaw LP2 (Achse X2;Y2) Hoffmann Kühlmittelfilteranlage HSF 100SE/K (Bj.2008) Tankinhalt 2500L VT Ölnebelfilteranlage

Zustand: gebraucht, Baujahr: 2007, Übersetzungsverhältnis max. 10:1 Zähnezahl - min. 3 Zähnezahl - max. 200 Zahnhöhe 20 mm Zahnbreite max. 58 mm Werkzeugdurchmesser min 69,85 mm Werkzeugdurchmesser max. 230 mm x-Achse 325 mm y-Achse 350 mm z-Achse 470 mm Werkstücktisch - Ø 212,71 mm Iijdsvxwnqjpfx Ad Tok b-Achse + 90,1 / - 1 ° Steuerung 160 i - MB FANUC Gesamtleistungsbedarf 75 kW Maschinengewicht ca. 10.000 Kg Raumbedarf ca. 6,10 x 4,40 x 3,30 m WAGURI Mit EWAB Roboterzelle(KUKA Roboter) ohne Kühlmittelfilteranlage Feuerlöschanlage ohne CO2 Flaschen Kühlölrückführung mit div. Pumpen / Auffangbecken Einfädeleinrichtung A1/B2 Achsen mit Messtaster Spannvorrichtung für eine Ritzelwelle externer Spindelölkühler Absauganlage "Ritzelwelle"

Zustand: gebraucht, Baujahr: 1998, Raddurchmesser - max. 200 mm Radbreite 140 mm Modul - max. 5 Werkstücklänge - max. 400 mm Außendurchmesser min. 20 mm Steuerung Siemens Sinumerik max. Werkzeugdurchmesser 270 mm Max. Werkzeugbreite 50,8 mm Achsabstand min/max. 120/230 mm Achskreuzwinkel -18 / -21 ° Schabradspindeldrehzahlen max. 400 U/min Maschinengewicht ca. 5,5 t Raumbedarf ca. 3,6 x 2,6 x 3,3 m Die Schabmaschine ZSE 150 wird in der Klein- und Mittelserienproduktion eingesetzt als Universalschabmaschine mit Entgrateinheit auf der Rückseite. Kompakt aufgebaut und leicht zugänglich, sind alle Bedienelemente und der Arbeitsraum vom Bedienstandort aus gut zu erreichen. Eine große Bedienertür gewährt ungehinderten Zugang zum Arbeitsraum. Damit sind einfache und schnelle Umrüst- und Werkzeugwechselvorgänge möglich. Dise Maschine ist mit Palettenringmagazin ausgerüstet. Egal ob für Tauch-, Diagonal- oder Parallelvorschub oder für Korrekturen wie Konizität oder Balligkeit, alle Zustellungen und Korrekturbewegungen erfolgen durch den Schabkopf. Die einfache automatische Beladung aufgrund des ortsfesten Werkstückes ist ebenfalls das Ergebnis dieses Maschinenkonzepts und ermöglicht den Bau eines äußerst stabilen Maschinenbettes. Dies wiederum ist Grundvoraussetzung zur Erzielung höchster Verzahnungsqualitäten. Die CNC Iedevtgq Rjpfx Ad Tsik Steuerung steurt die Achsen gemäß beil. Skizze. Es handelt sich um eine gebrauchte Maschine, daher verkaufen wir unter Ausschluß jeglicher Gewährleistung. LAGERHALTENDER HAENDLER MIT EIGENEM LAGER VON 1600 m².

Zustand: sehr gut (gebraucht), Raddurchmesser - max. 200 mm Iiodpsw Ny Uljfx Ad Tok Radbreite 300 mm Modul 0,5 - 25 Spitzenweite 750 mm Maschinengewicht ca. 0,2 t Raumbedarf ca. 0,8 x 0,6 x 0,6 m Schneckenprüfgerät Prüfen von: der Flankenform, des Flankenerzeugungswinkels, der Achsteilung der Steigungshöhe, der Zahnlückenweite, der Zahnhöhe, des Rundlaufs in den Flanken
