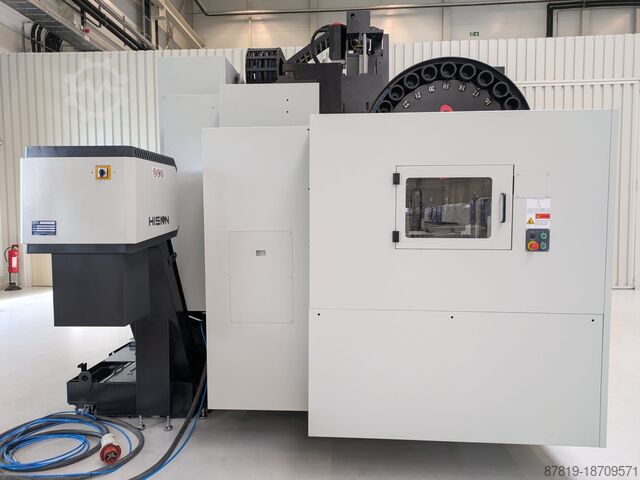

Vertikales Bearbeitungszentrum

HAITIAN Hision DA17L8Q

HAITIAN Precision
DA17L8Q
Hochgeschwindigkeits-Doppelständer-Bearbeitungszentrum

DA17L8Q

Highlights

- Spindel mit stufenloser Drehzahlregelung.
- Optimierte Gussstruktur und verbesserte Späneabfuhr.
- Kurzer Abstand von Spindelmitte zur Z-Achsen-Führung
geringes Kippmoment, hohe Steifigkeit.
- Leichtbauweise, die die Steifigkeit der Führungen gewährleistet
und dadurch eine hohe dynamische Zerspanleistnung ermöglicht.
- Z-Achsen-Führung mit gehärteter Gleitführungsstruktur,
gute Steifigkeit und Stoßdämpfung.
- 8.000 U/min Hochleistungs- und Hochdrehmoment-
Spindel (Option)
- Hohe Vibrationsbeständigkeit und thermische Belastbarkeit.
- Hervorrangendes Preis-Leistungs-Verhältnis.
- Geeignet sowohl zum Schruppen, Schlichten als auch zur
Enbearbeitung in verschiedenen Anwendunsbereichen.
- Ideal für mittelgroße Teile, Formen aus verschiedensten Materialien.

Maschinen Spezifikation:

Hochgeschwindigkeits-Doppelständer-Bearbeitungszentrum
DA17L8Q Mit FANUC 0i

Verfahrwege:
X-Weg: 1700 mm
Y-Weg: 850 mm
Z-Weg: 700 mm
Abstand zwischen
Säulen: 1700 mm
Spindelnase zur Tisch 100-900 mm
Oberfläche

Präzision:
Positioniergenauigkeit: 0,008/0,006/0,006
X/Y/Z:
Wiederholgenauigkeit: 0,005/0,004/0,004
X/Y/Z:

Tisch:
Tischgröße: 1500 x 850 mm
Max. Belastung: 3000 kg
T-Nut im Tisch: 5x18x160

Spindel:
Antriebstyp: Direktantrieb
Built-In Spindle
Max. Drehzahl: 6.000 U/min
Leistung: 15/18,5 KW
Drehmoment: 182/224 NM
Werkzeugaufnahme: BT50
Anzugsbolzen P50T-II-MAS403

Djdov I Ucdepfx Ad Uscn
Vorschubgeschw.:
Eilgang X/Y/Z: 24/24/15 m/min.
Schnittvorschub 20/20/10 m/min.

Werkzeugmagazin:
Kapazität 24 Plätze
Typ ISO7:24NO50
Max. Werkzeug
(Voll/angrenzend frei) Ø110/Ø200
Max. Werkzeuglänge 300 mm
Max. Werkzeuggewicht 20 kg
Indexierung
(Werkzeug zu Werkzeug) 2,9 Sek.

Sonstiges:

pn. Betriebsdruck: 5~7 bar

Maschinengewicht: 14.6 t
Abmessungen: 4000x4200x4300 mm

Standard Konfiguration

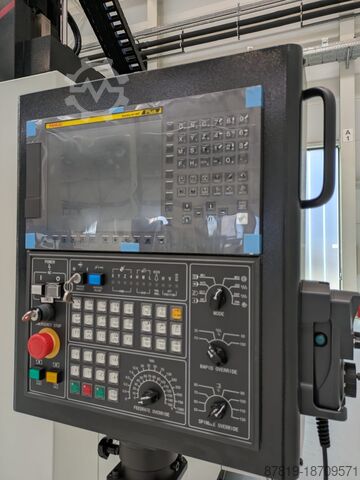

Steuerung: FANUC 0i
Konstante Spindeltemepratur Kühlsystem

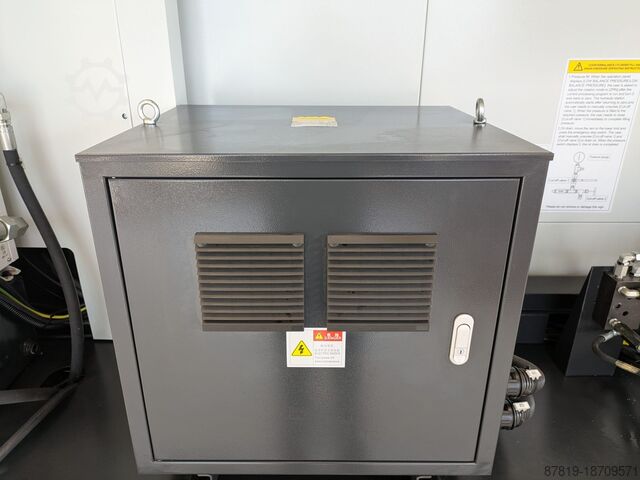

Z-Achse Hydraulischer ausgleich
Pneumatisches, hydraulisches, Schmiersystem
Werkzeugkühlung
Interner automatischer Späneförderer
Externer Kettenspäneförderer
Voll Umhausung oben geschlossen
3-fach Signallampe
Arbeitsraumbeleuchtung
Standard Zubehör und Dokumentation
Werkzeug Box
CE

Optionen

Steuerung: Mitsubishi M80
HISION 8000 U/min eingabute Spindel
Spindel Ring Kühlung
24/30/40T Magazin
Säulenerhöhung 200/400mm(GUeHS Spliterhöhen)
Kühlung durch die Spindwl (20/30/70 Bar)
Glasmaßstäbe in allen Achsen
NC Rund Tisch
Klimagerät Schaltschrank
Manuelles Rechtwinkelfräsen Kopf
Werkstückvermessung
Werkzeugvermessung
Wasser Pistole / Luft Pistole
Öl Abscheider
