Hydraulische Säulenpresse

Hidralmac 500 T Säulenpresse 2100 x 1500 mm

Druck: 500 t
Durchgangsbreite: 2100 x 1500 mm
Hub: 1000 mm
Gesamtleistungsbedarf: 62 kW
Maschinengewicht ca.: 39 t
Abmessungen L x B x H: 5100 x 2800 x 4040 mm
Rückzugskraft: 40 t
Hauptzylinder: 2 Stück
Säulendurchmesser: Hauptzylinder 360 mm
Tischgröße: 2100 x 1500 with T-Nute mm
Stößelgröße: 2100 x 1500 mm
Tischhöhe über Boden ca.: 850 mm
Vorlaufgeschwindigkeit: 300 mm/sec
Rücklaufgeschwindigkeit: 300 (bei 20T Stößelgewicht) mm/sec
Geschwindigkeit Druckphase: 200T = 28 mm/sec
Öltank: ca. 1000 l

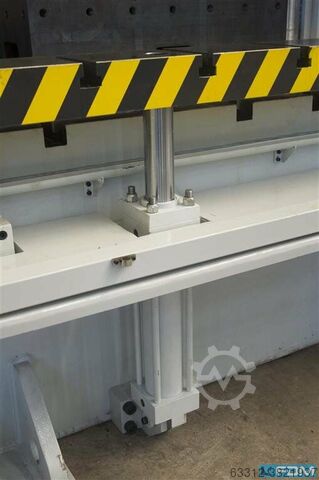

Hilfszylinder: 2 Stück
Säulendurchmesser: Hilfszylinder 120 mm
Gesamtgröße Tischplatten: ca. 2750 x 1600 mm
Gesamtgröße Stößelplatten: ca. 2750 x 1600 mm
Geschwindigkeit Druckphase: 300T = 20 mm/sec
Geschwindigkeit Druckphase: 500T = 6 mm/sec
Rückzugskraft des Stößels: 40 t
Spannung der Steuerungskette: 24 V
Spannung: 400 V
Frequenz: 50 Hz
Axialkolbenpumpe (REXROTH/Bosch A4VSO125): 290 lt/min
Einbauhöhe (Abstand Arbeitsplatte - Stößelplatte): 1500 mm
Hydraulikblock: REXROTH
Druckregelung: über PLC (Mindestdruck 50T)
Zylinder: 4 x ?90 x 70 mm
Hublänge : 300 über PLC einstellbar mm
Auswerfer Geschwindigkeit Vorlauf: 95 mm/sec.
Auswerfer Geschwindigkeit Rücklauf: 240 mm/sec.
Kapazität: 4 x 15T bei 250 bar t
Druckeinstellung: über Monitor von 50-500T t
Druckkonstanthaltung: 0-900 sec
Hydrauliktank: 2000 l
Steuersystem Siemens: S7 300
Speicherkapazität: 200 Programme
Elektronik von deutschen Herstellern: SIEMENS/MÖLLER
Steuerpult: auf Schwenkarm
Lichtsensoren Sick: 1500 auf der Vorderseite mm

Funktionsweise der Steuerung:

Die Linear-Messstab teilt der Steuerung jeweils die Position des Stößels und der Auswerfer mit. Der Verfahrweg, der obere Haltepunkt und der Umschaltpunkt, an dem die Presse von Leerfahrt auf Arbeitsgeschwindigkeit umschalten soll, sowie die anzufahrende Endposition können leicht und schnell über die Monitorsteuerung eingegeben werden.
Crodpfxjdyynvs Afzjh
Die Arbeitsgeschwindigkeit kann in 1 mm/Sek.-Schritten von 0 bis 10 und in 10 mm-Schritten von 10 bis 300 mm eingestellt werden.
Zusätzlich verfügt die Maschine über eine Drucküberwachung, die wahlweise beim Erreichen des gewünschten Drucks den Stößel wieder nach oben fährt oder den Druck über die eingestellte Zeit konstant hält (mit 5% Toleranz) und dann öffnet.
Die Steuerung überwacht die gesicherten Bereiche, die gesamt Hydraulik, die Pumpen sowie die Temperatur.
Zudem kontrolliert sie den Gleichlauf der Hauptzylinder und regelt bei einseitiger Mehrbelastung nach.
Die Steuerung ist in einem separaten Schaltschrank untergebracht.
Die eigentliche Pressenbedienung erfolgt über ein an einem Schwenkarm befestigtes Steuerpult. Dadurch reduzieren sich die Wege.

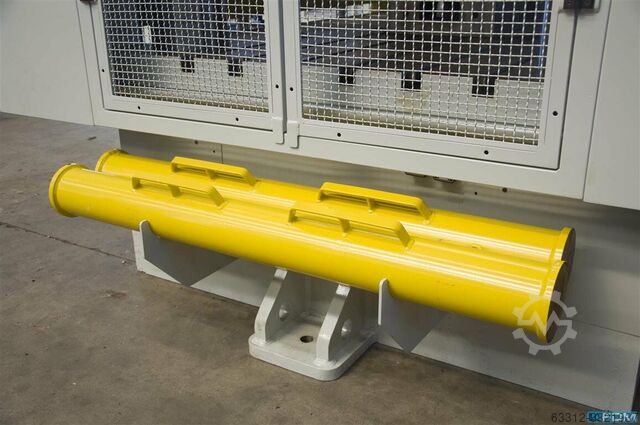

Zusätzliches Zubehör :

Polykarbonatglas 8 mm im Innenbereich der Hintertür
Polykarbonatglas 8 mm an den seitlichen Türen des Arbeitsbereich und im Arbeitsbereich
Flüssigkeitsrinne mit 25 mm/Radius auf der Vorder- & Rückseite und seitlich des Tisches


Besonderheiten der Presse:

Inklusive 10 % Reserve (Kapazität max. 550 to)
Stahlqualität: Edelstahl LCG ASTM A36, gefertigt nach DIN 8651
Motor und Pumpe schalten ab, sobald das Werkzeug geschlossen ist und regeln bei 5 % Druckverlust nach (enorme Kostenersparnis)

Stickstoff-Kompressionsanlage:
Zum Lieferumfang gehört eine Stickstoff- Kompressionsanlage, die einen explosionsartigen Druck von 280 Bar erzeugt und zu- und abgeschaltet werden kann.
