Hydraulische Presse

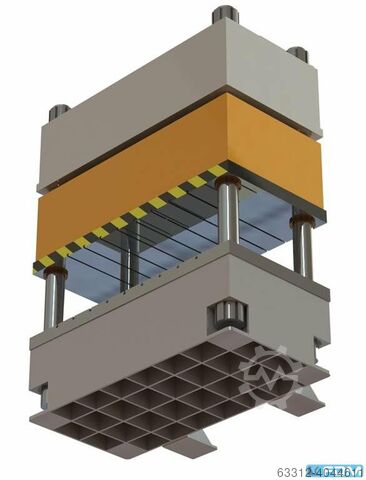

Hidrobrasil 4 Säulenpresse 250T

Druck: 250 t
Durchgangsbreite: 2500 mm
Hub: 500 mm
Gesamtleistungsbedarf: 60 kW
Maschinengewicht ca.: 39 t
Abmessungen L x B x H: 2720 x 3750 x 4350 mm
Rückzugskraft: 25 t
max. Arbeitshöhe: 800 mm
Tischgröße: 3090 x 1500 mm
Stößelgröße: 3090 x 1500 mm
Tischhöhe über Boden ca.: 1000 mm
Vorlaufgeschwindigkeit: 400 mm/sec
Geschwindigkeit Druckphase : bei 125 t, 50 mm/sec
Geschwindigkeit Rücklauf: 400 mm/sec
Geschwindigkeit Eilgang: 400 mm/sec
Öltank: 1500 l
Ölkühlung (elektrisch): 3 kW (max)
Schwingungsdämpferplatten: je 450x450x85 mm
Druck: 250 t bei 220 bar t/bar
Pumpenkapazität max.: 176 Lt./min
Empfohlenes Öl: 46er / 10 my
Hydraulik von Bosch Rexroth oder anderen deutschen Herstellern : Parker, Hydac
Steuerung SIEMENS: inklusive
Lichtschranken von Schmersal/Pilz: Pilz
Monitor: Omron 12 Zoll

Schwingungsdämpferplatten:

Die Maschine steht auf 4 je 450x450x85 mm großen speziell gefertigten Dämpferplatten.

Öltank mit Ölkühlung:

Der Tank verfügt über 1500 L Volumen. Das Öl wird durch eine eigene Pumpe gekühlt. Sie springt bei 40 Grad an.

Öl-Filtersystem:

Unabhängig von der Haupt- und der Kühlpumpe verfügt die Presse über einen Filterkreislauf. Die Pumpe arbeitet permanent, benötigt aber nur 1,5 KW.

Energiesparfunktion:

Wird die Hauptpumpe eine eingestellte Zeit nicht benötigt, schaltet sie in den Energiesparmodus und benötigt dann nur etwa 2 KW/h.
Sie ist aber sofort wieder voll leistungsfähig, wenn wieder Druck benötigt wird.

Sicherheitstechnik:

Die Sicherheitstechnik kommt von Pilz. Die Lichtschranken sind vom gleichen Hersteller.

Schaltschrank:

Im Schaltschrank bleiben 40% des Raumes frei für nachträgliche Installationen. Alle Komponenten im Schrank kommen von Schneider.

Schrauben:

Alle an der Maschine verbauten Schrauben sind verzinkt oder gelb galvanisiert.

Ölwanne:

Der Hydraulikblock und die Pumpe stehen in einer kleinen Ölwanne, damit bei einer Reparatur oder einem Schlauchwechsel das Öl aufgefangen wird.

Geräuschentwicklung:

Die Presse produziert nach Norm max. 75 Dezibel
Bjdped Nq Idjfx Aa Ijlp


Zubehör:

Roll-Beladebrücken:

2 je 1500 mm lange Beladebrücken mit Rollen, abnehmbar, Stützen mit großen stabilen Panzerrollen

Parallelitätsüberwachung:

der beiden Zylinder durch Balluff Wegmesssysteme und Sick-Fadenmesssysteme.
Die Parallelitätsüberwachung wird mit dem Start des Pressvorgangs aktiv. In der Steuerung kann die Überwachungsgenauigkeit eingestellt werden. Bei der Leerfahrt ist die Funktion abgeschaltet. Über zwei Seilzugencoder von SICK wird links und rechts außen am Stössel die jeweilige Position gemessen. Die Steuerung öffnet oder schließt dann über spezielle schnelle Ventile den Ölfluss der Zylinder. Die zu erreichende Genauigkeit der Parallelität wird unter einem mm über die gesamte Breite liegen.
