Messsystem

Keyence LM-X100T

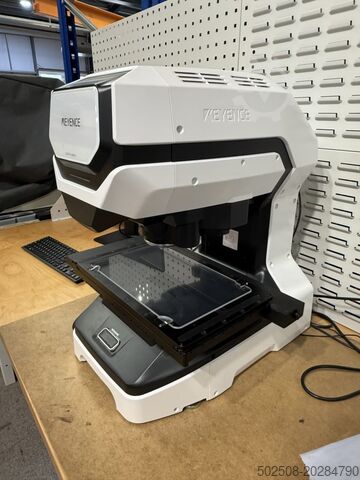

2024 Keyence LM-X100T – Multisensor-Messsystem

Bildsensor: 1", 20-Megapixel Monochrom-CMOS. Empfangsobjektiv: Doppeltelezentrisches Objektiv. Bildvermessung: Weitfeld-Messmodus 325 × 175 mm. Sichtfeld im Hochpräzisions-Messmodus: 306 × 156 mm. Kleinste Anzeigeeinheit: 0,1 µm. Wiederholgenauigkeit im Kamerasichtfeld (20): Weitfeld-Messmodus ±0,5 µm, Hochpräzisions-Messmodus ±0,1 µm; mit Verfahrachse XY (E1): X/Y-Ebene (E2) ±0,9 µm. Messgenauigkeit im Kamerasichtfeld (2σ): Weitfeld-Messmodus ±2 µm, Hochpräzisions-Messmodus ±7 µm; mit Verfahrachse X/Y (E1): ±(1,8 + 0,02L) µm, X/Y-Ebene (E2): ±(2,8 + 0,02L) µm. AF-Höhenmessung: Wiederholgenauigkeit ±2 µm, Messgenauigkeit (EUZ, MPE): ±(4,8 + 0,04L) µm*4.
Gedpfx Asxnbn Aoamekc
Tastermessung: Messbereich (X/Y) 248 × 141 mm, Anpresskraft 0,015 N, Minimaler Anzeigewert: ±0,1 µm. Wiederholgenauigkeit X/Y-Achse: ±0,14 µm, X/Y-Ebene: ±0,14 µm, Z-Achse: ±0,14 µm. Messgenauigkeit X/Y-Achse (EUX, MPE / EUY, MPE): ±(2,8 + 0,02L) µm, X/Y-Ebene (EUXY, MPE): ±(3,8 + 0,02L) µm, Z-Achse (EUZ, MPE): ±(4,8 + 0,02L) µm.

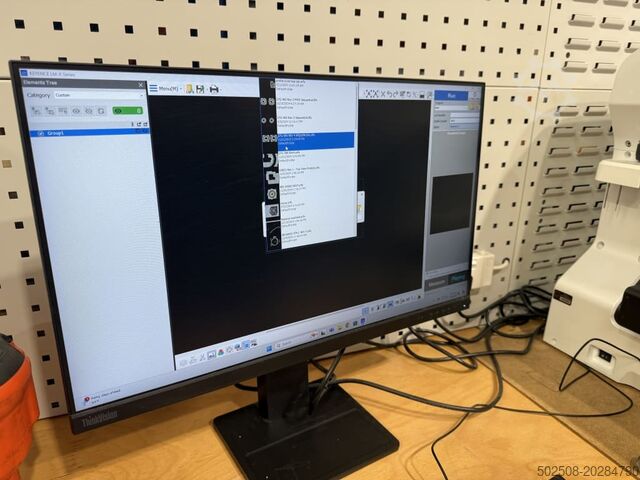

Inklusive Messeinheit + Taster, LM-XM20E: LMX Software (1x), OP-88752: 1mm-Tastkugel für LM-X (1x), OP-88751: 2mm-Tastkugel für LM-X (1x), OP-88750: Taster-Adapter (2x), OP-99071: AC-Stromversorgungskabel (UK/Irland) (3x), 972361: Desktop-PC & Software für LM-X (1x), 972358M: Monitor für LM-X (1x), LM-H1X: Standard-Software (1x), LM-H1XE: Offline-Editor-Software (1x), LM-H1XC: CAD-Offline-Software (1x).

Das Inserat wurde automatisiert übersetzt. Übersetzungsfehler sind möglich.
