Vertikal Bearbeitungszentrum

MICROCUT MC1880 B4

Baujahr: 1997, Zustand: einsatzbereit (gebraucht), Verfahrweg X/Y/Z: 1300mm/1100mm/1000mm, Tischdimensionen X/Y: 800mm/800mm, Palettenanzahl: 14, max. Tischbelastung: 2200kg, Tischindizierung: 0,001°. Drehzahl: 7000U/min, Spindelleistung: 50PS, Werkzeugmagazin: 80. Dimensionen X/Y/Z: ca. 7000mm/3400mm/3800mm, Gewicht: ca. 24000kg. Eine Besichtigung vor Ort ist möglich. Dksdpfx Akstx Dn Uovor

Zustand: sehr gut (gebraucht), Baujahr: 2005, Funktionsfähigkeit: voll funktionsfähig, Maschinen-/Fahrzeugnummer: 0500071, SPEZIFIKATIONEN Tischgröße: 600 x 320 mm Verfahrweg X-Achse: 450 mm Verfahrweg Y-Achse: 350 mm Verfahrweg Z-Achse: 380 mm Spindel: BT40 Spindeldrehzahlen: 0–8000 U/min Spindelmotor: 10 kW Eilgang in allen Achsen: 30 m/min Werkzeugwechsler-Kapazität: 12 Werkzeuge Werkzeugwechselzeit: 8 Sekunden Ungefähres Gewicht: 2000 kg Die Maschine ist ausgestattet mit: Siemens 810D Shopmill CNC-Steuerung Späneförderer Dkedpfx Aotylazokver Beleuchtung Kühlsystem Vollverkleidung

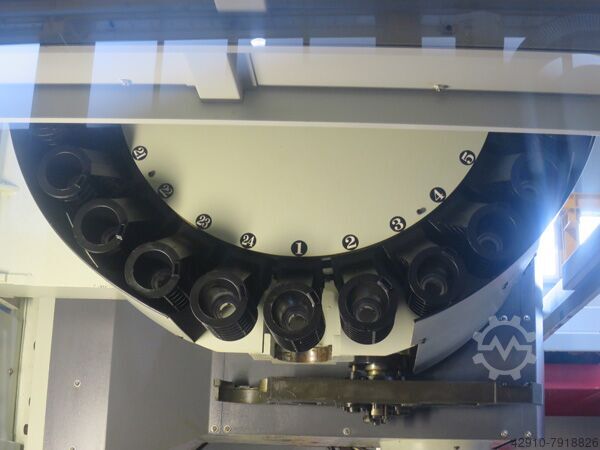

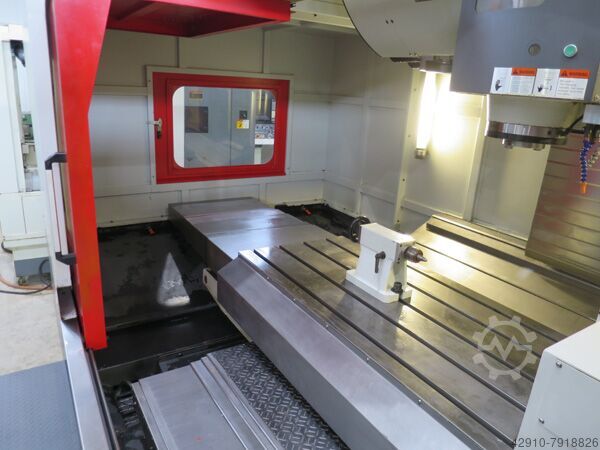

Zustand: gebraucht, Baujahr: 2006, Technische Details: x-Weg: 1000 / 600 mm y-Weg: 570 mm z-Weg: 570 mm Steuerung: Fagor 8055 MC Werkzeugmagazin mit: 24 Plätze Werkzeugaufnahme: SK 40 Drehzahl: 10 000 U/min. Spindelaufnahme: SK40 Dodsu Idfropfx Akvekr Vorschubgeschwindigkeiten stufenlos: X/Y/Z: 10 m/min. Eilgang:: X/Y/Z: 24 m/min. Betriebsstunden Einschaltstunden: nicht einsehbar h Tischgröße: 1200 x 500 mm Tischbelastung: 800 kg Abstand Spindelnase und Tisch: min./max. 100/670 mm Schnittstelle: 232 Gesamtleistungsbedarf: 15 kW Maschinengewicht ca.: 5,0 t Abmessung Maschine ca. LxBxH: 3,3 x 2,3 x 2,8 m Ausstattung: -Kühleinrichtung mit Zuführung zur Spindel (keine IKZ) -Bedienpult mit Handsteuergerät -Späneförderer -E-Schrank mit Kühlung Rittal SK 3305500 i.D. *

Zustand: gebraucht, Baujahr: 2006, Übersetzungsverhältnis max. 10:1 Zähnezahl - min. 3 Zähnezahl - max. 200 Zahnhöhe 20 mm Zahnbreite max. 58 mm Schleifspindel-Drehzahlen stufenlos 6000 U/min Werkstückspindeldrehzahl 1200 U/min Werkzeugdurchmesser max. 230 mm Djdpfxovxwr Ae Akvokr Werkzeugdurchmesser min 69,85 mm x-Achse 325 mm y-Achse 350 mm z-Achse 470 mm b-Achse + 90,1 / - 1 ° Werkstücktisch - Ø 212,71 mm Steuerung SIN 840 D SIEMENS Gesamtleistungsbedarf 75 kW Maschinengewicht ca. 10.000 Kg Raumbedarf ca. 6,10 x 4,40 x 3,30 m Kühlmittel-Filter-Anlage Hoffmann HSF 100 V

Zustand: sehr gut (gebraucht), Baujahr: 2014, Funktionsfähigkeit: voll funktionsfähig, Verfahrweg X-Achse: 4.000 mm, Verfahrweg Y-Achse: 2.500 mm, Verfahrweg Z-Achse: 1.500 mm, Eilgang Y-Achse: 25 m/min, Eilgang Z-Achse: 25 m/min, Vorschubgeschwindigkeit X-Achse: 25 m/min, Spindeldrehzahl (max.): 5.000 U/min, Tischlänge: 4.000 mm, Tischbreite: 2.000 mm, Tischhöhe: 250 mm, Leistung des Spindelmotors: 44.000 W, Heidenhain TNC530 HSCI numerische Steuerung mit HR 410 Handrad Verfahrweg der X-Achse 4000 mm Verfahrweg der Y-Achse 2500 mm Verfahrweg der Z-Achse 1500 mm Maximale Geschwindigkeit der X-, Y- und Z-Achsen m/min 25 Maximale Beschleunigung der X-, Y- und Z-Achsen m/s2 0,75 Maximaler Schub X-, Y- und Z-Achsen N 10000 X-Achsen-Getriebe mit Zahnstange (Doppelantrieb), Y-, Z-Kugelumlaufspindeln Unter Druck stehende optische Leitungen Sanitär, Strom und Verkabelung 8-poliger Asynchron-Leistungsmotor, Stern-Dreieck-Schaltung, wassergekühlt in der Pinole integriert; doppelter elektronischer Geschwindigkeitsbereich, 6000-W-Kühleinheit Hydraulisches Ausgleichssystem Automatisches Kompensationssystem für die Dynamik des Beiboots Dkjdpsvcyvlsfx Akvor Hydropneumatische und elektrische Schaltschränke (Rittal) am Boden – 400 Vac 50 Hz CE Beleuchtung des Arbeitsbereichs; Maschinen- und Spindelzähler Bedienerplattform an Bord der Maschine KOMPLETT MIT: -KOSMO 3 universal 45° fester Kopf: Vordere Positionierung indexiert 0,02° Posteriore Positionierung indexiert 0,02° -Spindel kW 44(35) - Nm 1005(800) - U/min 5000 - ISO 50 - Werkstücktisch 4000x2000x250 mm - Kettenwerkzeugmagazin an Bord der Maschine, 40 Plätze IS050 mit Wechselarm, komplett mit Support- und Verwaltungssoftware - Werkzeugkühlsystem – externer Niederdruckfluss (Düsen) (15 bar) + internes Hochdruckwerkzeug (50 bar) – 2000-Liter-Tank - Pumpe lt/min 42 - 50 bar an der Pumpe - selbstreinigender Filter um 25 - Bandspäneförderer - längs -Schutzzäune einschließlich Paneelen und Schiebetür aus Blech mit Lexan-Fenster, H 2000 mm, Spannweite 4000 mm zum Be-/Entladen von Teilen GEBRAUCHTE MASCHINE JAHR 2014

Zustand: sehr gut (gebraucht), Baujahr: 2010, DMG DMU 80 monoBLOCK, 5-Achs Baujahr: 2010 Steuerung: iTNC 530 Technische Daten Verfahrweg X-Achse: 880 mm Verfahrweg Y-Achse: 630 mm Verfahrweg Z-Achse: 630 mm Steuerung: Heidenhain iTNC 530 Drehzahlbereich Hauptspindel max.: 12.000 min⁻¹ Werkzeugaufnahme: SK40 Schwenkfräskopf B-Achse: +30° / -120° Tischfläche: Ø 700 / 1.250 x 700 mm Maximale Tischbelastung: 650 kg NC-Rundtisch, integriert, C-Achse: 360° Werkzeugplätze: 2x16 Pos. Werkzeugaufnahme: SK40 Max. Werkzeugdurchmesser: 80 mm Max. Werkzeug-Ø mit freiem Magazinplatz: 130 mm Max. Werkzeuggewicht: 8,0 kg Max. Werkzeuglänge: 315 mm Vorschubgeschwindigkeiten max.: 30.000 mm/min Eilgang: 30 m/min Dodpfxsytfn Sj Akvekr Gesamtanschlusswert: 48 kVA Maschinengewicht ca.: 12 t Maschinenabmessungen ca.: 4,5 x 4,0 x 2,6 m Zubehör/Optionen: - Späneförderer - X/Y/Z Kugelgewindetriebe und Spindel 2019 erneuert - Vollständige Dokumentation - Präzisionsschraubstock - Werkzeughalter

Zustand: sehr gut (gebraucht), Baujahr: 2001, AMADA Modell HFE 103-3, hydraulische Abkantpresse mit Abwärtsbewegung, 100 Tonnen Presskraft x 3000 mm Biegelänge, komplett mit OP 2000 7-Achs-CNC-Steuerung (Achsen Y1, Y2, X, R1, R2, Z1, Z2). Ausgestattet mit ERWIN SICK elektronischen Sicherheitseinrichtungen, seitlicher und rückseitiger, verriegelter Umzäunung. Baujahr: 2001. Presskraft: 1.000 kN. Steuerungstyp: OP 2000 CNC. Max. Biegelänge: 3.000 mm. Standard-Einbauhöhe: 470 mm. Hub: 200 mm. Eilgang: 100 mm/sec. Biegeschwindigkeit: 1–10 mm/sec. Rücklaufgeschwindigkeit: 1–100 mm/sec. Öltankvolumen: 110 Liter. Motorleistung: 11 kW. Maschinengewicht: 6.800 kg. Hinteranschlag (X-Achse): 700 mm/s, max. Anschlag: 1.000 mm, R-Achse: 250 mm. Vorführung unter Strom möglich. Broschüre und weitere Informationen auf Anfrage erhältlich. Dodoyt H Awjpfx Akvekr
