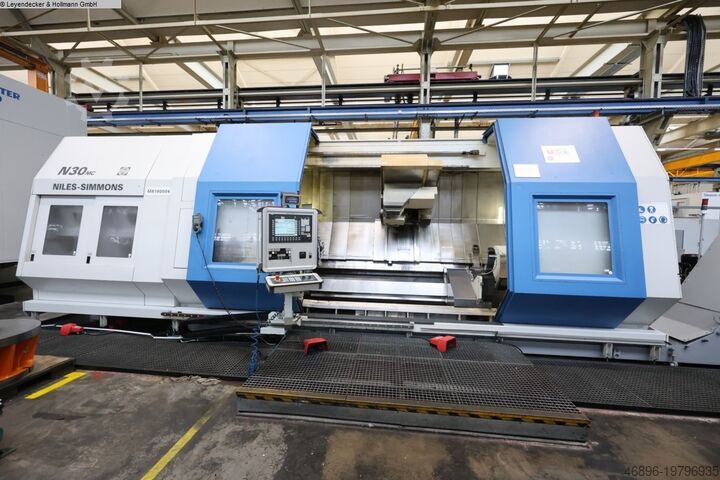

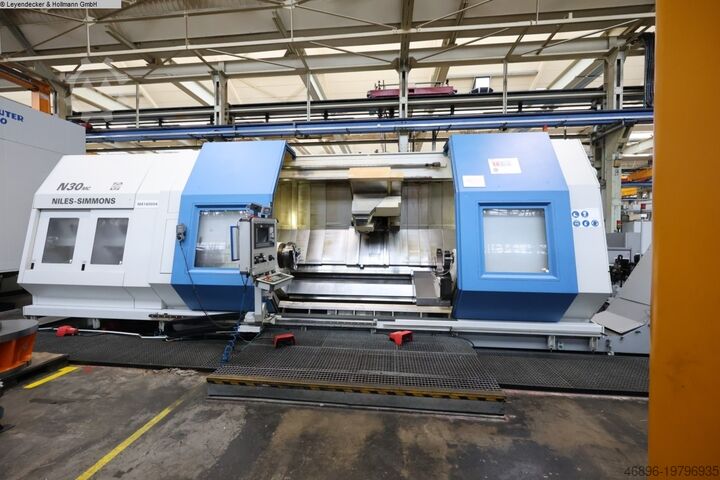

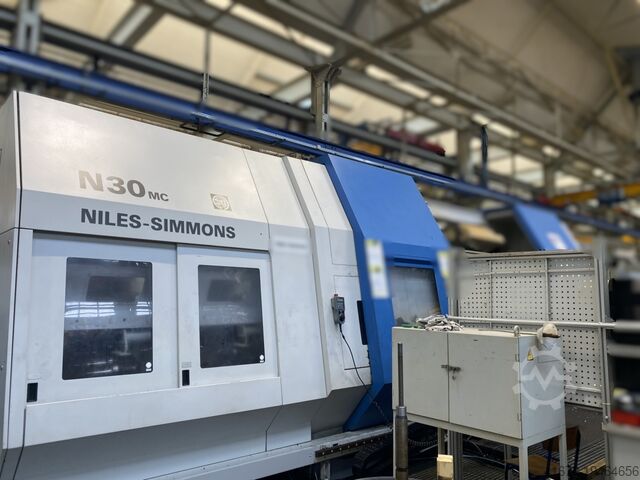

CNC Dreh- und Fräszentrum

Niles-Simmons N30/2500 MC

Zustand: gebraucht, Baujahr: 2007, Drehlänge 2500 mm Steuerung Sinumerik 840 D Spindelkopf A 11 Anzahl Werkzeuge 48 Umlaufdurchmesser über Bettschlitten 750 mm Umlaufdurchmesser über Bett 780 mm c-Achse 0,1-30 1/min Pinolendurchmesser 160 mm Innenkegel MK 5 Werkzeuglänge - max. 500 mm Nodpowwaruofx Adgjlh Werkzeuggewicht max. 15 kg Maschinengewicht ca. 27 t Raumbedarf ca. 8,4 x 4,0 x 2,5 m Technische Details: Nenndrehlänge: 2.500 mm Umlaufdurchmesser über Bettschlitten: 750 mm Umlaufdurchmesser über Bett: 780 mm Arbeitshöhe: 1.300 mm Spindelkopf nach DIN 55026: A 11 Bohrung durchgehend: 123 mm Durchmesser im vorderen Lager: 200 mm Orientierter Spindelhalt: 0–359 Grad Antriebsleistung bei 100/60 % ED: 37/45 kW Drehzahlbereich gesamt: 10–2.500 1/min Anzahl Drehzahlbereiche: 2 Drehzahlbereich I: 10–775 1/min Drehzahlbereich II: 20–2.500 1/min Max. Drehmoment bei 60 % ED: 2.083 Nm (bis 186 1/min)

Zustand: gebraucht, Baujahr: 2007, Drehdurchmesser 470 mm Drehlänge 2500 mm Steuerung Siemens Sinumerik 840 D Arbeitshöhe 1300 mm Umlaufdurchmesser über Bettschlitten 750 mm Umlaufdurchmesser über Bett 780 mm Pinolendurchmesser 160 mm Innenkegel MK 5 Anzahl Werkzeuge 48 Werkzeuggewicht max. 15 kg Werkzeuglänge - max. 500 mm Gesamtleistungsbedarf 123 kVA Maschinengewicht ca. 27 t Raumbedarf ca. 8,4 x 4,0 x 3,3 m C-Achse: - Drehzahlbereich - 30 U/min - Drehmoment max. an Drehspindel (60%ED) 930 Nm - Positioniergenauigkeit 0,005 Grad Schlittenwege: - X-Achse 720 mm - Z-Achse 4072 mm Eilgänge: - X-Achse 18 m/min - Z-Achse 30 m/min Vorschübe: - X-Achse mm/min - Z-Achse - mm/min Werkstückspindel: - Spindelkopf nach DIN 55026: A 11 - Bohrung durchgehend: 123 mm - Durchmesser im vorderen Lager: 200 mm - Orientierter Spindelhalt: 0–359 Grad Antrieb der Werkstückspindeln mit 2-stufigen Getriebe: - Antriebsleistung bei 100/60 % ED: 37/45 kW - Drehzahlbereich gesamt: 10–2.500 1/min - Anzahl Drehzahlbereiche: 2 - Drehzahlbereich I: 10–775 1/min - Drehzahlbereich II: 20–2.500 1/min - Max. Drehmoment bei 60 % ED: 2.083 Nm (bis 186 1/min) Ausstattung/Zubehör: -Kraftspannfutter Forkardt mit je einem Satz harte und weiche Backen -hydraulische Lünette Nledsw Rf Tiopfx Adgsh -Reitstock mit Spitze -Späneförderer -Kühlmitteleinrichtung -5 HSK 100 A Aufnahmen -technische Dokumentation
