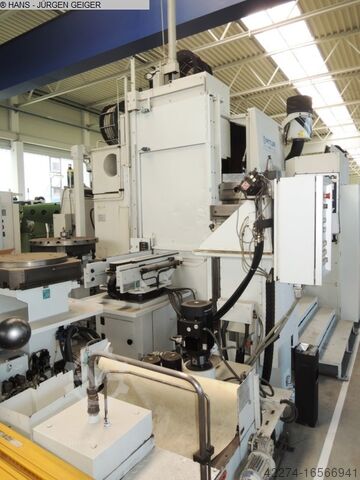

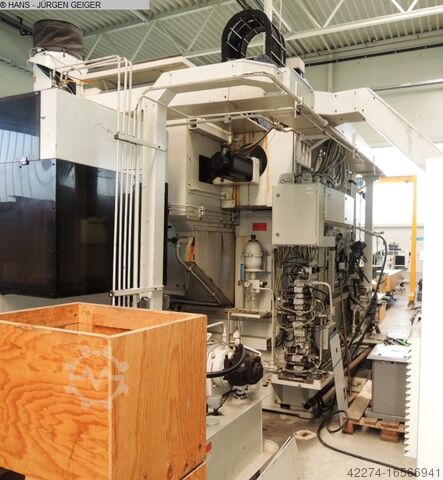

CNC-Karusselldrehmaschine - Einständer

PITTLER PV 1250 1-1

Drehdurchmesser 1250 mm
Umlaufdurchmesser 1160 mm
Drehhöhe 800 mm
Planscheibendurchmesser 1000 mm
Gesamtleistungsbedarf 97 kW
Maschinengewicht ca. 25000 t
Raumbedarf ca. m
P I T T L E R
Vertikales CNC-Dreh- und Fräszentrum mit Werkzeugwechsler und Palettenwechsler
Type PV 1250 / 1-1
Baujahr 1994


Dreh- max. 1.000 mm
Schwing-Ø max. 1.160 mm
Drehlänge ca. 800 mm

X-Achse (horizontal) 1.300 mm
Y-Achse (vertikal) 800 mm
Vorschub / Eilgang 16.000 mm/min

Hauptspindeldrehzahl 10 - 1.000 U/min !
Hauptspindeldrehzahl über separate C-Achse 0,1 - 16 U/min
Positioniergenauigkeit C-Achse 360.000 ° + / - 5 "

Werkzeugaufnahme ISO 50
Werkzeugantrieb 22 kW
Max. Drehmoment / Spindeldrehzahlen 315 Nm / 2.500 U/min

Palettengröße 630 x 630 mm

Spindelantrieb 63 kW
Anschlußwert ca. 97 kVA - 400 V - 50 Hz
Gesamt-Gewicht ca. 25.000 kg

Zubehör / Sonderausstattung

o CNC-3-Bahnsteuerung NUM 760 TX mit Grafik, Menügeführte
Dialogprogrammierung und allen gängigen Optionen, Zyklen und Unterprogrammen
mit Werkzeugkompensation, Gewindeschneidzyklus, V-Konstant-Programmierung etc.
o 2-Achsen CNC Werkzeugschlitten (1.300x800 mm) mit angetriebener
Werkzeugaufnahme ISO 50 / 22kW
o Werkzeuwechsler mit 16 Werkzeugaufnahmen (max. Länge 450 mm, max. 40 kg)

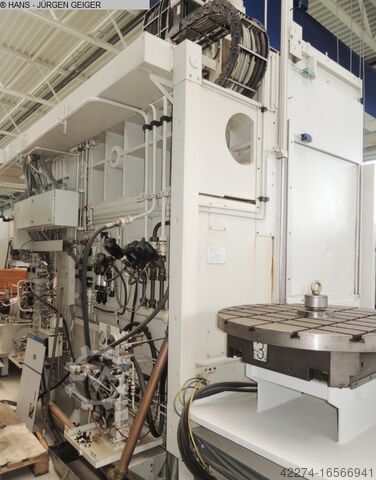

o Palettenwechselsystem (Palette 630 x 630 mm) mit einem Rüstplatz mit
Indexierung und Antrieb der Palette und 2 separaten Palettenstationen
o 3 Stück Paletten 630 x 630 mm, 3-Backen-Futter Ø 650 mm, Planscheibe Ø 900
mm
o Späneförderer, Bandfilter-Kühlmitteleinrichtung, komplette Umhausung
(inklusive Schutzzaun für Palettenwechselbereich, separater Schaltschrank,
Bedienungsanleitungen
o ca. 20 Werkzeughalter und diverses weiteres Zubehör


Leistungsstarkes, universelles Dreh- und Fräszentrum zur Komplettbearbeitung
(Drehen, Bohren, Fräsen, Gewinden) mit hohen Drehzahlen und hohem Spanvolumen !

Zustand : gut bis sehr gut - in Kürze vorführbereit Lieferung
: ab Lager - wie besichtigt
Zahlung : rein netto - nach Rechnungserhalt Wir bitten um Ihren
Auftrag.

Hsdpst Hwy Sefx Aptot
Weiterhin haben wir eine große Auswahl an modernen gebrauchten Drehmaschinen
unter Strom am Lager. Bitte fragen Sie bei uns an !
