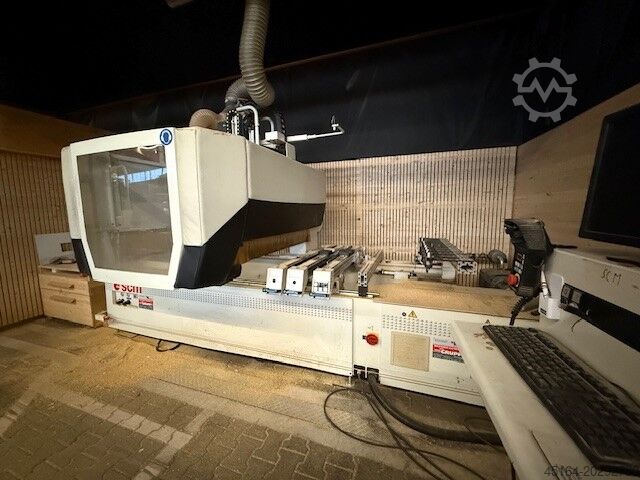

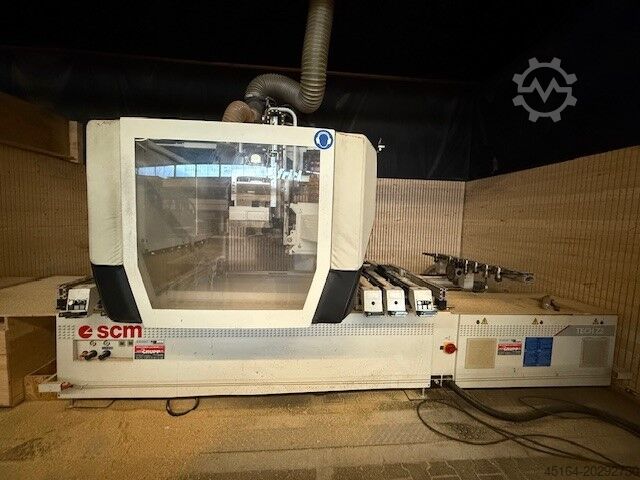

CNC-Bearbeitungszentrum

SCM Tech Z 2

· Arbeitsbereich: 2700 x 1300 mm · Verfahrweg X-Y : 3070 x 1750 mm · Lauflänge Z-Achse: 270 mm · Durchlasshöhe: 180 mm Die Struktur des Grundkörpers ist eine monolitische Konstruktion aus dickwandigem Stahl. Sie ist durch eingeschweißte Dreiecksbleche über das gesamte Maschinenbett versteift und dadurch extrem stabil. Die für tragende Teile verwendetete Form des Dreiecks, mit einer großen Basis, ist das Geheimnis um dauerhafte Präzision und Stabilität zu gewährleisten. Das Layout der Maschine erlaubt dem Benutzer einen optimalen Arbeitsablauf trotz einem Minimum an Platzanforderung. Der so aufgebaute Grundkörper bietet daher dem Bearbeitungsaggregat eine ausgewogene und sichere Basis mit einer besonders guten Lastverteilung. Der mobile Aggregatsträger ist aus einem soliden Monoblock gebaut. Er wird in X-Richtung auf prismatisch geschliffenen Führungen über Kugelumlaufschlitten positioniert. Auf diesem mobilen Aggregatsträger ist das Arbeitsaggregat wiederum auf prismatischen, geschliffenen Führungen und dem Kugelumlaufschlitten befestigt. Beschreibung der Aggregate und Zubehör (Basis) Bohraggregat F12: Bohrkopf mit 12 + 6 Spindeln · 7 einzeln abrufbare Vertikalspindeln in X· 5 einzeln abrufbare Vertikalspindeln in Y · 4 Horizontalspindeln in X (2+2) · 2 Horizontalspindeln in Y (1+1) · Drehzahl: 4.000 1/min (6.000 1/min optional erhältlich) · Leistung: 2,2 kW · Raster: 32 mm · Bohreraufnahme: M 10 mit Passitz 11 mm · pneum. Vorlegehub: 60 mm Nutsägeaggregat in "X · im Bohrkopf integriert · Nutsägeblatt mit Durchmesser bis max. 120 mm Hauptfräsaggregat: · Werkzeugaufnahme HSK 63F · Drehzahl 1.500 - 24.000 1/min stufenlos über Inverter · Motorleistung 6,6 kW (9 PS) ab 12.000 1/min (S1) · Motorleistung 7,5 kW (10 PS) ab 12.000 1/min (S6) · Rechts- / Linkslauf · Keramiklager (andere Leistungsklassen sind optional erhältlich) Werkzeugwechsler R4 Automatische Werkzeugwechseleinrichtung für 4 Werkzeuge. Mitfahrend am hinteren Aggregatsträger, um einen schnellen Zugriff auf die Werkzeuge zu ermöglichen. · Anzahl der Werkzeugplätze: 4· max. Werkzeugdurchmesser: 120 mm · max. Gewicht pro Werkzeug: 4,5 kg · max. Gesamtgewicht alle Werkzeuge: 16 kg · Aufnahme für 1 Winkelgetriebe · mitfahrend in X (andere und größere Werkzeugwechsler sind optional erhältlich) Arbeitstisch Der Arbeitstisch ist ausgelegt um dem Bediener die max. "Bewegungsfreiheit" zu garantieren. Das Vakuumschnellspannsystem gewährt maximale Flexibilität bei einer exakten Positionierung und einem optimalen Halt der Werkstücke. · 6 Auflagen 1000 mm stufenlos pneum. verstellbar in X· 12 Vakuumsauger rund D = 110 mm stufenlos verstellbar in Y ( 2 Stk. pro Auflage) · 2 Anschläge in X (1 x links / 1 x rechts) 1 Anschlag in Y pro Auflage ( Gesamt 6 Stk.) · Die versenkbaren Referenzanschläge werden über CNC gesteuert · Pendelbearbeitung standard (2 Arbeitsfelder) --- andere Spannsysteme sind optional erhältlich --- Achsbewegung Das Antriebssystem in X,Y und Z erfolgt über geschliffene Kugelumlaufschuhe der höchsten Präzisionsklasse. Eine solche Charakteristik ist wichtig, um für ausgewogene Bewegung auch bei komplexeren Arbeiten zu sorgen. Die Bewegung der verschiedenen Achsen erfolgt über bürstenlose Drehstromservomotoren /Brushless AC-Motoren. Diese bieten durch sehr niedrige Rampenzeiten hervorragende Positioniergeschwindigkeiten. Des weiteren sind in diesen Motoren die Messsystem voll integriert. Diese Eigenschaften machen eine solche Art des Antriebs komplett wartungsfrei. · Eilgang in
