Rundschleifmaschine - Außen

TOS Hostivař BUT 63x4000 SP

Schleifdurchmesser 630 mm
Schleiflänge 4000 mm
Spitzenhöhe 335 mm
Gesamtleistungsbedarf 28 kW
Maschinengewicht ca. 15 t
Raumbedarf ca. m
A N G E B O T

Wir können Ihnen unverbindlich ab Lager, Irrtum und Zwischenverkauf
vorbehalten, anbieten.

TOS (HOSTIVAR)
Schwere Universal Außenrundschleifmaschine mit retrofit SPS Steuerung
Type BUT 63 x 4000 SP
Baujahr 1965 / 1998 überholt und SPS Retrofit Serien Nr 118xx/98


Schleif-Æ nominal (max.) 630 mm (660 mm)
Spitzenhöhe 335 mm
Schleiflänge / Tischbewegung 4.000 / 4.350 mm
Werkstückgewicht max. 2.500 kg

Querverstellung des Schleifspindelstock 420 mm
Hydr. Eilverstellungs-Weg Schleifspindelstock 80 mm
Zustellweg (Servomotorisch) 2 / 3 mm / Ø
Zustellbetrag in den Tischumkehrungen 0,01 – 0,10 mm / Ø
Schleifspindelstock schwenkbar re/li +/- 30 °

Schleifscheibenmaß: Æ x breit x Bohrung 750 x 100 (225) x 305 mm
Drehzahl des Schleifspindel-Motors 1.460 U/Min.

Werkstückspindelstock / Reitstock-Aufnahme Morse 6
Tischgeschwindigkeit 0,05 – 5 / 8 mm / min
Tisch schwenkbar + / - 3 ° Grad

Spindelantrieb 18,5 kW / Gesamtantrieb 28 kW - 400 V –50 Hz
Gewicht ca. 15.000 kg

Zubehör / Sonderausstattung:

• Die Maschine wurde 1998 generalüberholt und mit einer SIEMENS SPS
Steuerung S7-300 modernisiert. Alle Motoren wurden erneuert und der Werkstück-
Antrieb wie auch die Schleifkopf-Zustellung mit servomotorischen Antrieben
ausgerüstet. Auch die gesamte Elektrik wie auch die wichtigen hydraulik-

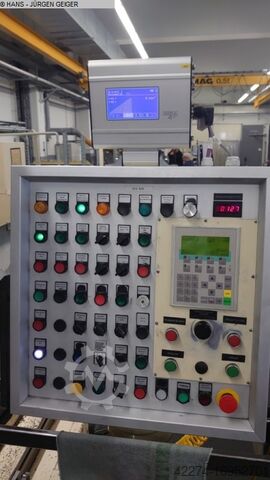

Elemente wurden erneuert. Ein modernes Bedientableau mit Druckknöpfen und
interface nachgerüstet.
• Automatischer Schleifablauf für das Längs- und Einstechschleifen. Alle
Schleifparameter werden an dem SIEMENS OP 77A Eingabepanel digital eingegeben,
für die Zustellachse ist ein elektronisches Handrad integriert.
• MPM Mikroprozessor Schleifscheiben Auswuchteinrichtung AB300SM3.C mit
Auswuchtkopf am Flansch und Bedienmodul BM240M am Bedientableau befestigt (2019
nachgerüstet)
• Stufenlos regelbare Drehzahlen des Werkstückantriebs mit digitaler Anzeige
• Abrichteinrichtung am Reitstock aufgebaut
• 3 Stück offene Setzstöcke
• Sep. Schaltschrank, sep. Hydraulik-Aggregat, Zubehörteile,
Bedienungsanleitungen
Zustand : sehr gut – die Maschine wurde jährlich 2 Mal eingehend gewartet
und überprüft. in Kürze unter Strom vorführbereit
Lieferung : ab Lager, kurzfristig - wie besichtigt
Zahlung : 100 % rein netto - nach Rechnungserhalt

Wir bitten um Prüfung, stets führen wir Außenrundschleifmaschinen in allen
Größen am Lager !

Q U O T A T I O N

We are pleased to offer you ex our stock, subject to prior sale, and error in
technical :

TOS (HOSTIVAR)
Heavy Duty Universal Cylindrical Grinder with retrofit PLC control
model BUT 63 x 4000 SP
year 1965 / 1998 reconditioned ant PLC retrofit Serial no 118xx/98
_____

Grinding Ø nominal (max.) 630 mm (660 mm)
Height of centres 335 mm
Nedpeugnn Sofx Ah Hect
Grinding length / Table travel 4.000 / 4.350 mm
Weight of workpiece, max. approx 2.500 kg

Cross travel of grinding slide 420 mm
Hydr. quick feed cross travel 80 mm
Feed travel (servomotor) ...
