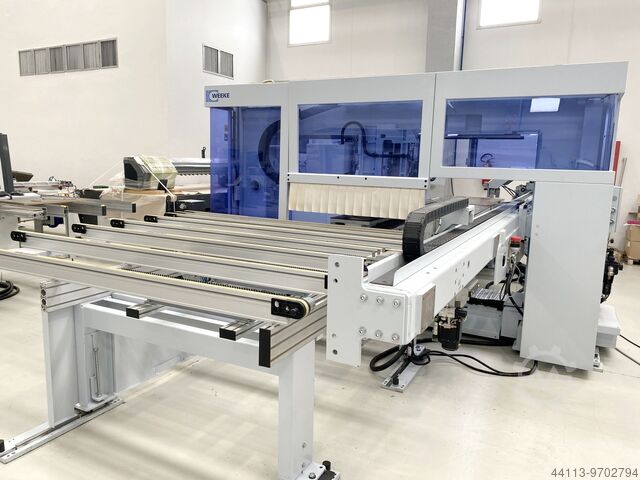

3-Achs (X-Y-Z) CNC-BEARBEITUNGSZENTRUM

WEEKE (HOMAG Group) BHX 500

3-Achs (X-Y-Z) CNC-gesteuertes "FLEXIBEL" BEARBEITUNGSZENTRUM
Bewegliche Platte (Werkstück), statischer Arbeitskopf -Horizontale Platte (Werkstück)
Steuerung PowerControl (Software woodWOP)

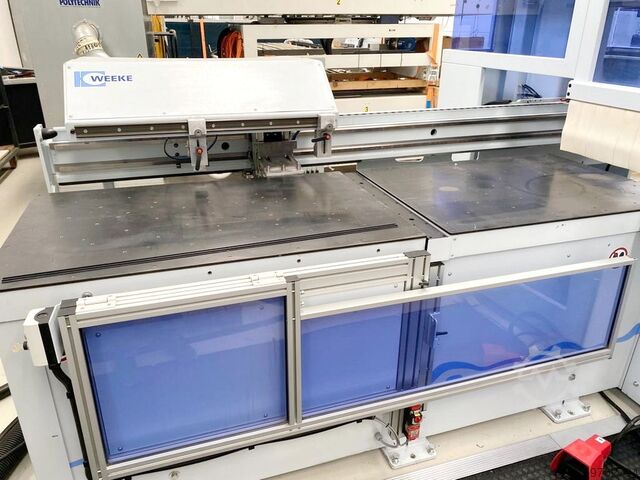

Sicherheitskabine des Arbeitskopf
Nr. 2 Sichperren Werkstückspannzangen zur im Arbeitsbereich
Crodpfolkdpmex Afzoh

WEEKE Vorpositioniereinheit - zum schnelleren Positionieren von Werkstücken in Maschinen mit Klemmgreifern.

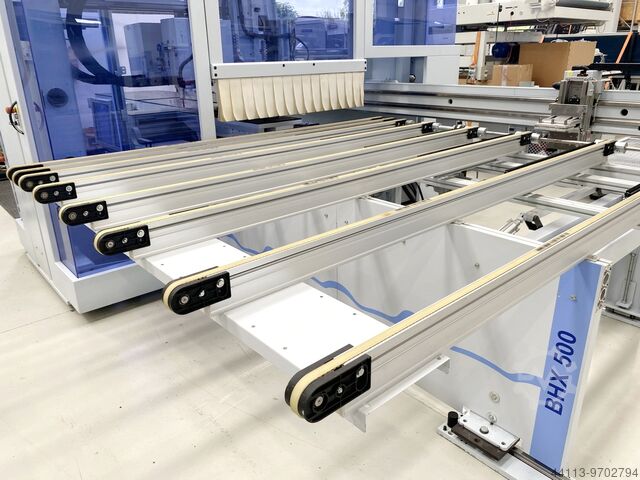

Auflagetisch (Werkstück-Unterstützung) in Eingang - Auslauftisch (mit transportriemen)
Mit automatischem Plattenschieber
Minimum Werkstück Abmessungen (X-Y-Z) mm 200 x 70 x 8 (2 x 4 mm)
Maximum Werkstück Abmessungen (X-Y-Z) mm 2500x1000 (option mm 1300)x 80 (2 x 40 mm)
Zwei Werkstück gleichzeitig bearbeitbar (in Z-Achse)
Mit separatem Elektrische und Kontrolle Schalttafel

ARBEITSGRUPPEN (OBEN): 2V32, 2H8X/Y2, N2 X-Y90,F2-ETP-6 KW
Nr. 23 Unabhängige vertikalen Bohrspindeln (Bohrkopt Leistung Kw 2,3)
Nr. 5 Unabhängige horizontalen Bohrspindeln (4 in X + 1 in y)
Nr. 1 Nutsägeaggregat (in X-Y-Richtung 90° schwenkbar) durchmesser (mm) mm 125
Nr. 1 Vertikaler Hauptspindel (Fraesaggregat) ETP (Leistung der Vertikaler Hauptspindel (Kw 6)

ARBEITSGRUPPEN (UNTEN):
Nr. 23 Unabhängige vertikalen Bohrspindeln (Bohrkopt Leistung Kw 2,3)
Nr. 5 Unabhängige horizontalen Bohrspindeln (4 in X + 1 in y)
Nr. 1 Nutsägeaggregat (in X-Y-Richtung 90° schwenkbar) durchmesser (mm) mm 125
Nr. 1 Vertikaler Hauptspindel (Fraesaggregat) ETP (Leistung der Vertikaler Hauptspindel (Kw 6)
