CNC Lehrenbohrwerk / Bearbeitungszentrum

YASDA YBM Vi40

YASDA YBM Vi40 CNC Lehrenbohrwerk / Bearbeitungszentrum

Tadellosere Zustand der Maschine

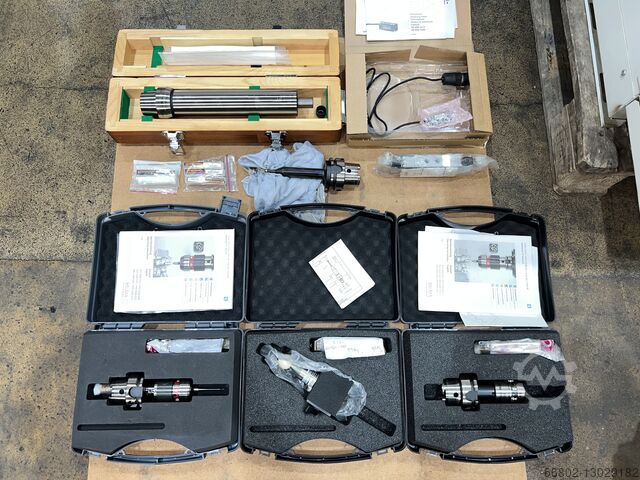

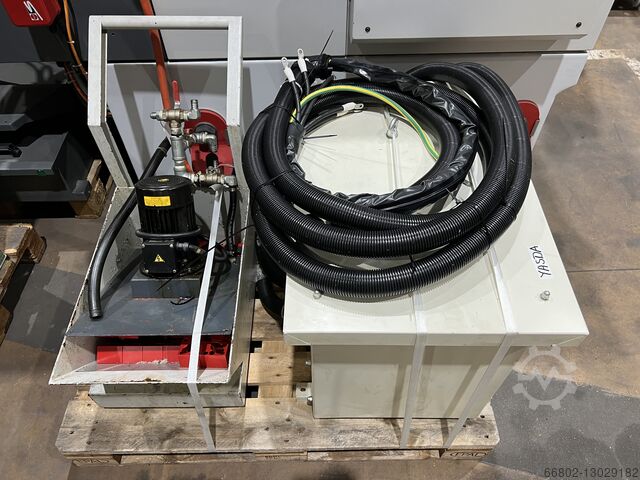

inkl. Zubehör (Siehe Fotos)
Für die komplette Fotostrecke: Siehe beigefügte PDF-Datei (ab Seite 4)

TECHNISCHE DATEN

Verfahrwege

X-Achse: 900 mm
Y-Achse: 500 mm
Z-Achse: 450 mm
Abstand von der Tischoberfläche zur Spindelspitze: 100 bis 550 °

Drehtisch

Durchmesser: 400 mm
Bedjpqx H Tjpfx Aa Ielp
Palettenladekapazität: 200 kg
Tischoberflächenkonfiguration: 44-M12 Gewinde
C-Achse: 360 °
Bewegungsbereich der Tisch-Neigungsachse (B-Achse): +- 110 °
Abstand zwischen Mittelpunkt der Neigungsachse und Drehtisch: 0 mm
Drehachse (C-Achse): 100 U/Min
Max. Drehung der Neigungsachse: 20 U/Min
Motor für Drehachse: 4,2 kW
Motor für Neigungsachse: 4,5 kW

Spindel

Typ: SA40-24`000-18,5
Spindeldrehzahlbereich: 100 – 24`000 U/Min

Programmierung des Spindeldrehzahlbereichs: Programmierung durch direkte Eingabe eines 5-stelligen S-Befehls
Anzahl der Spindeldrehzahlbereiche: 1
Typ der Spindel-Konusbohrung: HSK-63A
Innendurchmesser des Spindellagers: 65 mm Durchmesser

Eilgang

Geschwindigkeit: X,Y,Z-Achse: 20`000 U/Min
Vorschub: X,Y,Z-Achse: Max. 5000 U/Min
C-Achse: 100 U/Min
B-Achse: 20 U/Min
Kleinstes Eingabeinkrement: 0,0001 mm/deg

Automatischer Werkzeugwechsler: 60 Werkzeuge
Anwahlmethode: Beliebige Anwahl
Werkzeugschafttyp: HSK-63 A
Max. Werkzeugdurchmesser: 100 mm
Max. Werkzeugdurchmesser bei voller Einstellung: 70 mm
Max. Werkzeuglänge: 250 mm
Max. Werkzeuggewicht: 7 kg
Werkzeugauswuchtgewicht: Innerhalb G2.5
Maschinenabmessungen: 3220 x 3885 x 3515 mm
Gewicht der Maschine: 15`000 kg


Für die Richtigkeit, Vollständigkeit und Aktualität der Angaben wird keine Gewähr übernommen.
