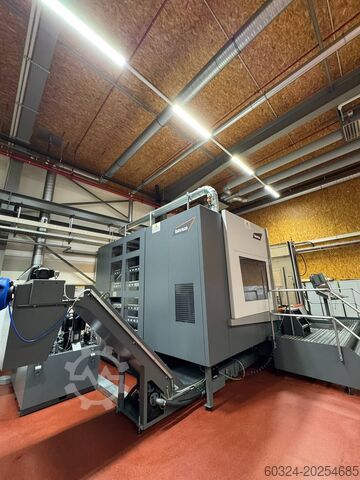

CNC - Bearbeitungszentrum Horizontal - 5 Achsen

HANDTMANN / BAVIUS HBZ Trunnion 120

Ref.-Nr.: 10553
Hersteller: HANDTMANN / BAVIUS
Typ: HBZ Trunnion 120
Baujahr: 2014
Steuerungsart: CNC
Steuerung: Heidenhain TNC 640
Lagerort: Halberstadt
Ursprungsland: Germany
Maschinen-Nr.: 200XXXXX
X-Weg: 1270 mm
Y-Weg: 1100 mm
Z-Weg: 900 mm
Tischhöhe: Ø 1200 mm
Tischbelastung: 2000 kg
Max. Werkzeuggewicht: 20 kg
Max. Werkzeuglänge: 90 x 200 / 24 x 400 mm
Max. Werkzeugdurchmesser: Ø 130 mm
Werkzeugaufnahme: HSK 100
Anzahl Werkzeugplätze im Magazin: 40
Werkzeugmagazin mit: 140 Stk./pcs.
Dedsxmd T Sjpfx Ah Eowc
Spindeldrehzahlen - Stufenlos: 14.000 U/min
Drehmoment max.: 15000 Nm
Eilgang X-Achse: max. 60 m/min
Eilgang Y-Achse: max. 60 m/min
Eilgang Z-Achse: max. 60 m/min
Maschinenlänge: 7500 mm
Maschinenbreite: 5500 mm
Maschinenhöhe: 3500 mm
Maschinengewicht ca.: 26 t
Eilgang C-Achse: max. 25 U/min
Eilgang A-Achse: max. 20 U/min
A-Achse (Schwenkachse): - 30 / + 120 °

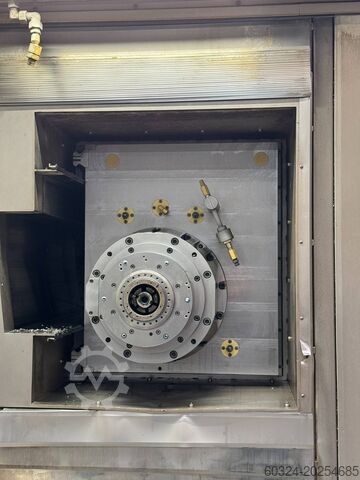

C-Achse (Rundtischachse): 360 °

Zusatzinformationen:
- Horizontalmaschine, Y-Achse vertikal angeordnet
- Maschinenständer ausgeführt als Schweißkonstruktion
- aufgestellt auf höhennivellierbaren Präzisionskeilschuhen,
Spänewanne mit Kühlschmiermitteleinrichtung,
für äußere Schwallwasserkühlung
Inhalt: ca. 400 Liter, mit Reinwasserpumpe,
ND-Kreis, ca. 40 1/min bei ca. 5 bar und
Spüldüsen an der Z-Achse und/oder der Spindel
- vollständige Sicherheitsverhausung
- Innenauskleidung Edelstahl
- Arbeitsraumbeleuchtung
- manuelle Beladetür zum Arbeitsraum mit
Polycarbonat-Sicherheitsscheibe mit Glasvorsatzscheibe
- seitliches Sichtfenster zum Arbeitsraum mit Polycarbonat- Sicherheitsscheibe
mit Glasvorsatzscheibe
- Wartungsbereich frei zugänglich
- Hohlschaftkegel HSK 100
- Werkzeug spannen über Federn, Werkzeug lösen hydraulisch
- Werkzeugspannkontrolle
- Konusreinigung
- inkl. Spindelorientierung
