Auswuchtmaschine horizontal für Rotoren

HOFMANN UHK 26

Technische Details:

Wuchtkörpergewicht max.: 12500 kg
Wuchtkörperdurchmesser ohne Bearbeit.-Einheit: 1500 mm
Bettlänge: 3000 mm
Umlaufdurchmesser: 2400 über Maschinenbett mm
Rotorwelle: Ø 1500 über Bandantreb
Spannung: 400 / 50 V/Hz
Antriebsleistung: 22 kw
Anschlußleistung: 25 kVA / 20 kW
Druckluft: 6 bar
Maschinengewicht ca.: ca. 5,5 t
Abmessung Maschine ca. LxBxH: 3,3 x 1,5 x 2,0 m
Abmessungen Schaltschrank: 650 x 610 x 2150 mm

Horizontale Auswuchtmaschine, funktional siehe Video, demontiert, ladebereit ab Leipzig.
Die Auswuchtmaschine dient zum Messen und Auswuchten der statischen bzw. dynamischen Unwucht von Rotoren.

Antriebsbock/Auswuchtdrehzahl:
5-Gänge und Rückwärtsgang (Schaltgetriebe) max. 80 U/min; 160 U/min.; 290 U/min.; 470 U/Min.; 630 U/min.
inkl. Messelektronik PCX
Messverfahren kraftmessend
Messbereich der Elektronik Drehzahl 60 bis 30.000 U/min.
Lagerzapfen Ø 40 - 178mm / 140 - 445mm
Lrjdpfsu Iczrex Afdjw
2 Stück Grundkörper (Stahlgusskörper), Einlagerungslänge zwischen den Lagerständern bis ca. 3000mm, Verstellung mit Handratsche über Zahnstange, mit Verlängerung 1500mm

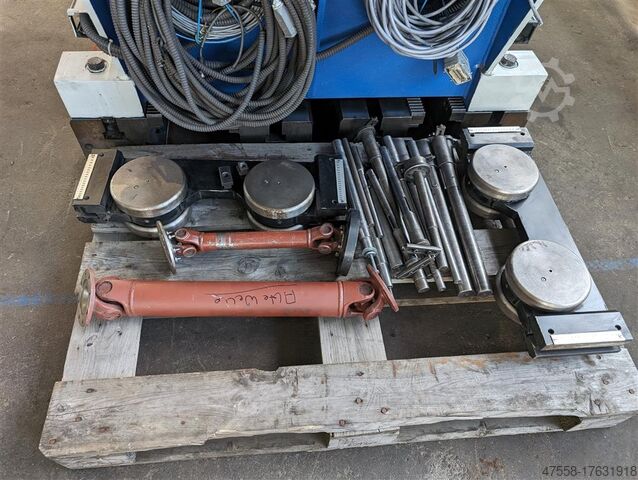

2 Stück Lagerständer/Schwinglagerböcke:
Spitzenhöhe 1200mm im Bett gemessen; 2x Rollen Ø 195 x 56mm; 2x Rollen; Achsabstand 205mm; Verstellweg 350mm vertikal


*
