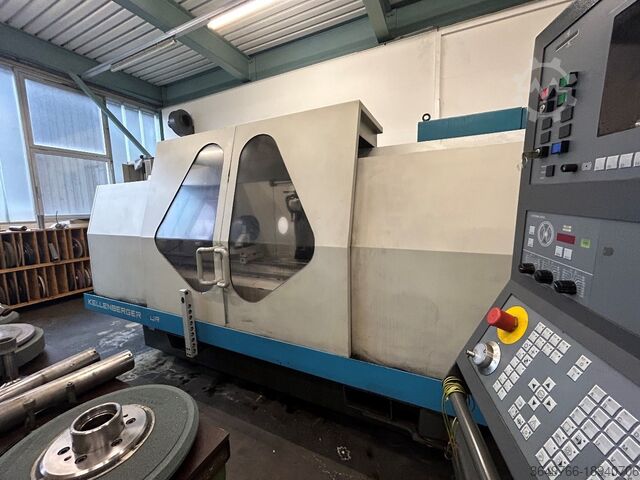

Rundschleifmaschine

Kellenberger KEL-VARIA

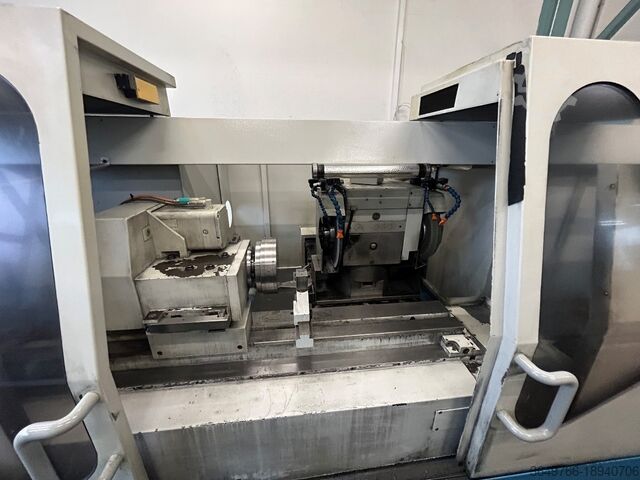

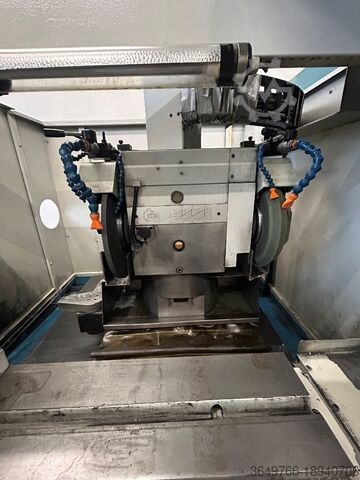

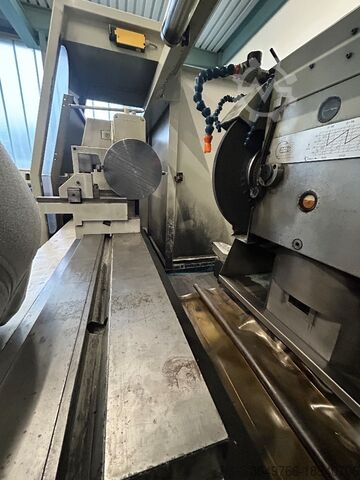

Zustand: gebraucht, _____ Beschreibung: Werkstückspindelstock: Schwenkbereich:-10°/+100° Drehzahl:800 U/min Spitzenhöhe:175 mm Aufnahmekonus innen:MK5 Kurzkegelaufnahme aussen:DIN 55026 Werkstückgewicht max.:150 kg Schleifspindelstock: Ausführung:Tandem Schleifspindelstock B-Achse:-210°/+30° Innenschleifeinrichtung:Innenschleifspindel Schleiftisch (X-Achse): X-Achse: 320 mm Geschwindigkeit max.:7,5 m/min Auflösung:0,1 μm Untertisch (Z-Achse): Spitzenweite:1.000 mm Z-Achse:1.150 mm Geschwindigkeit max.:15 m/min Auflösung:0,1 μm Ausstattung /Zubehör: Kühlmittelversorgung:KSS-Anlage mit Filter Emulsionsnebelabscheider:Mechanisch Reitstock:MK4, Hub 50 mm Bljdpfx Aaowz T Azj Ijp Werkstückmessung I:Movomatic TMP 91 Werkstückmessung II:Movomatic TNU 91 Werkzeugvermessung:Marpos A 90 Einrichtebetrieb:Elektronisches Handrad Zubehör:Diverse Flansche, Spitzen und Futter

Zustand: gebraucht, Rundschleifmaschine KELLENBERGER KEL VARIA CNC #4630 Blodpfx Asxmg Eksa Isp

Zustand: gebraucht, Baujahr: 2003, Schleifdurchmesser 450 mm Schleiflänge 1500 mm Spitzenhöhe 225 mm Fotos von hahezu baugleicher Maschine in 1000mm Ebenfalls geometrisch überholt und teillackiert. 1x Schleifscheibenausrüstung LINKS 500x80x203,2mm 1x Schleifscheibenausrüstung RECHTS 400x63x127mm 1x Innenschleifeinrichtung Ø120mm für 2 HF-Spindeln (Motor- und HF-Spindel) Spitzenhöhe 225mm Schleifkopfmotor: Antriebsleistung 9,2kW B-ACHSE: CNC-gesteuerte B-Achse KELCO 120: v konstant 35m/s od. 45m/s_Anpassung n Schleifspindel durch Steuerung_(standard) Halbautomatische Auswuchteinrichtung, ELASO, Typ EB 500 MFV 1230: Schnellfrequenz-Innenschleifspindel mit Öl-Luft-Schmierung Hochleistungs-Motorspindel M34-FAVY100.R620-20/4, Fettdauerschmierung Auswuchtdorn Betriebseinheit zu MFV und MFZ Spindeln Hydraulischer Pinolenrückzug für den Reitstock Mikroverstellung am Reitstock Pneumatische Entlastung für den Reitstock Parkposition Reitstock Standard Werkstückspindelstock MK5 CNC gesteuerte C-Achse zu Werkstückspindelstock standard Sinuslineal für die direkte Winkelmessung mittels Endmassen Großverstellung schwenkbares Unterteil für den Standard Werkstückspindelstock Werkstückspindelstock verstärkt MK5 CNC gesteuerte C-Achse zu Werkstückspindelstock verstärkt Unterteil Fest für den Werkstückspindelstock verstärkt Kühlmittelzuführung durch die Werkstückspindel Abrichtgerät am Untertisch - mit 2x 0053.05 und 2x 0053.20, hinter W-Sp-Stock und Reitstock Abrichtgerät auf dem Obertisch, mit Pos. 1x 0053.01, 1x 0053.03, 1x 0053.13 späteren Anschluss des HF-Abrichtgerätes für rot. Abrichtwerkzeuge (RENAUD) Verstellplatte für den universellen Einsatz des HF-Abrichtgerätes Innen+Aussen KELPOS: Aktive Längspositionierung MOVOMATIC, GAP : Anschnitt-Sensor MOVOMATIC KELSET : Werkzeugvermessungssystem KELSET, MARPOSS 1900 Liter: Endlos-Bandfilter, mit Hebestation, 100l/min bei 2,0bar, vorgesehen für 2 Maschinen Bjdpfxjxflcre Aa Islp Vollverschalung Verschalung mit Revisionstüren links und rechts Elektrische Verriegelung der Seitentüre (Schleifscheibenwechsel) Vorbereitung für den kundenseitigen Anschluss einer Schleifnebel-Absauganlage Kühlgerät für die Rückk. des H2O-Kreislaufes (Schleifkopf und HF-Sp.) Schaltschrankbeleuchtung mit Türschalter Daten vom Lieferschein. Daten ohne Gewähr

Zustand: gut (gebraucht), Baujahr: 1999, Betriebsstunden: 16.000 h, Funktionsfähigkeit: voll funktionsfähig, Maschinen-/Fahrzeugnummer: 650341, Baujahr 1999 mit Fanuc 18 TB – 3 Achsen XZB Marposs E30/E20 Herstellungsland: CH Spannung: 400V/50Hz/3ph Abmessungen: 410x220x190 cm Eigengewicht der Maschine: 5.000 kg TECHNISCHE DATEN Numerische Steuerung: Fanuc 18TB Zwischenteil Fester Zwischenteil: Schleifkopf R Schwenkbarer Teil mit manueller Indexierung 2,5°: R / RS / UR / URS -210° bis +30° Schwenkbarer Teil mit automatischer Indexierung 2,5°: R / RS / UR / URS -210° bis +30° B-Achse, Auflösung 0,1'': R / RS / UR / URS -210° bis +30° Standard-Werkstückspindelkopf Schwenkbereich: -10° (+100°) Spindeldrehzahl (stufenlos): 6–600 min⁻¹ Spannaufnahme innen: MK5 Reduzierhülse: MK5/MK4 Kurzkegelaufnahme außen: DIN 55026 / Gr.5 Zulässiges Drehmoment: 160 Nm Garantierte Rundheit für Futterarbeiten Standard: 0,5 µm Option: 0,2 µm Werkstückgewicht zwischen Spitzen: 150 kg Reitstock Konusaufnahme: MK4 Pinolenhub: 50 mm / 2° Option: Feinzustellung mit Korrektur (Ø +/- 150 µm) Bedpfew T Tb Hjx Aa Ielp Schleifscheibendaten Durchmesser 300: 27 m/s Durchmesser 400: 35 m/s Durchmesser 500: 45 m/s Schleifkopf UR Leistung: 9,2 kW / 12,5 PS Schleifscheibenaufnahme links max.: Ø 500 x 80 mm Rechts, zusätzlich max.: Ø 400 x 63 mm Innenschleifeinrichtung: Spindel HJN 828 Untere Tisch (Z-Achse) Spitzenweite: 1.000 mm Max. Wege: 1.150 mm Max Geschwindigkeit: 15 m/min Max Auflösung: 0,1 µm Obere Tisch Spitzenweite 1.000 mm, Schwenkung 0 bis 9° Schleifschlitten (X Achse) Max. Hub: 320 mm Max. Geschwindigkeit: 7,5 m/min Max. Auflösung: 0,1 µm Pneumatik Mindestanschluss: 6 bar Luftverbrauch: ca. 0,6 m³/h Kühlmittel Max. Anschlussdruck: 3 bar Platzbedarf (Version 1000): 3.600 x 2.000 mm Technische Angaben ohne Gewähr für Irrtümer oder Auslassungen.

Zustand: gebraucht, Schleifdurchmesser 450 mm Schleiflänge 1000 mm Spitzenhöhe 225 mm Als weltweit führendes Unternehmen im Bereich Kellenberger – Überholung / Retrofit sind wir nicht nur in der Lage die Maschinen in Neumaschinen-Qualität und mit Gewährleistung auszuliefern, sondern können Ihnen darüber hinaus auch den Service für Ihre Maschinen chine wird überholt nach Blodpfx Aeuwv Hyea Iop Herstellernorm geliefert. Fotos von bereits gelieferten Maschinen mit Zusatzoptionen. Mechanische Überholung: -komplette Maschine nach Kellenberger Messprotokoll überholt -Neue servicefreundliche Kabine -Neulackierung Elektrische Überholung: -Neue moderne CNC-RUNDSCHLEIFMASCHINEN-Steuerung -Neu aufgebauter Schaltschrank -Neue Antriebstechnik -Austausch sämtlicher elektrischer Leitungen Berus Druckschalter etc. -Neue Absolut-Glasmaßstäbe in x- und z -Neuer Absolut Drehgeber (Bei-B-Achse) Fotos von bereits gelieferter Maschine mit anderen Optionen. Schleikopfvariante UR/RS: -Schleifscheibenanordnung für Aussen -und für Schrägeinstichschleifen hintereinander! -Dadurch jeweils 400mm Scheibendurchmesser! -Dadurch wesentlich geringere Kollisionsgefahr -Einfacheres programmieren -Schleifscheibenausrüstung jeweils 400x63x127mm -Einrichtung zum Betrieb einer HF-Spindel -Spindel optional gegen Aufpreis -B-Achse CNC gesteuert zum Aussen-Plan- und Innenschleifen in einer Aufspannung. Schwenkbereich +10°/-270° -C-Achse zum Polygonschleifen optional gegen Aufpreis -Unterteil fest -Schleifkopfmotor 10,0 KW -Reitstock -Marposs Messsystem zur Schleifscheibenvermessung. -Längspositionierung Marposs

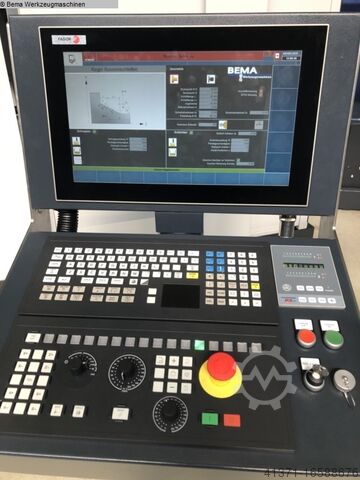

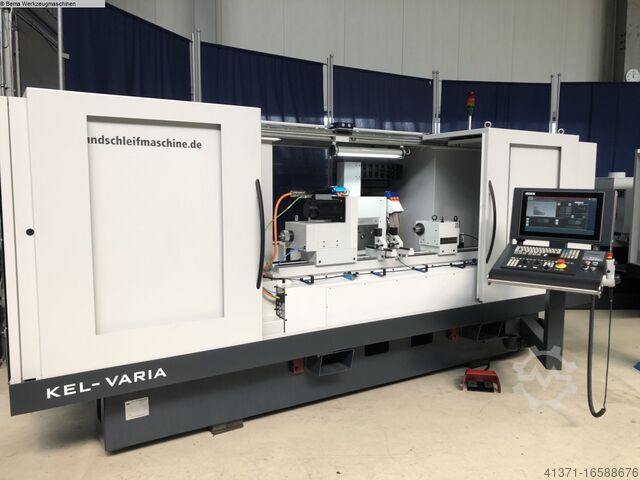

Zustand: gebraucht, Schleifdurchmesser 350 mm Schleiflänge 1000 mm Spitzenhöhe 175 mm Raumbedarf ca. 3,6/3,5 m Als weltweit führendes Unternehmen im Bereich Kellenberger – Überholung / Retrofit sind wir nicht nur in der Lage die Maschinen in Neumaschinen-Qualität und mit Gewährleistung auszuliefern, sondern können Ihnen darüber hinaus auch den Service für Ihre Maschinen is: Kellenberger Kel-Varia Baureihe mit Kelco 90 Steuerung. Mechanische Überholung: -komplette Maschine nach Kellenberger Messprotokoll überholt -Neue servicefreundliche Kabine -Neulackierung Elektrische Überholung: -Neue moderne CNC-RUNDSCHLEIFMASCHINEN-Steuerung mit BEMA Runschleifoberfläche -Neu aufgebauter Schaltschrank -Neue Antriebstechnik -Austausch sämtlicher elektrischer Leitungen Berus Druckschalter etc. -Neue Absolut-Glasmaßstäbe in x- und z -Neuer Absolut Drehgeber (Bei-B-Achse) Standardausstattung: -WSS mit Konus MK5, optional mit Adapter MK5/Kurzkegel -RST mit MK4 Konus. Optional mit Feinverstellung -Schleifspindelstock T1/T2/T3 -T1 Schleifscheibendurchmesser 400mm -T2 Schleifscheibendurchmesser 300mm Bsdeuwv H Tepfx Aa Islp -T3 Innenschleifeinrichtung riemengetrieben über Schleifspindelmotor. -Schleifspindelmotor 4,4KW -B-Achse hochauflösend -Marposs Messsystem zur Schleifscheibenvermessung. -Längspositionierung Marposs -GAP Control (Sensor am Schleifspindelstock)ELASO integriert in die Steuerungsoberfläche -Halbautomatisches Wuchten von ELASO integriert in die Steuerungsoberfläche -BEMAT Schleifscheibenvermessung Optionen gegen Aufpreis: -HF Innenschleifspindel -Hochgenauer, höchst kippsteifer Werkstückspindelstock -Messteuerung -Absaugung -Papierbandfilter Steuerung: Schleif-Grundzyklen -Werkstück Nullen mit Z-Pos (Längspositionieren) -Schleifscheiben Vermessung mit BEMAT -Anschnitt-Sensor GAP -Vermessen Abrichtdiamanten -Korrekturen -Außen- und Innenrundschleifen (Pendel und Einstechschleifen) -Außen- und Innenkegelschleifen (schwenken der B-Achse, Abrichten mit gerader Scheibe) -Außen- und Innenradiusschleifen (Radius auf Scheibe abgerichtet) Optionale Schleifzyklen -Profil Einstechen außen und innen mit Profilscheibe -Profil Schleifenaußen- und innen mit gerader Scheibe -Ein- und mehrgängige Außen- und Innengewinde Schleifen mit frei wählbaren Flankenwinkel -Trapezgewinde Schleifen -Unrundschleifen außen und innen 15.000

Zustand: gebraucht, Schleifdurchmesser 350 mm Schleiflänge 1000 mm Spitzenhöhe 175 mm Raumbedarf ca. 3,6/3,5 m Als weltweit führendes Unternehmen im Bereich Kellenberger – Überholung / Retrofit sind wir nicht nur in der Lage die Maschinen in Neumaschinen-Qualität und mit Gewährleistung auszuliefern, sondern können Ihnen darüber hinaus auch den Service für Ihre Maschinen is: Kellenberger Kel-Varia Baureihe mit Kelco 90 Steuerung. Mechanische Überholung: -komplette Maschine nach Kellenberger Messprotokoll überholt -Neue servicefreundliche Kabine -Neulackierung Elektrische Überholung: -Neue moderne CNC-RUNDSCHLEIFMASCHINEN-Steuerung mit BEMA Runschleifoberfläche -Neu aufgebauter Schaltschrank -Neue Antriebstechnik -Austausch sämtlicher elektrischer Leitungen Berus Druckschalter etc. -Neue Absolut-Glasmaßstäbe in x- und z -Neuer Absolut Drehgeber (Bei-B-Achse) Standardausstattung: -WSS mit Konus MK5, optional mit Adapter MK5/Kurzkegel -RST mit MK4 Konus. Optional mit Feinverstellung -Schleifspindelstock T1/T2/T3 -T1 Schleifscheibendurchmesser 400mm -T2 Schleifscheibendurchmesser 300mm -T3 Innenschleifeinrichtung riemengetrieben über Schleifspindelmotor. -Schleifspindelmotor 4,4KW -B-Achse hochauflösend -Marposs Messsystem zur Schleifscheibenvermessung. -Längspositionierung Marposs -GAP Control (Sensor am Schleifspindelstock)ELASO integriert in die Steuerungsoberfläche -Halbautomatisches Wuchten von ELASO integriert in die Steuerungsoberfläche -BEMAT Schleifscheibenvermessung Optionen gegen Aufpreis: -HF Innenschleifspindel -Hochgenauer, höchst kippsteifer Werkstückspindelstock -Messteuerung -Absaugung -Papierbandfilter Steuerung: Schleif-Grundzyklen -Werkstück Nullen mit Z-Pos (Längspositionieren) -Schleifscheiben Vermessung mit BEMAT Bedpfx Aaouwv H Hs Ijlp -Anschnitt-Sensor GAP -Vermessen Abrichtdiamanten -Korrekturen -Außen- und Innenrundschleifen (Pendel und Einstechschleifen) -Außen- und Innenkegelschleifen (schwenken der B-Achse, Abrichten mit gerader Scheibe) -Außen- und Innenradiusschleifen (Radius auf Scheibe abgerichtet) Optionale Schleifzyklen -Profil Einstechen außen und innen mit Profilscheibe -Profil Schleifenaußen- und innen mit gerader Scheibe -Ein- und mehrgängige Außen- und Innengewinde Schleifen mit frei wählbaren Flankenwinkel -Trapezgewinde Schleifen -Unrundschleifen außen und innen 15.000

Zustand: gebraucht, Baujahr: 2002, Schleifdurchmesser 450 mm Schleiflänge 1500 mm Spitzenhöhe 225 mm Steuerung FAGOR AUSSTATTUNG -T1 500mm Schleifscheibendurchmesser -T2 400mm Schleifscheibendurchmesser -T6 Innenschleifvorrichtung -T7 Innenschleifvorrichtung -Spindelmotor wsssergekühlt 9,8KW -Marposs Werkzeugvermessung -Aktive Längspositionierung -Kel-Set -GAP an T1 und T2 von ELASO berührungslos integriert in die Steuerungsoberfläche -GAP an T3/T4 über Fluid Sensor -Halbautomatisches Wuchten von ELASO integriert in die Steuerungsoberfläche für T1/T2 -Reitstock hydraulisch mit Feinverstellung +/150 my -Abrichtgerät am Untertisch werkstückspindelseitig -Abrichtgerät am Untertisch reitstockseitig -Abrichtgerät auf dem Obertisch -Neue service- und bedienerfreundliche Umhausung SONDERAUSSTATTUNG: Werkstückspindelstock mit Direktantrieb *dringend empfohlen zum Unrundschleifen *Werkstückgewicht fliegend max. 75kg *Werkstückgewicht zwischen Spitzen 150kg *wassergekühlt *MK5 kombiniert mit Kurzkegelaufnahme DIN 55026 *Orientierter Spindelhalt *festes Unterteil B-Achse mit Direktantrieb Spitzenhöhe 225mm *extrem verwindungssteif *hochgenau in der Positionierung *Auflösung ° *wassergekühlt MECHANISCHE ÜBERHOLUNG: -komplette Maschine nach Kellenberger Messprotokoll überholt -Neulackierung Hydraulikaggregat neu: -bessere Temperierung (Ölkühler) -Energieeinsparend: Nur eine Pumpe. Auch diese nicht im Dauerlauf! -Drucküberwachung -Überwachung des Wasseranteils im Hydrostatiköl. (Beschädigungen der Faltenbälge werden vorzeitig erkannt) Hydrostatischer Gewindetrieb in x -verschleißfrei, da im Betrieb keine Berührung stattfindet -keine Genauigkeitsverluste, auch in langem Betrieb unter Volllast bei maximaler Geschwindigkeit -reibungsfrei bei geringen Geschwindigkeiten -keinerlei Umkehrsprung der Reibkraft bei Drehrichtungswechsel -überträgt geringste Drehbewegungen -auch bei geringen Geschwindigkeiten kein Stick-Slip-Effekt -keine Schwankungen des Reibmoments durch den Kugelumlauf -höhere Axialsteife wie Kugelgewindetriebe -vielfach bessere Dämpfung, dadurch bessere Werkstückoberfläche und Werkzeugstandzeit -keine Schwingungen durch den Kugelumlauf -auch für hohe Geschwindigkeiten und Beschleunigungen geeignet -günstige Alternative zum Linearmotor mit höherer Genauigkeit, vielfach geringerer Erwärmung. -vielfach geringere Verlustleistung und hieraus keine Probleme mit Spänen am Permanentmagneten -vielfach geringere Kühlleistung als Linearmotoren Elektrische Überholung: -Neue moderne CNC-RUNDSCHLEIFMASCHINEN- Steuerung mit BEMA Runschleifoberfläche -Neu aufgebauter Schaltschrank -Neue Antriebstechnik -Austausch sämtlicher elektrischer Leitungen Berus Druckschalter etc. -Neue Absolut-Glasmaßstäbe in x- und z -Neuer Absolut Drehgeber (Bei-B-Achse) Steuerung: Die Schleifsoftware besteht aus einer Basis-Lizenz und diversen Optionen die je nach Ausrüstung der Maschine möglich sind. Software Basis: - Aussen-, und Innenpendelschleifen - Aussen-, und Inneneinstechschleifen - Aussen-, und Innenplanpendelschleifen - Aussen-, und Innenplaneinstechschleifen - Aussen-, und Innenkegelpendelschleifen Blsdsuxfu Njpfx Aa Iop - Aussen-, und Innenradiusschleifen, Radius auf Scheibe abgerichtet - Halb-Automatisches Pendelschleifen - Werkstüc...

Zustand: gebraucht, Baujahr: 2002, Schleifdurchmesser 350 mm Schleiflänge 1000 mm Spitzenhöhe 175 mm Raumbedarf ca. 3,6/3,5 m Fotos von baugleicher Maschine in Spitzenhöhe 225mm Basis: Kellenberger Kel-Varia UR175-1000 Kelco 120 Schleifkopf UR mit T1-T2-T3 Grundausstattung: -T1 500mm Schleifscheibendurchmesser -T2 400mm Schleifscheibendurchmesser -B-Achse stufenlos, hochauflösend -Marposs Messeinrichtung zur Werkzeugvermessung -Aktive Längspositionierung -GAP an T1 und T2 von ELASO berührungslos integriert in die Steuerungsoberfläche Bsdpfxouxfuce Aa Ielp -Halbautomatisches Wuchten von ELASO integriert in die Steuerungsoberfläche -Reitstock mit Handrückzug -Werkstückspindelstock MK5 mit Kurzkegelaufmahme DIN 55026 -Innenschleifeinrichtung riemengetrieben Optionen gegen Aufpreis: - neuer Werkstückspindelstock hochgenau mit Torqueantrieb - Innenschleifeinrichtung für Hochfrequenzspindeln Durchmesser 120mm -HF-Innenschleifspindel Fischer MFM-1224/42/31 D-21 -HF-Spindel mit HSK-Aufnahme 24.000 U/min mit integriertem GAP Sensor. (Lieferzeit) -CNC-gesteuerte C-Achse -Unrundschleifen -hydrostatische Gewindespindel in x -neues Hydrostatikaggregat mit nur 1 Pumpe und Druckspeicher somit bessere Energieeffizienz. -Überwachung des Wasseranteils im hydrostatischen Systems -Absaugung Weitere Optionen auf Anfrage möglich Mechanische Überholung: -komplette Maschine nach Kellenberger Messprotokoll überholt -Neue servicefreundliche Kabine -Neulackierung Elektrische Überholung: -Neue moderne CNC-RUNDSCHLEIFMASCHINEN-Steuerung mit BEMA Runschleifoberfläche -Neu aufgebauter Schaltschrank -Neue Antriebstechnik -Austausch sämtlicher elektrischer Leitungen Berus Druckschalter etc. -Neue Absolut-Glasmaßstäbe in x- und z -Neuer Absolut Drehgeber (Bei-B-Achse) Steuerung: Die Schleifsoftware besteht aus einer Basis-Lizenz und diversen Optionen die je nach Ausrüstung der Maschine möglich sind. Software Basis - Aussen-, und Innenpendelschleifen - Aussen-, und Inneneinstechschleifen - Aussen-, und Innenplanpendelschleifen - Aussen-, und Innenplaneinstechschleifen - Aussen-, und Innenkegelpendelschleifen - Aussen-, und Innenradiusschleifen, Radius auf Scheibe abgerichtet - Halb-Automatisches Pendelschleifen - Werkstück Nullen - Schleifscheiben Nullen - Vermessen der Abrichtdiamanten - 2 Formdiamanten - 1 Formdiamant oder Abrichtrolle (Abrichtrolle nötig) - Formrolle (Abrichtrolle nötig) - 3 Flachabrichter - Korrekturen - Z-Positionsmessung (Taster nötig) - GAP Antasten (Anschleif-Vorrichtung nötig) OPTIONEN gegen Aufpreis: Software Profil Einstechschleifen: - Aussen-, und Innenprofileinstechschleifen mit Profilscheibe Software Profilschleifen: - Aussen-, und Innenprofilschleifen mit Gerader Scheibe Software Gewindeschleifen: - Ein-, und Mehrgängige Aussen-, und Innengewinde Schleifen mit Gewinde auf der Scheibe abgerichtet. Abrichten von Ein-, und Mehrrillen Scheibe. Flankenwinkel frei wählbar. Software Trapez-Gewindeschleifen: - Zusätzliches Abrichten von Trapezgewinden möglich Aussen-, und Innenunrundeinstechschleifen: - Aussen-, und Innenunrundpendelschleifen Software Unrundschleifen: Voraussetzung für das Unrundschleifen ist eine Ausrüstung der Werkstückachse mit einem hochauflösenden Drehgeber, damit die Achse als C-Achse betrieben werden kann. Das Unrund...

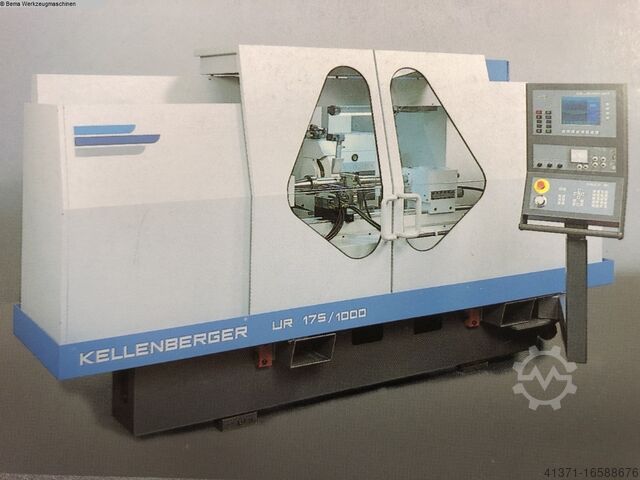

Zustand: gebraucht, Schleifdurchmesser 350 mm Schleiflänge 1500 mm Spitzenhöhe 175 mm Scheibe links 600mm Bljdpfjt Ii Rfex Aa Ijp Schleifspindelstock fest. Nicht drehbar. Mit neuer FAGOR Steuerung mit BEMA Rundschleifoberfläche. Mit neuer servicefreundlicher Kabine. Komplett überholt nach Kellenberger Messprotokoll
