Hochpräzise Messung von Schneidwerkzeugen

KITOTEC CT-12000-D

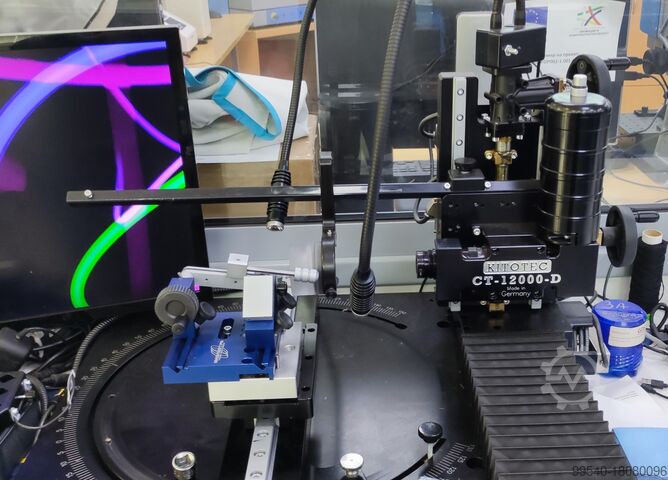

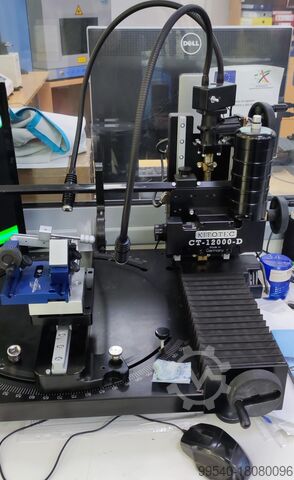

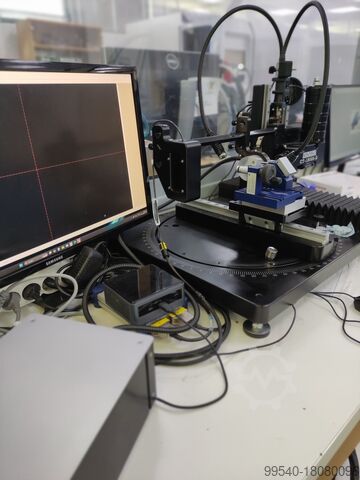

KITOTEC CT-12000-D Hochpräzisions-Messmaschine für Schneidwerkzeuge (2021)

Die KITOTEC CT-12000-D ist ein universelles Hochpräzisions-Messgerät für unterschiedlichste Anwendungsfälle: Direktes Messen spezieller Winkel von Bohrern, Gewindebohrern, Fräsern, Reibahlen, Wendeschneidplatten oder Sägen – wie zum Beispiel Normal- und Spanwinkel, Freiwinkel, Helixwinkel, Schneidenwinkel, Stirnschneidenwinkel, Teilung, Kerndurchmesser, Querschneide, Querschneidenwinkel, Freiwinkel axial, Radius-/Mittelpunktmessung, Fadenkreuz (einfach und drehbar), Spannutwinkel und radialer Freiwinkel.

Messlänge 250 mm.
Schwenkbereich ca. 280° mit 300 mm-Schiebemontageplatte.
Dübel-System in verschiedene Positionen versetzbar.

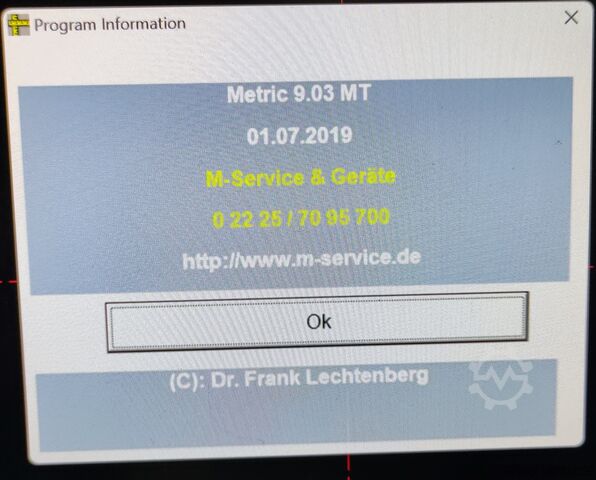

Messsoftware Metric MT 9.02. Die Pixelauflösung im höchsten Zoomlevel mit 0,5x Konversionslinse beträgt 2 Mikrometer.
Inklusive: Rollomatic Concentricity Pro mit Adapterplatte.

- 12-fach Zoomsystem mit 0,67x-Adapter
mit abgewinkeltem optischem System
- Vorsatzlinse 0,5x
Gsdpfx Adsvi Enajgoug
- Doppelführungsschienen-System in Z- und Y-Achse
- Z-Achse 170 mm – Steigung 1 mm
mit Auflösung 0,001 mm
- X-Achse 100 mm – Steigung 1 mm
- Y-Achse 250 mm – Steigung 5 mm (Kugelgewindespindel)
mit Messsystem-Auflösung 0,001 mm
- Dreheinheit 280° mit 150 mm mit V-Block
und Rückanschlag, kleiner V-Block für kleinere Werkzeuge
- LED-Kaltlichtquelle mit Schlitz-Ringlicht
und Diffusor – beweglich
- Doppel-LED-Spot mit Schwanenhalsarmen
- Durchlicht, parallel, mit verschiebbarem Halter
blau für automatische Messfunktionen
- Messsoftware Metric MT 9.02
- Schnittstelle zur XZ-Achsen-Auslesung in die Software

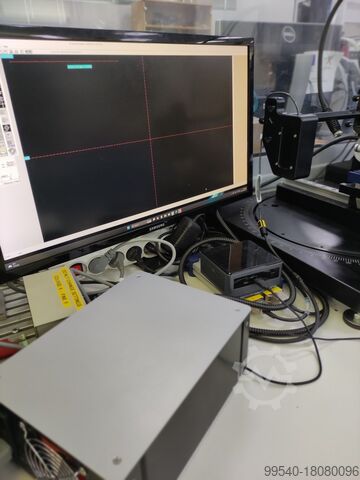

- inkl. NUC-PC 4K WIN 10 GB
