Leit- und Zugspindeldrehmaschine

MATRA MD40

Drehdurchmesser über Bett: 870 mm
Drehdurchmesser über Support: 520 mm
Drehlänge: 2100 mm
Drehdurchmesser in der Grube: 1080 mm
Grubenlänge: 430 mm
Drehzahlen: 24
Drehzahlbereich: 8 - 1000 U/min
Dedpscxxmisfx Aaxoup
Spindelbohrung: 103 mm
x-Achse: x = 1830, x² = 160 mm
y-Achse: 415 mm
Längsvorschübe:: 104
Vorschub:: 0,1 - 61,6 mm/U
Vorschub:: 0,0038 - 2 19/64 Zoll/U
Planvorschübe: 104
Plansupportvorschübe:: 0,3 - 18,4 mm/U
Planvorschübe: 0,0012 - 47/64 Zoll/U
Gewindesteigungen - Anzahl: 72 Stück
Gewinde - mm Steigung: 0,5 - 240 mm
Gewinde - Zoll: 60 - 1/8 inch.
Gewinde - Modul: 0,125 - 60 mm
Planschlittenweg: 450 mm
Oberschlitten: 160 mm
Eilgang längs: 5140 mm/min
Eilgang plan: 2570 mm/min
Reitstock-Querverschiebung aus der Mittellage: 10 mm
Pinole:: Morse 6
Pinolenhub: 280 mm
Frequenz: 50 Hz
Betriebsspannung: 380 V
Steuerspannung: 220 v
Nennstrom: Sicherung: 50 A
Nennstrom: 30 A
Gesamtleistungsbedarf: 13 kW
Maschinengewicht ca.: 4,8 t
Raumbedarf ca.: 4,1x1,5x1,9 m

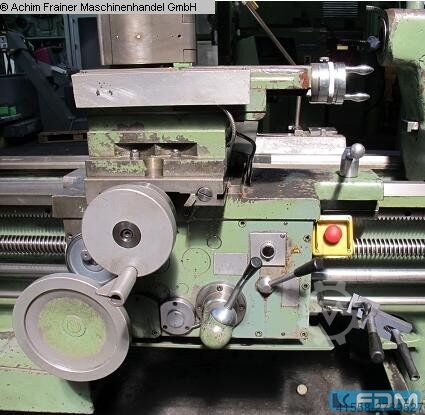

Matra MD40 Zug- und Leitspindeldrehmaschine, mit:
- Original Forkardt F400 3-Backen-Futter,
- Herausnehmbarer Brücke,
- Original MiniWizard 2 Achs-Digitalanzeige mit addiertem x & x² Wert,
- 3 Glasmaßstäben,
- Multifix Schnellspannvorrichtung,
- Vorschübe:
Axial: 0,24 - 32,87 mm/U in 128 Stufen
Radial: 0,07 - 9,86 mm/U in 128 Stufen
- Gewinde:
Metrisch: 0,125 - 60 ~m in 128 Stufen
Zöllig: 128 - 15/16 ~DP in 128 Stufen
Metrisch: 0,5 - 240 ~mm in 128 Stufen
Zöllig: 32 - 15/64 ~1" in 128 Stufen
- Abschwenkbarer Spindelschutz mit Sicherheits-Schalter,
- 2x Sicherheits-Not-Aus und
- Abschließbarem Hauptschalter.
