Bearbeitungszentrum

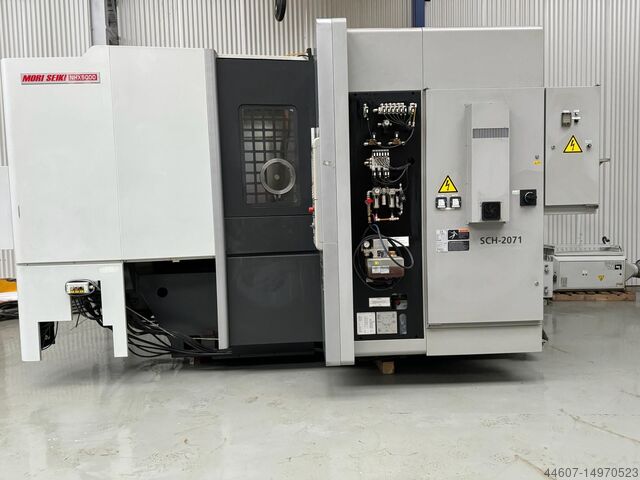

Mori Seiki NHX-5000

Zustand: einsatzbereit (gebraucht), Baujahr: 2011, Verfahrweg X-Achse: 730 mm, Verfahrweg Y-Achse: 730 mm, Verfahrweg Z-Achse: 880 mm, Tischbelastung: 500 kg, Spindeldrehzahl (max.): 12.000 U/min, Leistung des Spindelmotors: 22.000 W, Anzahl der Achsen: 4, Dieser 4s MORI SEIKI NHX 5000 wurde im Jahr 2011 hergestellt. Sie verfügt über ein Doppelpalettensystem mit einer Palettengröße von 500 × 500 mm und einer maximalen Palettenlast von etwa 500 kg. Die Spindeldrehzahl erreicht bis zu 12.000 Umdrehungen pro Minute, die Kapazität des Werkzeugmagazins beträgt 40 Werkzeuge. Wenn Sie auf der Suche nach hochwertigen Bearbeitungsmöglichkeiten sind, sollten Sie das horizontale Bearbeitungszentrum NHX 5000 von MORI SEIKI in Betracht ziehen, das wir zum Verkauf anbieten. Kontaktieren Sie uns für weitere Details. • Palettensystem: Doppelpalette; Größe 500 × 500 mm; Tragfähigkeit ≈ 500 kg • Werkzeugsystem: Magazin 40 Werkzeuge (optional 60 / 120); Werkzeug-zu-Werkzeug ≈ 0,9 s; Span-zu-Span ≈ 2,8 s • B-Achse: Kontinuierlich 360°; Indexierungsauflösung 0,001° • Eilgang (X/Y/Z): ≈ 60 m/min • Genauigkeit/Konstruktion: Hochpräzise Linearführungen; thermisches Wegmesssystem; Glasmaßstäbe (je nach Konfiguration) Technical Specification Dujdpfx Amoyh Hzysajw Taper Size BT 40

Zustand: einsatzbereit (gebraucht), Baujahr: 2017, Betriebsstunden: 15.208 h, Verfahrweg X-Achse: 730 mm, Verfahrweg Y-Achse: 730 mm, Verfahrweg Z-Achse: 880 mm, Gesamtgewicht: 12.000 kg, Spindeldrehzahl (max.): 15.000 U/min, Leistung des Spindelmotors: 21.000 W, Anzahl der Achsen: 4, Diese 4-Achsen-DMG MORI NHX 5000 wurde 2017 hergestellt. Sie verfügt über eine maximale Spindeldrehzahl von 15.000 U/min und einen Verfahrweg von 730 mm in der X- und Y-Achse, mit einem Z-Achsen-Verfahrweg von 880 mm. Die Maschine verfügt über eine robuste Palettengröße von 500 x 500 mm und eine Werkzeugkapazität von 40 Werkzeugen. Wenn Sie auf der Suche nach hochwertigen Bearbeitungsmöglichkeiten sind, sollten Sie das DMG MORI NHX 5000 Horizontal-Bearbeitungszentrum in Betracht ziehen, das wir zum Verkauf anbieten. Kontaktieren Sie uns für weitere Details. • Spindeldrehmoment: 111 Nm (kontinuierlich 85 Nm) • Werkzeughalter: BT40 • Werkzeugkapazität: 40 Werkzeuge (optionales Magazin 60 Werkzeuge) • Eilgang (X/Y/Z): 60 m/min • Beschleunigung (X/Y/Z): 1G • Palettengröße: 500 x 500 mm • Anzahl der Paletten: 2 Dsdoyt Hwzopfx Amasuw • Automatischer Drehpalettenwechsler: 2 Stationen • NC-Tisch B-Achse: Direktantrieb, Indexierung 0,001°, max. Geschwindigkeit 100 U/min • Maximale Palettenlast: Standard 500 kg (optional 700 kg) • Direktes Wegmesssystem; Linearmaßstab Standard • Steuerung: CELOS Siemens 840D sl mit 21,5" ERGOline Multitouch-Display • Elektronisches Handrad: Siemens • Kühlmittel durch Spindelvorbereitung bis zu 70 bar • Renishaw Messtaster OMP60 • Werkzeugbruch-Erkennungssystem • Maschinenstatus-Signallampe • Wasser-Glykol-Spindelkühlung • Anwendungs-Tuning-Zyklus (ATC) • Maschinenbett: 3-Punkt-Auflage • Stromanschluss: L1 L2 L3 N PE • Angeschlossene Last: 46 kVA • Maximaler Eingangsstrom: 67 A • Absicherung: 125 A • Kurzschlussstrom: 1,25 kA • Maximale Versorgungsspannung: 4,0 kV • Versorgungsspannung: 400 V ±10 % • Frequenz: 50 Hz • Steuerspannung: AC 230 V / DC 24 V • Betriebszeit: 27.715 h • Spindelstunden: 15,208 h Zusätzliche Ausstattung • Knoll KF110/700 • Knoll Strömungswächter • Hochdruck-Kühlmittelanlage • 2x Spanntürme (250 x 250 x 650 mm) TRIAG inkl. Zubehör • 95x Werkzeughalter HSK63 (verschiedene Spannmittel) Technical Specification Taper Size BT 40

Zustand: einsatzbereit (gebraucht), Baujahr: 2012, Betriebsstunden: 45.656 h, Funktionsfähigkeit: voll funktionsfähig, Maschinen-/Fahrzeugnummer: AX4E -NAOS 12-160, Verfahrweg X-Achse: 730 mm, Verfahrweg Y-Achse: 730 mm, Verfahrweg Z-Achse: 880 mm, Tischbelastung: 500 kg, Spindeldrehzahl (max.): 12.000 U/min, TECHNISCHE DETAILS Verfahrweg X-Achse: 730 mm Verfahrweg Y-Achse: 730 mm Verfahrweg Z-Achse: 880 mm Spindeldrehzahl max.: 12.000 U/min Antriebsleistung Frässpindel: 15 / 11 kW Drehmoment max.: 102 Nm Werkzeugaufnahme: SK 40 Abstand Spindelmitte bis Tisch: 80 - 800 mm Abstand Spindelnase und Tischmitte: 70 - 950 mm Anzahl der Paletten: 2 Palettengröße: 500 x 500 mm Werkstückgewicht max.: 500 kg Werkstückdurchmesser max.: 800 mm Werkstückhöhe max.: 1.100 mm Palettenwechselzeit: 9,5 s Indexierzeit: 1,49 s Anzahl der Werkzeugplätze: 60 Werkzeugdurchmesser max.: 70 mm Werkzeugdurchmesser bei freier Nachbarbox max.: 170 mm Werkzeuglänge max.: 550 mm Wechselzeit Werkzeug - Werkzeug: 0,9 s Eilgang: 60 m/min Vorschubgeschwindigkeit max.: 60.000 mm/min Tippvorschubgeschwindigkeit: 0 - 5.000 mm/min MASCHINEN-DETAILS Gesamtleistungsbedarf: 34 kVA Dsdpfxex I Amio Amasuw Abmessungen & Gewicht Raumbedarf: ca. 5500 x 3000 x 2800 mm Maschinengewicht: ca. 11,1 t Betriebsstunden: 45.656 h AUSSTATTUNG Späneförderer Kühlmitteleinrichtung Innere Kühlmittelzufuhr IF Knoll Werkzeugwechsler B-Achse Palettenwechsler Ölnebelabscheider Werkzeugbruchkontrolle Magazin Gewindefräsen Hinweis: Ein Nachweis über den Austausch der Spindel 2019 findet sich anbei.

Zustand: gut (gebraucht), Baujahr: 2004, Funktionsfähigkeit: eingeschränkt funktionsfähig, Verfahrweg X-Achse: 560 mm, Verfahrweg Y-Achse: 610 mm, Verfahrweg Z-Achse: 625 mm, Eilgang X-Achse: 60 m/min, Eilgang Y-Achse: 60 m/min, Eilgang Z-Achse: 60 m/min, Steuerungshersteller: Okuma, Steuerungsmodell: OSP-E100M, Werkstücklänge (max.): 600 mm, Werkstückbreite (max.): 710 mm, Werkstückgewicht (max.): 400 kg, Gesamthöhe: 2.760 mm, Gesamtlänge: 4.535 mm, Gesamtbreite: 2.415 mm, Tischbreite: 400 mm, Tischlänge: 400 mm, Tischbelastung: 400 kg, Gesamtgewicht: 10.000 kg, Spindeldrehzahl (max.): 8.000 U/min, Abstand Tischmitte zu Spindelnase: 710 mm, Leistung des Spindelmotors: 15.000 W, Spindelnase: BT40, Anzahl der Spindeln: 1, Anzahl der Steckplätze im Werkzeugmagazin: 40, Eingangsspannung: 400 V, Art des Eingangsstroms: Drehstrom, Ausstattung: Drehzahl stufenlos einstellbar, Späneförderer, Okuma Space Center MA400HA Horizontal-Bearbeitungszentrum Maschinentyp: CNC Horizontal-Bearbeitungszentrum Baujahr: 2004 Steuerung: OSP-E100M Achsen: 4 Anzahl Paletten: 2 Zustand: Gut – Es gibt ein Problem mit dem Palettenwechsler. Im Lieferumfang enthalten - Cromar Späneförderer - Kühlmittel-Filtersystem Technische Daten Paletten: 2 Palettengröße: 400 x 400 mm X-Achse Verfahrweg: 560 mm Y-Achse Verfahrweg: 610 mm Z-Achse Verfahrweg: 625 mm B-Achse Rotation: 360° Duodjwcd Evepfx Amaow Eilgang: 60 m/min Spindelmitte zu Palettenoberseite: 50 – 660 mm Spindelaufnahme zu Palettenmitte: 85 – 710 mm Max. Palettenbeladung: 400 kg Max. Werkstückabmessungen: 600 x 710 mm Werkzeugplätze: 40 Spindelaufnahme: BT40 Spindelleistung: 15 kW Spindeldrehzahl: 8.000 U/min Maschinenabmessungen: 4.535 x 2.415 x 2.760 mm Maschinengewicht: 10.000 kg Hinweis: *Die Angaben erfolgen nach bestem Wissen, jedoch ohne Gewähr*

Zustand: sehr gut (gebraucht), Baujahr: 2007, Funktionsfähigkeit: voll funktionsfähig, Verfahrweg X-Achse: 900 mm, Verfahrweg Y-Achse: 800 mm, Verfahrweg Z-Achse: 980 mm, Eilgang X-Achse: 50 m/min, Eilgang Y-Achse: 50 m/min, Eilgang Z-Achse: 50 m/min, Drehzahl (max.): 8.000 U/min, Spindelnase: ISO 50, Anzahl der Spindeln: 240, CNC MSX 701 III Verfahrwege (X/Y/Z-Achse): mm 900/800/980 Palettenarbeitsfläche: mm 630 x 630 Palettenbelastbarkeit: kg 1.200 Max. Spindeldrehzahl bei hohem Drehmoment: U/min 8.000 Eilgang X, Y, Z: m/min 50 Werkzeugmagazin-Kapazität: 240 Werkzeuge Spindelmotor (30 min/dauerhaft): kW 37/30 Dsdjykpg Hjpfx Amaouw Maschinenkonfiguration: • Werkzeugmagazin mit 240 Plätzen (RACK-System) • Spindelaufnahme DIN 69871 ISO 50 • Werkzeugbruchkontrolle im Magazin • 1-Grad-Indexiertisch • FASTEMS Schnittstelle, Modell MLS-MD • Spindeldrehzahl 8.000 U/min, kW 37/30 • TOOL IC SYSTEM BALLUF Schnittstelle • 600 Makrovariablen • 1 Lastüberwachung • 200 speicherbare Programme • 512 Werkzeugstandzeiten-Verwaltung • 999 Werkzeugkorrekturen (Offsets) • 48 Werkstücknullpunkte • Datenserver + ATA-KARTE • Mori Seiki Schleppband-Späneförderer mit Trommelfilter • MARPOSS System Modell MIDA T25G mit Funkübertragung E86N • META Pumpstation Modell M 50/50, Teilstromfilterung, Hochdruck 50 bar • Lochpalettenaufsatz COMET • Bedienungsanleitung und CE-Konformitätserklärung

Zustand: sehr gut (gebraucht), Baujahr: 2011, Betriebsstunden: 11.000 h, Funktionsfähigkeit: voll funktionsfähig, Verfahrweg X-Achse: 600 mm, Verfahrweg Y-Achse: 560 mm, Verfahrweg Z-Achse: 565 mm, Eilgang X-Achse: 40 m/min, Eilgang Y-Achse: 40 m/min, Eilgang Z-Achse: 40 m/min, Gesamthöhe: 2.700 mm, Gesamtlänge: 4.000 mm, Gesamtbreite: 2.400 mm, Tischbreite: 400 mm, Tischlänge: 400 mm, Spindeldrehzahl (max.): 8.000 U/min, Betriebsstunden der Spindel: 6.383 h, Ausstattung: Dokumentation/Handbuch, Drehzahl stufenlos einstellbar, Späneförderer, Angeboten wird hier ein horizontales Bearbeitungszentrum des Herstellers Doosan. Betriebsstunden: 11.320 h Spindelstunden: 6.383 h Dujdpfxoyl Iu Eo Amaew Die Maschine befindet sich in einem sehr guten Zustand und kann gerne in unseren Hallen unter Strom begutachtet werden. Im Lieferumfang sind beide Spanntürme enthalten. Hersteller: Doosan Typ: HC 400 Baujahr: 2011 Steuerung: Fanuc Series 32i-MODEL A Technische Daten: Verfahrwege X-Y-Z: 600x560x565 mm B-Achse: 1°-Teilung (Indextisch) Eilgang X-Y-Z: 40 m/min Vorschubgeschwindigkeiten: 20.000 mm/min Palettengröße: 400x400 mm Spindeldrehzahl: 8.000 U/min Werkzeugaufnahme: SK40 Maschinengewicht: 11.000 kg

Zustand: gebraucht, Baujahr: 2008, x-Weg 1000 mm y-Weg 1000 mm z-Weg 1000 mm Steuerung Siemens 840D powerline Spindeldrehzahl 8.000 U/min Antriebsleistung - Hauptspindel 100/40% ED 32/44 kW Werkzeugaufnahme HSK-A 100 Anzahl der Werkzeugplätze 354 Pos. Eilgang ( x / y / z ) 60 m/min Palettengröße 800 x 800 mm Die Maschine befindet sich unserer Einschätzung nach in einem guten gebrauchten Zustand und kann nach Terminvereinbarung unter Strom besichtigt werden. Technische Merkmale: - NC-Rundtisch mit Palettenträger - Drehpalettenwechsler - IKZ 40 bar - rotierende Sichtscheibe - Wandmagazin mit 300 Magazinplätzen - Werkzeugschleuse Drehwand, 30 Plätze (inaktiv) 54 Plätze (aktiv) - Messtaster Infrarot - Werkzeugbruchkontrolle SK 50 mechanische Ausführung - Werkzeugidentifikation - Signallampe, 4-farbig Djdpjxcp R Usfx Amajuw Zubehör, abgebildete Werkzeuge und Spannmittel gehören nur zum Lieferumfang wenn dies in den Zusatzinformationen vermerkt ist. Aenderungen und Irrtuemer in den technischen Daten und Angaben sowie Zwischenverkauf vorbehalten!

Zustand: gut (gebraucht), Baujahr: 2003, CNC-Steuerung: MSX-501 Achsen X-Achsenweg mm: 630 Y-Achsenweg mm: 600 Z-Achsenweg mm: 670 Duodpfxjxq Hcks Amaow B-Achse Grad: 360º (0,001º Indexierung) Vorschubgeschwindigkeit m/min: 50 Eilgang m/min: 50 Arbeitstisch Anzahl Paletten: 2 Tischabmessungen mm: 500x500 Maximale Werkstückgröße (D x H) mm: ø800x1.000 Max. Werkstückgewicht kg: 500 Spindel Spindeldrehzahl U/min: 8.000 Spindelantriebsleistung kW: 18,5/22 Werkzeugsystem Werkzeugaufnahme: ISO-40 Plätze im Magazin: 60 Ausstattung Späneförderer Signallampe Hochdruckpumpe Innenkühlung

Zustand: einsatzbereit (gebraucht), Baujahr: 2010, Betriebsstunden: 36.033 h, Verfahrweg X-Achse: 800 mm, Verfahrweg Y-Achse: 800 mm, Verfahrweg Z-Achse: 800 mm, Steuerungshersteller: SIEMENS, Steuerungsmodell: 840D SolutionLine, Gesamtgewicht: 16.000 kg, Spindeldrehzahl (max.): 12.000 U/min, Anzahl der Steckplätze im Werkzeugmagazin: 60, Anzahl der Achsen: 4, Diese 4-Achsen DECKEL MAHO DMC 80 H duoBLOCK wurde im Jahr 2010 hergestellt. Sie verfügt über eine maximale Spindeldrehzahl von 12.000 U/min und einen beeindruckenden Verfahrweg der X-, Y- und Z-Achse von jeweils 800 mm. Die Maschine hat ein robustes Gewicht von 16.000 kg, was die Stabilität während des Betriebs gewährleistet. Wenn Sie auf der Suche nach hochwertigen Bearbeitungsmöglichkeiten sind, sollten Sie das horizontale Bearbeitungszentrum DECKEL MAHO DMC 80 H duoBLOCK in Betracht ziehen, das wir zum Verkauf anbieten. Kontaktieren Sie uns für weitere Details. • Leistung: 103 kVA • Stromstärke (In max): 148 A • Spannung: 400 V • Frequenz: 50 Hz • Steuerspannung: 24 V • Messsystem: Direkt, absolut, fotoelektrisch • Auflösung (X, Y, Z): 0,001 mm • Positionstoleranz (X, Y, Z): 0,007 mm (Standard) / 0,006 mm (mit Accuracy Package) Duodpsy Ryyrsfx Amaow • Positionstoleranz A-Achse: 9 ws (Standard) / 8 ws (mit Accuracy-Paket) • Positionstoleranz B-Achse: 8 ws (Standard) / 6 ws (mit Accuracy-Paket) • Positionstoleranz C-Achse: 7 ws (Standard) / 5 ws (mit Accuracy-Paket) • Tischhöhe (Oberseite der Palette bis zum Boden): 1120 mm • Abstand Spindelmitte zum Tisch: 150 mm (Motorspindel) / 145 mm (Getriebespindel) Technical Specification Taper Size HSK 100

Zustand: gut (gebraucht), Baujahr: 2008, Funktionsfähigkeit: voll funktionsfähig, Verfahrweg X-Achse: 1.400 mm, Verfahrweg Y-Achse: 1.200 mm, Verfahrweg Z-Achse: 1.350 mm, Eilgang X-Achse: 50 m/min, Eilgang Y-Achse: 50 m/min, Eilgang Z-Achse: 50 m/min, Vorschubgeschwindigkeit X-Achse: 50 m/min, Vorschubgeschwindigkeit Y-Achse: 50 m/min, Vorschubgeschwindigkeit Z-Achse: 50 m/min, Steuerungshersteller: Mori Seiki (Fanuc), Steuerungsmodell: MSX-701 (Fanuc 31i), Werkstückhöhe (max.): 1.450 mm, Werkstückdurchmesser (max.): 1.450 mm, Werkstückgewicht (max.): 2.200 kg, Gesamthöhe: 3.850 mm, Gesamtlänge: 7.200 mm, Gesamtbreite: 4.300 mm, Spindeldrehzahl (max.): 8.000 U/min, Kühlmittelzufuhr: 70 bar, Art des Eingangsstroms: Wechselstrom (AC), Ausstattung: Dokumentation/Handbuch, Drehzahl stufenlos einstellbar, Späneförderer, Angeboten wird hier ein Bearbeitungszentrum des Herstellers Mori Seiki. Die Maschine ist vollfunktionstüchtig, befindet sich in einem guten Zustand und kann gerne in unserer Halle besichtigt und getestet werden. Hersteller: Mori Seiki Typ: NH8000 DCG Baujahr: 2008 Steuerung: MSX 701-III Technische Daten: Verfahrwege X-Y-Z: 1400x1200x1350 mm B-Achse: 0.001° Djdsyrdn Uopfx Amasuw Vorschubgeschwindigkeit X, Y, Z: 50.000 mm/min Eilgang X, Y, Z: 50 m/min Palettenmaße: 800x800 mm Anzahl der Paletten: 2 Palettenwechselzeit: 16 s Max. Werstückgewicht: 2200 kg Max. Werkstückdurchmesser: 1450 mm Max. Werstückhöhe: 1450 mm Spindeldrehzahl: 8000 UpM Spindelleistung: 37 kW Werkzeugaufnahme: HSK-A100 Werkzeugmagazin: 60 Positionen Werkzeugwechselzeit: 1.9 s Abstand zw. Palletenoberfläche und Spindelmitte: 100-1300 mm Abstand zw. Palettenmitte und Spindelnase: 100-1450 mm Gesamtleistungsaufnahme: 86 kVA Maschinenabmessungen: ca. 7200x4300x3850 mm Transportmaße Maschine: ca. 7000x3400x3300 mm Gewicht Maschine: ca. 30 to Gesamtgewicht inkl. Magazin und Zubehör: ca. 37 to Im Lieferumfang enthalten: 1x Maschine Mori Seiki NH8000 DCG 1x Matrix Werkzeugmagazin 1x Späneförderer 1x KSS-Anlage 1x Transformator diverse Werkzeughalter
