Fräsmaschine

Optimum F110 HSC

Maschine befindet sich in der Ausstellung. Optimill F 110 HSC Premium CNC- Fräsmaschine direkt vom Hersteller.

F 110 HSC - Die OPTIMUM Premium CNC-Fräsmaschine mit Siemens Steuerung SINUMERIK 828D zeichnet sich durch Leistung, Geschwindigkeit, Präzision und hohe Lebensdauer aus.

Csdpfx Asw Ea Rgsfzerh
· Schwere Ausführung
· Hohe Produktivität
· Hohe Zuverlässigkeit
· Stark verrippte, verwindungsfreie Maschinenbasis
· Profilschiene mit Kugelumlauf für hohe Eilganggeschwindigkeiten in allen Achsen
· In allen drei Achsen drehmomentstarke Servoantriebe
· Teleskop-Führungsbahnabdeckung an allen drei Achsen
· Automatische Schmierung
· Massiver, exakter Frästisch mit drei T-Nuten, groß dimensioniert und präzisionsgeschliffen
· Das tragbare, elektronische Handrad mit Zustimmtaster und Not-Halt-Schlagschalter erleichtert
das Einfahren von Programmen erheblich
· Kühlmitteleinrichtung mit Spänespülsystem und Reinigungspistole
· Späneförderer in Bandausführung sorgt für eine effiziente Späneabfuhr
· Spänewagen
· RJ45-Steckverbindung und Stromanschluss 230 V
· Geschlossener Schaltschrank mit integriertem Wärmetauscher sorgt für optimale Temperatur
und verhindert das Eindringen von Schmutzpartikeln
· Maschinenleuchte im Arbeitsraum
· Zusatzpaket SIEMENS Material-Mängelhaftung und kostenloser Online-/Vor-Ort-Service OSS Plus
· 1 Jahr Wartungvertrag Basic inklusive in D/A/CH

Frässpindel Inline-Spindel
Maschinendaten
Elektrischer Anschluss 400 V / ~50 Hz
Gesamtanschlussleistung 15 kVA
Frässpindel
Antriebsmotor S1-Betrieb 9 kW
Drehmoment Antriebsmotor S1-Betrieb 57 Nm
Antriebsmotor S6-30% Betrieb 21,2 kw
Drehmoment Antriebsmotor S6-30% Betrieb 135 Nm
Spindelaufnahme SK 40 / DIN 69871
Option Spindelinnenkühlung
Antriebsmotor S1-Betrieb 10,5 kW
Drehmoment Antriebsmotor S1-Betrieb 50 Nm
Antriebsmotor S6-30% Betrieb 26,4 kW
Drehmoment Antriebsmotor S6-30% Betrieb 125 Nm
Kühlschmiermittelsystem
Leistung der Kühlmittelpumpen, 2 Stück 900 W
Fördermenge max. 35 l/min.
Tankinhalt 116 Liter
Reinigungspumpe
Leistung der Reinigungspumpe 530 W
Fräsgenauigkeit
Wiederholgenauigkeit ± 0,005 mm
Positioniergenauigkeit ± 0,005 mm
Werkzeugwechsler
Typ Doppelarmgreifer
Anzahl der Werkzeugplätze 20
Werkzeugdurchmesser max. 78 mm
Werkzeugdurchmesser (Nebenplätze frei) max. 120 mm
Werkzeuglänge 300 mm
Werkzeuggewicht max. 8 kg
Zeit-Werkzeugwechsel: Werkzeug zu Werkzeug 2,5 Sekunden
Verfahrweg
X-Achse 650 mm
Y-Achse 400 mm
Z-Achse 500 mm
Vorschubantrieb
Eilgang X-, Y-, Z-Achse 48 / 48 / 32 m/min.
Drehmoment Motor
X-/ Y- / Z-Achse 11 Nm / 11 Nm / 20 Nm
Vorschubkräfte
X-/ Y- / Z-Achse 3,67 kN / 3,67 kN / 6,68 kN
Drehzahlbereich
Drehzahlen* 12.000 min-1

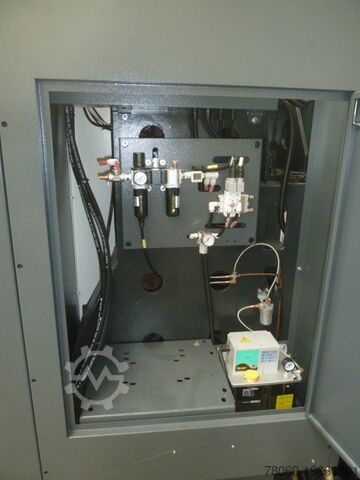

Pneumatik
Luftdruck 6 bar
Luftverbrauch pro Stunde 6 - 8 kg/m³
Frästisch
Abstand Spindel - Tisch 100 - 600 mm
Tisch Länge x Breite 850 x 400 mm
T-Nutengröße / Anzahl / Abstand 18 mm / 3 / 100 mm
Traglast max. 400 kg
Abmessungen
Länge x Breite x Höhe 2.100 x 2.300 x 2.750 mm
Gesamtgewicht 4.300 kg
