5
x-Weg: 4500 mm
y-Weg: 3650 mm
z-Weg: 1100 mm
c-Achse: +/-180
Ständerdurchgang: 4500
Spindeldrehzahlen: 20 - 8000 U/min
Spindelaufnahme: HSK-A 100
Gesamtleistungsbedarf: 60 kW
Maschinengewicht ca.: 45 t
Raumbedarf ca.: 8,5 x 4,9 x 5,2 m
Hochgeschwindigkeitsbearbeitungszentrum - in Gantry Ausführung
mit: 5-Achsen SIEMENS 840 D
CNC Universalfräskopf TMX C-Achse +/- 180°, A-Achse +0/-90°
180-fach Werkzeugwechsler in DEMMELER-WERKZEUGARENA
RENISHAW RMP 60 Messtaster
Bjodbzo0yn
komplette Schutzu...
14
Ref.-Nr.: 10290
Marke: KOLB KLUEPPELBERG
Typ: Cubimat YC 2000
Baujahr: 2012
Steuerungsart: CNC
Steuerung: Siemens Sinumerik
Ursprungsland: Deutschland
Max. Werkstückgewicht: ca. 18 t
X-Weg: 3.650 mm
Y-Weg: 3.500 mm
Z-Weg: 4000 mm
W-Weg: 2.000 mm
Pwxe7m
Drehzahl Arbeitsspindel: 4.000 U/min
Drehmoment max.: 2.100 Nm
Tischgröße (lxb): 2.800 x 2.000 mm
Werkzeugaufnahme: SK 50
Durchgang zwischen den Ständern: 3.200 x 3.600 mm
Maschinennummer: 016453-20.1
Artikelnummer: 010000081967
Zusatzinformat...
3
CNC,5 Achsen JOBS,Linx Compact +
Heidenhain TNC 530 HSCI
Baujahr: 2013
X-2000 Geschwindigkeit bis 60m/min , Kraft (N) 9000 Beschleunigung 4,5 m/sec2
Y-3000 Geschwindigkeit bis 60m/min , Kraft (N) 9000 Beschleunigung 6.0 m/sec2
Z-1250 Geschwindigkeit bis 60m/min , Kraft (N) 9000 Beschleunigung 7,2 m/sec2
Cbmvcinwfp
C - +/- 200 Gerad , Drehmoment 1200Nm ,Max. Drehmoment bei geklemmter Achse 5000 Nm
A - -120/+95 Drehmoment 1200Nm ,Max. Drehmoment bei geklemmter Achse 5000NM
Drehzahl: 15.000 U/min
...
15
Gebr. Portalfräsmaschine
Fabrikat: Boehringer
Baujahr: 1972/1992 überholt
Platzbedarf: 7750 x 7650mm
Leistung: 135kW
Steuerung: Siemens S5-115U
O7xwj
Verfahrwege: Balken 1600 mm Support-Schieber 800 mm
Sonderzubehör: Winkelkopf/ Werkzeuge
5
1 gebrauchte 4-Achs-Portalfräsmaschine
Fabrikat: BZT Maschinenbau GmbH
Typ. BZT PFG-Servo 3020
Fabr.-Nr.: 12-1513
Baujahr: 2012
Technische Daten:
Arbeitsbereich
x 2000 mm
Y 3000 mm
Z 400 mm
Durchlasshöhe 500 mm
B92iobydby
10 Werkzeugwechselplätzen
Aufspanntisch: Alu T-Nutenplatte
Platzbedarf 3900 x 3000 x 2400 mm
Gewicht 3,5 t
Antrieb X-,Y-,Z-Achse: angetriebene Kugelgewindemuttern
Führung X,Y: Linearführungen 35 mm geschliffen und oberflächengehärtet
Führung Z: Linearführungen 25 mm geschlif...
Weitere gebrauchte Maschinen entdecken
5
x-Weg 17900 mm
y-Weg 2900 mm
z-Weg 2900 mm
Aufspannfläche Tisch 1 10400 x 2540 mm
Aufspannfläche Tisch 2 6000 x 2540 mm
Aufspannfläche Tisch 1+2 gekuppelt 17000 x 2540 mm
Abstand Tisch-UK-Spindel 3048 mm
Ständerdurchgang 2945 mm
Spindelantrieb 2 x 86/70 kW
Beom3enxzq
Tischbelastung 80 t
Pinolendurchmesser 305 mm
Pinolenhub 380 mm
Spindelaufnahme metrisch 100
Gesamtleistungsbedarf 370 kW
Maschinengewicht ca. 260 t
Raumbedarf ca. 36,6 x 10,5 x 8,1 m
Maschine ausgestattet mit:
- 2 Fräsköpfe am...
10
x-Weg 3500 mm
y-Weg 2500 mm
z-Weg 1250 mm
Steuerung FIDIA C20
c-Achse +-300 °
Kopf schwenkbar +/- 110 °
Eilgang 20 m/min
Spindeldrehzahlen 15000 U/min
Werkzeugaufnahme HSK 63A
Tischabmessung - längs 3500 mm
Tischabmessung - quer 2500 mm
Ständerdurchgang 3640 mm
Gesamtleistungsbedarf kW
Maschinengewicht ca. 35 t
Raumbedarf ca. 6,4 x 5,9 x 4,8 m
39jgep7o
Die ZIMMERMANN FZ 37 Portalfräsmaschine ist in einem sehr gutem Zustand und
kann nach Absprache beim Abgeber besichtigt werden.
14
Ref.-Nr.: 10221
Marke: WALDRICH SIEGEN
Typ: VF - S - 50
Baujahr: 1973
Steuerungsart: Konventionell
Bj2dy83tk
Steuerung: N/a
Ursprungsland: Deutschland
X-Weg: 8.000 mm
Y-Weg: 1.300 mm
Z-Weg: 510 mm
Leistungsaufnahme: 50 kW
Krankapazität: 2 x 32 t
Aufspannfläche Tisch 1: 4.000 x 1.150 mm
Aufspannfläche Tisch 2: 4.000 x 1.150 mm
Aufspannfläche Tisch 1+2: 9.000 x 1.150 mm
Max. Höhe auf Magneten: 425 mm
Max. Höhe im Schraubstock: 450 mm
x-Weg: 2300 mm
y-Weg: 2000 mm
z-Weg: 1000 mm
Tischgröße: 2300 x 1600 mm
T-Nuten (BreitexAbstandxAnzahl): 8x 22 x 180 mm
max. Tischbelastung: 8 t
Abstand zwischen den Ständern: 1840 mm
Abstand Spindelnase und Tisch: 180~1180 mm
Spindelmotor: 22/26 kW
Drehmoment an der Spindel: 662 Nm
Spindelnase: 50 SK
Spindelgeschwindigkeit : 10000 (direkt) U/min
Eilgang X,Y: 20000 mm/min.
Eilgang Z-Achse: 15000 mm/min
Fräsvorschubbereich: 1~10000 mm/min
Maschinengröße (LxBxH): 7027 x 5217 x 4339 mm
Gesamtleis...
1
NEUE MASCHINE // NEW MACHINE
HEIDENHAIN TNC 640
X-Achse: 2.200 // 2.700 // 3.200 // 4.200mm
Y-Achse: 1.600mm // Optional 2.000mm
Z-Achse: 800 // Optional 1.000mm
Tischgröße: 2.000 bis 4.000 x 1.400 // Optional Tischbreite 1.700mm
Spindelaufnahme: SK50
Max. Spindeldrehzahl:6.000 U/min // Optional 10.000 oder 12.000U/min
IKZ - Kühlung durch die Spindel (70bar)
Max. Spindelmotorleistung: 32kW
Eilgänge: 24m/min
Werkzeugwechsler: 32 Werkzeuge / Optional 40 oder 60
B9mqii0obm
2 X Scharnierband-Späne...
8
Erstinbetriebnahme: 2008
Steuerung: Heidenhain iTNC530 mit Handrad HR420
X-Achse: ca. 5.000 mm
Y-Achse: ca. 3.000 mm
Z-Achse: ca. 1.500 mm
A-Achse: ± 110°
C-Achse: ± 360°
Aufspanntisch
Aufspannfläche: ca. 6.000 x 3.000 x 350 mm
Tischbelastung: 30.000 kg / m²
T-Nuten: 22H12 x 250 mm, + 1 x quer
2-Achsen-Fräskopf VH2
Spindelleistung: 45 kW
Spindeldrehzahl: max. 25.000 min-1
Drehmoment: 67 Nm
Werkzeugaufnahme: HSK 63A
Werkzeugabspannung: hydraulisch
Schwenkachse-Spindelnase: 320 mm
Spindelnase...
10
x-Weg 11200 mm
y-Weg 3130 mm
z-Weg 1000 mm
Steuerung NUM 1060 W
A-Achse +- 120 °
c-Achse +215/-210 °
Spindelantrieb 15 kW
Spindelaufnahme HSK-F63
Drehzahl 24000 U/min
Tischbreite 1500 mm
Tischlänge 9400 oder 2x3000 mm
Gesamtleistungsbedarf kW
Maschinengewicht ca. 20 t
Raumbedarf ca. 14,6x5,0x4,225 m
Ocoaf
Verwendung:
z.Bsp. für Aluplattenbearbeitung, Bohren von Profilen, Werbebranche (Schilder
fräsen, etc.), Formenbau (Prototypen) und Bearbeitung von leichten Stahlrahmen /
-trägern mittel...
x-Weg 6600 mm
y-Weg 3200 mm
z-Weg 1000 mm
Beomv3fbu2
w-Achse 1750 mm
Spindelantrieb 55 kW
Spindeldrehzahlen 5 - 2000 U/min
Spindelaufnahme ISO 60
Spindeldurchmesser im vord. Lager 170 mm
Tischlänge 1 + 2 6400 mm
Tischbreite 2250 mm
Durchgang in den Seitenständern 2650 mm
Tischbelastung 50 t
Anzahl der Werkzeuge im Magazin 60 Stück
Abstand Spindelnase und Tisch 2500 mm
Steuerung SIEMENS 840D
Vorschubbereich - Tisch 10 - 15000 mm/min
Vorschub Querbalkensupport waagerecht 10 - 10000 mm/min
Vorsch...
x-Weg: 3 500 mm
y-Weg: 2 200 mm
z-Weg: 1 200 mm
c-Achse: +/- 200°
Steuerung: Heidenhain TNC 426
Spindeldrehzahlen im Linkslauf:: max. 10000 U/min
Spindeldrehzahlen im Rechtslauf:: max. 10000 U/min.
Abstand zwischen den Ständern: 2 500 mm
Abstand Spindel / Tisch: vertical: 1230 mm
Aufspannfläche: Tisch: 3000 x 2000 mm
Tischbelastung: 10 t
Werkzeugaufnahme: HSK A 63
Vorschub:: X/Y/Z: max. 20 m/min.
Druckluft: 8 bar
Gesamtleistungsbedarf: ca. 100 kW
Maschinengewicht ca.: 40 000 kg
Abmessungen Masch...
5
x-Weg 5.000 mm
y-Weg 3.250 mm
z-Weg 1.050 mm
B7q2d3sn2m
Steuerung SIEMENS
Tischgröße 5.000 X 2.000 mm
Abstand zwischen den Ständern 2.505 mm
Eilgang X-Achse 15.000 mm/min
Eilgang Z-Achse 12.000 mm/min
Aufnahme ISO ISO-50
Drehzahl 30-4.000 U/min
Hauptmotor 30 kW
Handrad HEIDENHAIN HR 410
Tischbelastung 20.000 Kg
Gesamtleistungsbedarf 54 kW
Maschinengewicht ca. 42.000 kg
-Auto Indexierkopf 0,001º / 0,001º (durchgehende 5-Achsen) INKLUSIVE
4
Verfahrwege in X-, Y- und Z-Achse: 6000 x 2800 x 1500 mm
Tischklemmfläche: 2000x6000 mmVerfahrweg in X-Achse: 4000 mm
Steuerung: SIEMENS S840 DSL
Beschreibung:
Die Maschine ist in gutem technischen Zustand, nach vorheriger Absprache die Möglichkeit der Prüfung.
Cbptetcsfe
9
x-Achse 4000 mm
y-Achse 3500 mm
z-Achse 1500 mm
Steuerung SIEMENS 840 D
w-Achse 1500 mm
Ständerdurchgang 2500 mm
Aufspannfläche 3000 x 2000 mm
Werkstückgewicht 10000 kg
Spindeldrehzahlen 5-6000 U/min
Getriebestufen 2
Antriebsleistung - Frässpindel 45 kW
Abstand Frässpindel - Aufspannspindel 3500 mm
Drehmoment an der Spindel 1250 Nm
Werkzeugwechseleinrichtung 200 -fach
Werkzeugdurchmesser 135 / 250 mm
Werkzeuggewicht max. 50 kg
Werkzeuglänge - max. 400 mm
Werkzeugaufnahme ISO SK-50
Gesamtle...
3
Portalfräsmaschine / Fabrikat: STANKOIMPORT / Typ: MS 620 F4 / Baujahr: 1984 / Retrofit in 2005
(Mechanisch-geometrische Überholung, Modernisierung von Mechanik und Steuerung ausgeführt durch ein deutsches Unternehmen).
Zustand: Funktionstüchtig / betriebsbereit.
Die Maschine kann nach Terminabsprache im Werk unter Strom besichtigt werden.
TECHNISCHE DATEN:
- Tisch-Palettenweg (X-Achse): 6.600 mm
- Frässchlittenweg (Y-Achse): 3.000 mm
- Frässchlittenhub (Z-Achse): 1.300 mm
Gyk3rk
- Por...
x-Weg: 1600 mm
y-Weg: 1300 mm
z-Weg: 700 mm
Abstand zwischen den Ständern: 1500 mm
Abstand Spindelmitte bis Tisch: 225-925 mm
Tischgröße: 1800 x 1300 mm
Tischbelastung: 4000 kg
T-Nuten (BreitexAbstandxAnzahl): 22x 160 x 8 mm

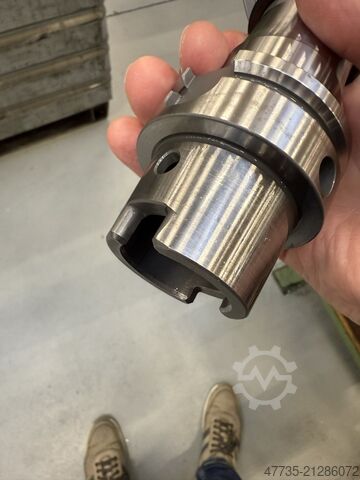

Spindelaufnahme: HSK-A 63
Spindelgeschwindigkeit : 24000 U/min
Spindelmotor: 25/33 kW
Spindelmotor-Drehmoment: 72.6/95.8 N.m.
Eilgang in X-Y-Z Achse: 30000 mm/min
Vorschübe X/Y/Z-Achse: 1~20000 mm/min
Werkzeugwechsler: 20 fach
max. Werkzeugdurchmesser: 100/130 mm
max. We...
8
x-Weg 9000 mm
y-Weg 3000 mm
z-Weg 1250 mm
Steuerung Sinumerik 840D
Tischaufspannfläche 10000 x 3000 mm
Abstand zwischen den Ständern 4000 mm
Abstand Tischplatte - Spindelnase max/min 73 - 1323 mm
Betriebsstundenzahl 15000
Werkzeugaufnahme DIN 69871 A 50
Drehzahlbereich 35 - 4000 U/min
Vorschübe 6 - 20000 mm/min
Eilgänge X- und Y-Achse 40000 m/min
Eilgänge: senkrecht 30000 mm/min
Werkzeugwechsler Anzahl Werkzeuge 80
Werkzeuggewicht max. 25 kg
Werkzeugwechselzeit 10 sec
Fräskopf - schwenkbar 3...
5
x-Weg 4.000 mm
y-Weg 3.000 mm
z-Weg 1.000 mm
Steuerung HEIDENHAIN iTNC-530
Tischgröße 4.500 x 2.000 mm
Abstand zwischen den Ständern 1.000 mm
Eilgang X-Achse 15.000 mm/min
Eilgang y - Richtung 12.000 mm/min
Eilgang Z-Achse 12.000 mm/min
Werkzeugaufnahme ISO 50
Tischbelastung 15.000 Kg
Arbeitsvorschub 5.000 mm/min
Fräskopf - schwenkbar 45°/2,5°/2,5° Grad
Handrad HR 410
Späneförderer inkl.
Hauptmotor 22 kW
Maschinengewicht ca. 44 t
Direktausgang: INKLUSIV
Universal-Kopf UAGA: INKLUSIV
Autom...
10
x-Achse 4000 mm
y-Achse 3500 mm
z-Achse 1500 mm
w-Achse 1500 mm
Steuerung Siemens Sinumerik 840 D
Gesamtleistungsbedarf 45 kW
Maschinengewicht ca. / t
Universal Portal Fräsmaschine
Palettensystem: 2-fach
Verfahrwege
Palettenträger längs (X-Achse): 4000mm
Fräs- und Bohreinheit horizontal (Y-Achse): 3500mm
Spindelschlitten vertikal (Z-Achse): 1500mm
Querbalken vertikal (W-Achse): 1500mm
Durchgangsbreite zwischen den Ständer: 2500mm
Durchgangshöhe zwischen Palette und Spindelnase: 2500mm
Vers...
10
Steuerung SIEMENS 840 D
x-Achse 6000 mm
y-Achse Y1= 4600 / Y2= 3400 mm
z-Achse Z1 / Z2 = 1000 mm
Rundtischdurchmesser 4000 mm
Rundtischdrehzahlen 60 U/min
Tischbelastung 50 t
Drehmoment an der Planscheibe 46000
Spindeldrehzahlen - stufenlos 30-7500 U/min
Portalständer: Abstand Tisch - Spindelnase 1800 mm
Durchgang zwischen den Ständern 4300 mm
Tischbreite 2500 mm
Tischlänge 4200 mm
Gesamtleistungsbedarf 125 kW
Maschinengewicht ca. 112 t
Raumbedarf ca. 14,4 x 10 x 5,5 m
Bi2oonukwr
5 Achsen P...
2
x-Weg: 4200 mm
y-Weg: 2300 mm
z-Weg: 1020 mm
Tischgröße: 4200x2050 mm
Aufnahme: BBT 50
Spindeldrehzahl:: 6000 U/min
Antriebsleistung: 30/37 kW
Durchgang zwischen den Ständern: 2400 mm
Anzahl der Plätze im Werkzeugwechsler: 40
- Neumaschine -
- Spindeldrehzahl 6000 U/min -
- Tischgröße 4200x2050 mm -
- flachgeführt -
mit FANUC Oi-MF PLUS Steuerung,
automatischer AC 90° Winkelkopf C-Achse 1°,
B9ctvsjchd
manuelle Kopfwechselstation, 40-fach
Werkzeugwechsler, Doppelschnecken-Späne-
förderer und...
9
Industrielle Portal-CNC-Fräsmaschine Gravograph IS6000 + umfangreiches Zubehör, Werkzeuge, Werkzeugschleifmaschine, 2 Tische, Steuerungs-PC, Ersatzteile, etc. Alles voll funktionsfähig und in sehr gutem Zustand, dem Langzeitbetrieb steht nichts im Wege. Einzelheiten auf Anfrage. Drehzahlregelung 16-24.000, Diamantwerkzeuge für Gravur, Edelstahlkugeln für Blindenschrift, komplette Prospekte, Installations-CD und HW-Schlüssel, Metallbearbeitungsemulsion, Kühlmittelauftragssystem, 2 Tische, Gewicht...
9
x-Weg 3.000 mm
y-Weg 1.200 mm
z-Weg 760 mm
Steuerung FANUC 18i-MB
Tischgröße 3.000 x 1.100 mm
max. Tischbelastung 4.500 kg
Eilgang ( X / Y / Z ) 20.000 mm/min
Schnittgeschwindigkeit 10.000 mm/min
Drehzahlbereich - fräsen ~ 6.000 U/min
L0rlxrnf
Antriebsleistung - Frässpindel 11 / 15 kW
Spindelaufnahme DIN 69871
Werkzeugmagazin mit 30 pos
max. Werkzeugdurchmesser 125 mm
max. Werkzeugdurch. bei freier Nachbarbox. 229 mm
max. Werkzeuglänge 350 mm
max. Werkzeuggewicht 15 kg
Gesamtleistungsbedarf 40 ...
8
x-Weg 4000 mm
y-Weg 2860 mm
z-Weg 1000 mm
Steuerung HEIDENHAIN TNC 426
c-Achse +/- 300 °
Dmml8tt
Kopf schwenkbar +/- 110 °
Spindeldrehzahlen 15000 U/min
Vorschub 20 m/min
Werkzeugwechseleinrichtung 12 -fach
Werkzeugaufnahme
Tischabmessung - längs 5500 mm
Tischabmessung - quer 2500 mm
Gesamtleistungsbedarf kW
Maschinengewicht ca. 19 t
Raumbedarf ca. m
Die ZIMMERMANN FZ30-5 ist in einem sehr gutem Zustand und kann nach Absprache
beim Abgeber noch unter Strom besichtigt werden
4
x-Weg 5500 mm
y-Weg 3000 mm
z-Weg 1500 mm
Gesamtleistungsbedarf kW
Maschinengewicht ca. t
Raumbedarf ca. m
Steuerung Via TXR
Vorschub: 15.000 mm/Min.
Tischgröße: 5000x3000 mm
Universalfräskopf, Schnelllaufkopf, bis 16.000 UPM
B9bo39g82x
Elektrospindel: Leistung: 17,5 kW
inkl. Werkzeugwechsler
4
x-Weg 300 mm
y-Weg 160 mm
z-Weg 300 mm
Glyj3sd
Tischaufspannfläche 500 x 200 mm
Schablonentischgröße 550 x 325 mm
Übertragungsverhältnis 1 : 1 bis 1 : 50
Frässpindeldrehzahl 1.600 - 20.000 U/min
Werkstückgewicht max. 100 kg
Gesamtleistungsbedarf 0,25 kW
Maschinengewicht ca. 255 kg
Abmessungen der Maschine L x B x H 0,95 x 0,90 x 1,24 m
Zubehör: Walzengravierfräsvorrichtung DECKEL, GVW 100;
je 1 Buchstaben-u. Zahlenschablonensatz
2
x-Weg: 4200 mm
y-Weg: 2600 mm
Bw9xrpla
z-Weg: 1020 mm
Tischgröße: 4200x2050 mm
Aufnahme: BBT 50
Spindeldrehzahl:: 6000 U/min
Antriebsleistung: 30/37 kW
Durchgang zwischen den Ständern: 2700 mm
Anzahl der Plätze im Werkzeugwechsler: 40
- Neumaschine -
- Spindeldrehzahl 6000 U/min -
- Tischgröße 4200x2050 mm -
- flachgeführt -
mit FANUC Oi-MF PLUS Steuerung,
automatischer AC 90° Winkelkopf C-Achse 1°,
manuelle Kopfwechselstation, 40-fach
Werkzeugwechsler, Doppelschnecken-Späne-
förderer und S...
x-Weg 17700 mm
y-Weg 4755 mm
z-Weg 800 mm
Fräsbreite 3450 mm
Entfernung Tisch - Senkrechtfrässpindel 3682 mm
Tischhöhe über Flur 500 mm
Spindeldurchmesser im vord. Lager 200 mm
Drehzahlbereich 12 - 450 U/min
Werkzeugaufnahme ISO 60
Axialverstellg. d. Spindelschlittens 800 mm
Benjqh3ak0
Schleichgang 5 und 50 mm/min
Vorschub stufenlos 10 - 3000 mm/min
Querverstellung des Querbalkenfrässupportes 4745
Eilgang 2 m/min
Schleichgang 3 und 30 mm/min
Vorschub stufenlos 6 - 2000 mm/min
Eilgang 2 m/min
S...
10
x-Weg 4.000 mm
y-Weg 2.100 mm
z-Weg 1.000 mm
Steuerung Fanuc 18i
Tischgröße 4.000 x 2.000 mm
Eilgang X-Achse 18 m/min
Eilgang Y-Achse 18 m/min
Eilgang Z-Achse 15 m/min
Drehzahl Antriebsspindel 10 ~ 6.000 U/min
Antriebsleistung - Frässpindel 26 / 22 kW
Werkzeugaufnahme DIN 69871 A50
Werkzeugmagazin mit 60 Pos.
T-Nuten 18h8 / 125mm
Gesamtleistungsbedarf 70 kVA
Maschinengewicht ca. 42 t
Raumbedarf ca. 8 x 3 x 4 m
Hersteller: AWEA
Modell: LP4021
Typ: Portalfräsmaschine
Zustand: Gebraucht
Bauj...
9
x-Weg 2500 mm
y-Weg 3000 mm
z-Weg 1250 mm
Steuerung HEIDENHAIN iTNC 530
c-Achse +- 300
Aufnahme HSK A-63
Schwenkbarkeit des Kopfes +- 110 °
Tischaufspannfläche 3200 x 2500 mm
Gesamtleistungsbedarf kW
Maschinengewicht ca. 54 t
Raumbedarf ca. m
Diese ZIMMERMANN FZ33c ist in einem sehr, sehr gutem Zustand und ständig vom
Hersteller gewartet worden.
--> Neupreis bei 1,2 Mio.
Technische Daten der Anlage und Arbeitsbereiche
X-Achse 2500 mm
Y-Achse 3000 mm
Z-Achse 1250 mm
A-Achse ± 110 °
C-Ach...
2
x-Weg 4.700 mm
y-Weg 3.050 + 873 mm
z-Weg 1.100 mm
Steuerung HEIDENHAIN TNC-430
Tischgröße 5.000 x 1800 mm
Abstand Spindel / Tisch 1.574 mm
Abstand zwischen den Ständern 2.300 mm
Eilgänge x/y/z 25.000 mm/min
Vorschub 15.000 m/min
Werkzeugaufnahme Vertikalspinde SK-40 18.000U/min
Werkzeugaufnahme 45° Fräskopf Sk-50 6.000U/min
Spindelmotor 37 kW
Getriebestufen 2 Stufen
Handrad HR - 410
Tischbelastung 20.000 Kg
Werkzeugwechseleinrichtung 30 pos.
Späneförderer Inkl.
Innere Kühlung Zuführung 20 ...
x-Weg: 3.000 mm
y-Weg: 1.600 mm
z-Weg: 1.200 mm
B-Achse (Schwenkachse Fräskopf): +/- 100 °
C-Achse (Rotationsachse Fräskopf): +/- 240 °
Vorschübe und Eilgänge: :
Eilgang X-, Y- und Z-Achse: 40.000 mm/min
Eilgang B- und C-Achse: 50 U/min
Achsbeschleunigungen (X, Y und Z): 4 m/s²
Maschinentisch: : :
Spannfläche : 3.500 x 1.750 mm
T-Nuten: 27 x 22 H12 mm
T-Nuten Abstand: 125 mm
max. Werkstückgewicht: 7.000 kg/m²
Werkzeugmagazin:: :
Anzahl der Werkzeugplätze: 50
Werkzeughalter: DIN 69873 HSK A...
2
x-Weg: 5200 mm
y-Weg: 2300 mm
z-Weg: 1400 mm
Tischgröße: 5200x2050 mm
Aufnahme: BT50
Spindeldrehzahl:: 6000 U/min
Antriebsleistung: 22/26 kW
Durchgang zwischen den Ständern: 2440 mm
B9dw39zfjk
Anzahl der Plätze im Werkzeugwechsler: 40
- Neumaschine -
- Spindeldrehzahl 6000 U/min -
- Tischgröße 5200x2050 mm -
- lineargeführt -
mit FANUC Oi-MF PLUS Steuerung,
automatischer AC 90° Winkelkopf C-Achse 1°,
automatische Kopfwechselstation, Tastsystem
RENISHAW RMP 60, automatisches Werkzeug-
längen-...
x-Weg 16500 mm
y-Weg 6000 mm
z-Weg 600 mm
w-Achse 2915 mm
Aufspannfläche 16460 x 4875 mm
Tischbelastung 200 t
Ständerweite 5590 mm
Abstand Tisch-UK-Spindel 45 - 3580 mm
Spindeldurchmesser 152 mm
Spindelantrieb 30 kW
Spindelaufnahme ISO 50
Spindeldrehzahlen 25 - 600 U/min
Vorschubbereich x - Richtung 6,3 m/min
Beom3n87nr
Vorschubbereich y - Richtung 3 m/min
Steuerung SIEMENS 840C
Gesamtleistungsbedarf kW
Maschinengewicht ca. 300 t
Raumbedarf ca. 30 x 10 x 9 m
- 1995 umgerüstet auf CNC Steue...
x-Weg 16.000 mm
y-Weg 7.000 mm
z-Weg 2.500 mm
w-Weg 2.250 mm
Durchgangsbreite 6.000 mm
Durchgangshöhe 4000 mm
Vorschub x-Achse 10000 mm/min
Vorschub y-Achse 10000 mm/min
Vorschub z-Achse 10000 mm/min
Vorschub w-Achse 2000 mm/min
B7xxjfgt8e
Eilgang W-Achse 2000 mm/min
Eilgang z-Richtung 10000 mm/min
Eilgang Y-Achse 20000 mm/min
Eilgang x - Richtung 15000 mm/min
Steuerung SIEMENS 840 D
c-Achse 0-360° 0
Drehmoment 9500 Nm
Drehzahlen 2-2500 U/min
Antriebsleistung - Bohr- und Fräseinrichtung 105 kW
...
4
x-Weg 4000 mm
y-Weg 2500 mm
z-Weg 1200 mm
Steuerung FIDIA M30
Spindel 37 kW
Ptow7
Drehzahl 4500 U/min
Ständerdurchgang 2300 mm
Abstand Frässpindel - Aufspannfläche 1250 mm
Aufnahme ISO SK-50
Tischabmessung - längs 3000 mm
Tischabmessung - quer 1500 mm
Gesamtleistungsbedarf kW
Maschinengewicht ca. t
Raumbedarf ca. m
Die 5-Achsen Portalfräsmaschine Ingersoll-Bohle ist in einem gutem Zustand und
kann nach Absprache beim Abgeber besichtigt werden.
Zubehör:
- Hochfrequenz-Schnelllauf-Spindel...
5
x-Weg 4500 mm
y-Weg 2500 mm
z-Weg 1200 mm
Gesamtleistungsbedarf 40 kW
B9bo0jmmho
Maschinengewicht ca. t
Raumbedarf ca. m
bestehend aus zwei verketteten,
baugleichen Maschinen Typ TF 2000:
Maschine I: Palettenwechselsystem
Fräskopfwechselsystem, Steuerung Fabr. Fidia, Typ: TXR
Leistung: 40 kW
Drehzahl:
6000/21.000 UPM,Vorschube: 10.000 mm/min., Tschgröße: 4000x2000 mm,
Achsen: 3+2, Werkzeugwechsler,
Kopfaggregat: Elektrospindel, Vorsatzlager lang, Vorsatzlager kurz,
Winkelkopf groß
Ma...
5
INTERTEC Zweikopf-Portalfräszentrum
Cfwt03q3
SIEMENS 840D CNC
Länge mm 12000
Breite mm 3400
Durchgang unter dem Portal mm 1050
Leistung 30 PS
Zentralisierte Schmierung
Ein Ersatzkopf
2
x-Weg: 3100 mm
y-Weg: 2000 mm
z-Weg: 1020 mm
Tischgröße: 3100x2000 mm
Aufnahme: SK 50 DIN 69781
Spindeldrehzahl:: 6000 U/min
Antriebsleistung: 22/26 kW
Durchgang zwischen den Ständern: 2100 mm
Anzahl der Plätze im Werkzeugwechsler: 40
- Neumaschine -
- Spindeldrehzahl 6000 U/min -
- Tischgröße 3100x2000 mm -
- Z-Achse flachgeführt -
mit FANUC Oi Steuerung, AC 2-Achsen Fräskopf
C- und B-Achse (je 5°), automatische Kopf-
wechselstation, 40-fach Werkzeugwechsler,
Doppelschnecken-Späneförderer m...
3
x-Weg 2500 mm
y-Weg 2500 mm
z-Weg 1000 mm
Steuerung Heidenhain TNC 426 PB
Tischgröße 3000 x 1250 mm
Abstand zwischen den Ständern 2000 mm
Eilgänge x/y/z 15/12.000 mm/min
Vorschub 5 m/min
Fräskopf Orthogonal UDG
Fräskopf - schwenkbar + / - 2,5 °
Aufnahme ISO 50
Spindeldrehzahlen 50 - 2.000 U/min
Csf8uody
Getriebestufen 2
Werkzeugwechsler 10 fach/tools
Innere Kühlung Zuführung 15 bar
Spindelmotor 30 kW
Tischbelastung 10.000 Kg
Handrad HR-410
Gesamtleistungsbedarf 44 kW
Maschinengewicht ca. ...
8
x-Achse 8000 mm
y-Achse 3500 mm
z-Achse 1150 mm
Steuerung SIEMENS 840 D Pl
Eilgänge x/y/z 15.000/15.000/10.000 mm/min
Pwqz3q
Spindeldrehzahlen 30-4000 U/min
Spindelmotor - Hauptspindel 40 kW
Drehmoment 191 Nm
Werkzeugaufnahme SK 40 DIN 69871A
Werkzeugmagazin: Kettenmagazin 50 Stück
innere Kühlmittelzufuhr 20 bar
** 2-Achsen Schwenkkopf - A u. B- Achse mit 2,5° Hirthverzahnung**
2009/2010 wurden folgende Revisionsarbeiten durchgeführt:
Alte CNC Steuerung Siemens 840 C ersetzt durch Si...
9
x-Weg 3000 mm
y-Weg 2400 mm
z-Weg 500 - 1050 mm
Steuerung Siemens Sinumerik 840D
Jw2smu
Durchgangsbreite 1400 mm
Aufspannfläche 1350x2000 mm
Aufnahme ISO - SK50
Spindeldrehzahlen 10 - 5000 U/min
Spindelleistung 37 kW
Tischbelastung 4 t
Gesamtleistungsbedarf / kW
Maschinengewicht ca. 36 t
Raumbedarf ca. / m
Doppelständer-Bearbeitungszentrum (Mehrlamellen-/5-Achs-Bearbeitung)
- Werkzeugwechsler, Kettenmagazin 60-fach
- Mit 2-fach Palettenwechsler
AUSRÜSTUNG:
2 x Späneförderer
1 x Winkelfräs...
