4-Achs-Doppelspindel-Bearbeitungszentrum

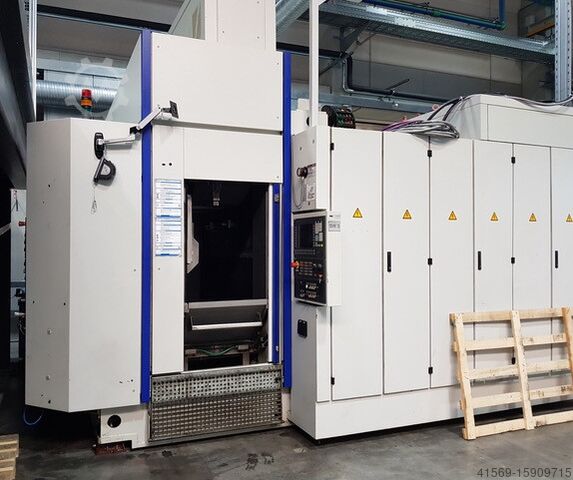

SW Schwäbische Werkzeugmaschinen BAW06-22

Zustand: gut (gebraucht), Baujahr: 2014, Betriebsstunden: 48.000 h, Funktionsfähigkeit: voll funktionsfähig, Maschinen-/Fahrzeugnummer: 2080233, Verfahrweg X-Achse: 600 mm, Verfahrweg Y-Achse: 600 mm, Verfahrweg Z-Achse: 400 mm, Ausstattung: Dokumentation/Handbuch, Drehzahl stufenlos einstellbar, Späneförderer, CNC-Steuerung SIEMENS 840D Elektrischer Anschluss Anschluss­spannung: 3 × 400 V / 50 Hz (geerdet) Netzform: TN-S oder TN-C-Netz Gesamtanschlusswert: 133 kVA Leistungsfaktor: 0,6 Absicherung: 190 A gG (5 s) Gewicht Maschinenbetriebsgewicht: 20.000 kg Transportgewicht: 16.000 kg Werkzeugmagazin Werkzeugwechsel: Pick-Up-System Werkzeugverwaltung: Fest codierte Werkzeugplätze Kapazität: 84 Werkzeuge (2 × 42) Maximales Werkzeuggesamtgewicht: 350 kg Vorschubantriebe Antriebsart: Drehstrom-Synchronmotoren Wegmesssystem X/Y/Z: Direkt, absolut X-Achse Eilgang: 100 m/min Max. Beschleunigung: 12 m/s² Kv-Faktor: 7 Spitzenkraft: 10.000 N Dauer­kraft: 5.000 N Bdodpsxt D Ebsfx Ag Rei Positioniergenauigkeit: Tp = 0,008 mm Y-Achse Eilgang: 100 m/min Max. Beschleunigung: 10 m/s² Kv-Faktor: 7 Spitzenkraft: 10.000 N Dauer­kraft: 5.000 N Positioniergenauigkeit: Tp = 0,008 mm Z-Achsen (Z1, Z2) Eilgang: 100 m/min Max. Beschleunigung: 20 m/s² Kv-Faktor: 7 Spitzenkraft: 2 × 5.000 N Dauer­kraft: 2 × 2.500 N Positioniergenauigkeit: Tp = 0,008 mm Hauptspindeln Spindelanordnung: Horizontal, Doppelspindel nebeneinander Motorspindeln, flüssigkeitsgekühlt, Synchrontechnik Spindeldurchmesser: 40 mm Werkzeugaufnahme: HSK-A63 Schmierung: Minimalmengenschmierung (Öl) Mechanische Spannkraft: > 18 kN Verschleißgrenze: 16 kN Drehzahlbereich: 1 – 17.500 min⁻¹ Beschleunigungszeit: 0,7 s Leistung: 2 × 35 kW bei 4.200 min⁻¹ (40 % ED) Nennleistung: 2 × 26 kW bei 4.200 min⁻¹ Drehmoment: 2 × 80 Nm (40 % ED) / 2 × 60 Nm (Nennmoment) Bearbeitungsbereich Spindelabstand: 600 mm Verfahrwege: X-Achse: 600 mm Y-Achse: 600 mm (optional 875 mm) Z-Achse: 500 mm Werkstückspannung / Tischsystem OP1: Schwenkunterstützung mit zwei separaten Schwenktischen für Spannbrücken OP2: Doppel-Schwenkträger (Q-Achse) mit zwei direktangetriebenen NC-Rundtischen (A-/U-Achsen) Doppelseitige Verzahnung am Schwenkträger Schwenkzeit 0–180°: 3,5 s Max. asymmetrische Last: 800 Nm Wiederholgenauigkeit Ø 800 mm: < 0,008 mm Max. Spannmittel- und Werkstückdurchmesser: Ø 675 mm × 1.430 mm Max. Werkstückgewicht: 600 kg Spitzenmoment: 981 Nm Nennmoment: 698 Nm Max. Tischdrehzahl: 50 min⁻¹ Winkelbeschleunigung: 2,5 – 10 U/s² Teilgenauigkeit: ±5″ Tangentialmoment: 4.500 Nm Max. Lastmoment: 500 Nm Werkzeugwechselzeiten Span-zu-Span bei n < 10.000 min⁻¹: > 2,75 s Span-zu-Span bei n < 17.500 min⁻¹: > 3,15 s

Zustand: gebraucht, Baujahr: 2007, Doppelspindelbearbeitungszentrum in 5 Achsen Ausführung (beidseitig) Verfahrwege x/ y/ z = 600/ 600(975) / 500 mm Anzahl der Spindeln 2 Spindelabstand 600 mm Eilgang 45 m/min Spindeldrehzahl bis 17.500 U/min Antriebsleistung 38 kW Werkzeugmagazin 2 x 72 Werkzeugplätze Werkzeugaufnahme HSK 63 CNC Steuerung Siemens 840D Bedjtgu Ixspfx Ag Rjdi 1 x Werkzeugbruchkontrolle 2 x Spannbrückenauflage H75 mm 2 x Spannbrücken 5.Achse Kühlmittelanlage Knoll, 70 bar 1 x Späneförderer KB1000 1 x Bohrkopfindexierung 2 x Werkzeug-Plananlagenkontrolle 2 x Aufrüstsatz-Torsionsausgleich A-/U-Achse
