Koordinatenmeßmaschine

WENZEL LH 54 CNC

Tischlänge 1160 mm
Tischbreite 710 mm
Durchgang 650 mm
Steuerung WENZEL ME 5007
Gesamtleistungsbedarf kW
Maschinengewicht ca. 800 kg
Nljdpfot Hw S Iox Af Hoi
Raumbedarf ca. m
W E N Z E L

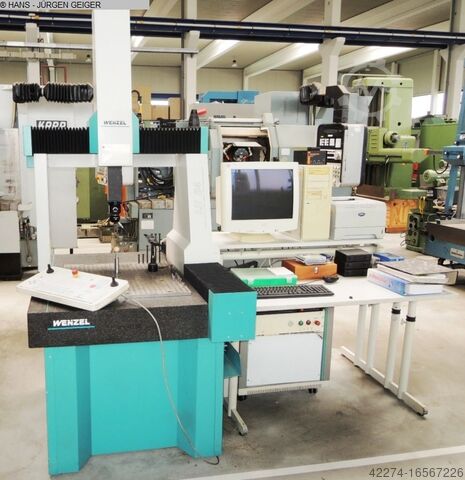

CNC – gesteuerte vertikale 3-D – Koordinaten-Messmaschine
Type LH 54 CNC, Baujahr 2000
jedoch laufend vom Hersteller gewartet und kalibriert
_____

Y-Achse als längs verfahrbares Messportal 600 mm
X-Achse als Messkopfschlitten quer 500 mm
Z-Achse als Messpinole senkrecht ca. 400 mm

Max. Werkstückgewicht /Tischbelastung ca. 200 kg
Durchgang unter dem Messportal ca. 650 mm

Nutzbare Tischgröße gesamt ca. 1.160 x 710 x 160 mm
Tischhöhe über Boden ca. 850 mm

Maschinenhöhe ca. 2.300 mm

Gewicht ca. 800 kg

Sonderausstattung / Zubehör:

• Maschine ausgeliefert mit erhöhter Genauigkeit
• Messtisch,Traverse und Pinole aus dunklem Naturhartgestein, Tisch
mit 3 x 4 Stück Gewindelöcher zum Befestigen von Werkstücken/Vorrichtungen
• Alle Achsen sind luftgelagert und daher leichtgängig und quasi verschleiß-
frei und mit Inkremental-Maßstäbe mit Auflösung 0,0005 mm versehen.
• WENZEL CNC-Steuerung Type ME 5007 für 3 bis 6 Achsen mit ME 4700
beweglichem Handsteuerpult mit 2 Joysticks zum Aufrufen aller Funktionen der
Software ideal ausgerüstet für :
• WENZEL Meßsoftware Type METROLOG – II Level 2 für Messen von Regelgeometrie,
grafische 3 D- Werkstückdarstellung, Grafikprotokolle,etc. inkl. Tastatur
• RENISHAW Kontrolleinheit Model PHC 10 – 2 passend für
• RENISHAW motorischer Dreh- und Schwenkkopf (automatisch indexierbar
in 7,5 ° Schritten) Modell PH 10 T mit 5-Wege Meßtastersystem Modell TP 200
mit diversem Tasterzubehör, inkl. RENISHAW Probe Interface PI 200
Tasterwechsel automatisch möglich, 6 – fach Tastermagazin Modell SCR 200 auf
dem Tisch montiert,
• Kugelnormalie zum Aufbau auf den Tisch, Arbeitstisch mit Konsole, diverse
Aufspannmittel,
• diverse Kasetten und div. CD mit verschiedener Software. sep. PC für
Meßsoftware Drucker

Zustand : sehr gut – prinzipell am Lager unter Strom zu besichtigen,
vorführbereit, wurde beim Abgeber durch einen Messmaschinen-
Spezialisten demontiert und hier wieder zusammengebaut.
Lieferung: ab Lager – im Zustand wie vorhanden und besichtigt
Zahlung : rein netto – nach Rechnungserhalt.
