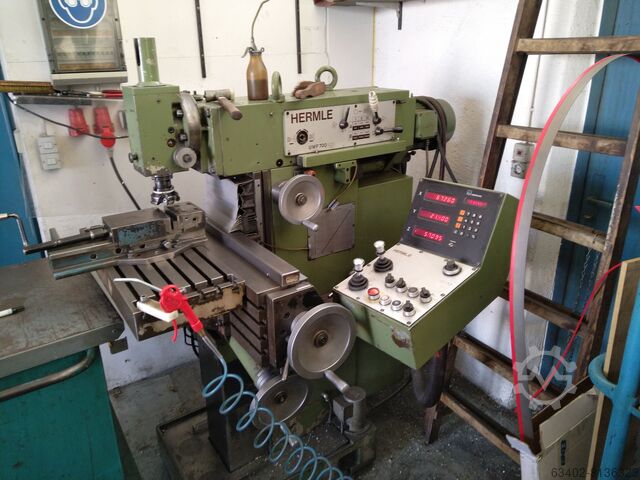

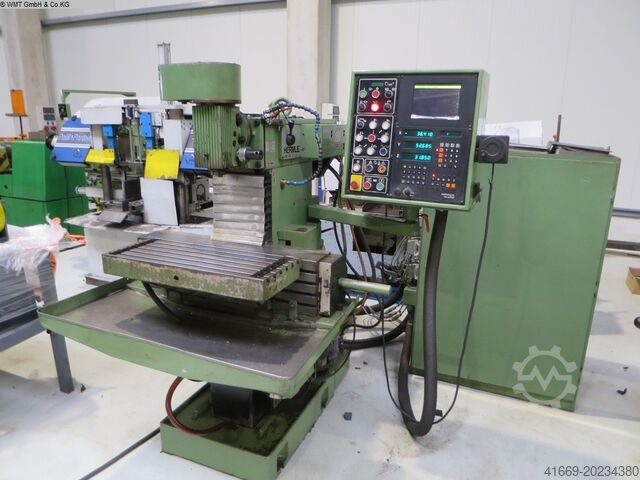

Werkzeugfräsmaschine - Universal

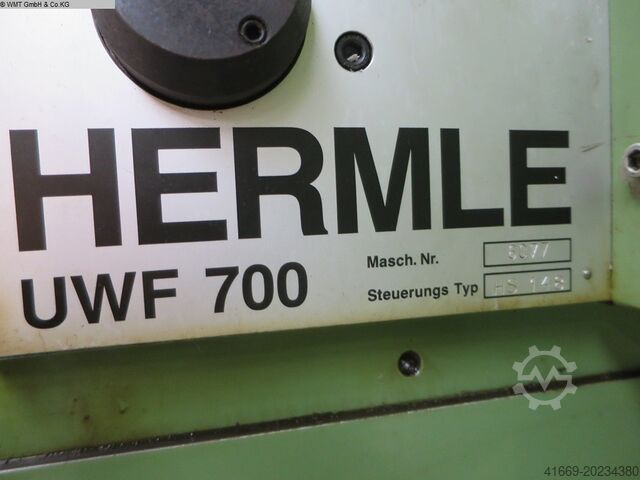

HERMLE UWF 700

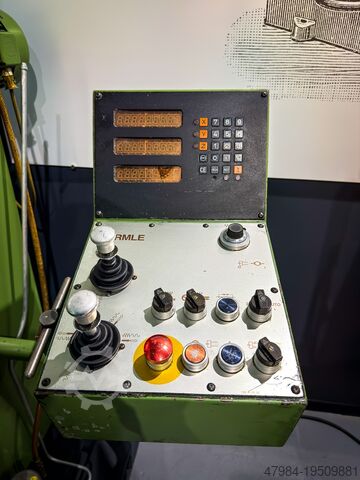

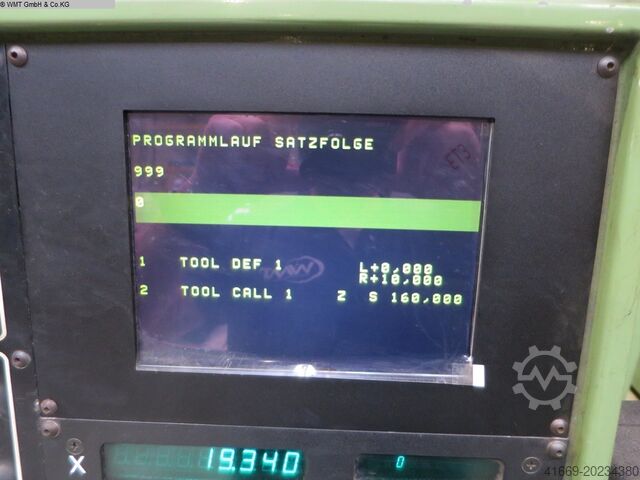

Zustand: gut (gebraucht), Baujahr: 1983, Funktionsfähigkeit: voll funktionsfähig, Universal Produktions- und Werkzeugfräsmaschine Typ: UWF 700 PH Masch.-Nr.: 5670 Serien-Nr.: 034650 Baujahr: 1983 Steuerung: Positionier- und Streckensteuerung inkl. Bildschirm HEIDENHAIN TNC 135 3 Achsen-Handeingabesteuerung TECHNISCHE DATEN Arbeitsbereich X-Achse (längs) von Hand/automatisch 410/390 mm Y-Achse (quer) von Hand/automatisch 310/290 mm Z-Achse (senkrecht) von Hand/automatisch 400/380 mm Pinolenhub senkrecht 63 mm Aufspannfläche senkrecht 830 x 224 mm Anzahl der T-Nuten 4 Winkeltisch-Aufspannfläche 700 x 285 mm 6 T-Nuten 12 H8/45 mm Werkstückgewicht 200 kg Abstand Tisch-Spindelnase (senkrecht) 0 – 515 mm Abstand Tisch-Spindelmitte (waagerecht) 30 – 565 mm Antriebsleistung (bei 1500 U/min) 2,2 kW Drehzahlbereich 45 – 2000 U/min Anzahl der Drehzahlen 12 Stufensprung (geometrisch gestuft) 1,4 Werkzeugaufnahme (DIN 2079) ISO 40 Vorschubbereich (alle Achsen) 2 – 1500 mm/min Eilgang (alle Achsen) 1,5 m/min Betriebsspannung 380 V/50 Hz Maschinenabmessung 1,2 x 1,6 x 1,7 m Platzbedarf 2,1 x 2,1 m Maschinengewicht 1100 kg AUSSTATTUNG/ZUBEHÖR  Bedienung von Hand und über CNC-Programm  senkrechte und horizontale Bearbeitung  Vertikalfräskopf abschwenkbar  Vertikalfräskopf winkelverstellbar  div. Werkzeug-Aufnahmen  Pinolenvorschub senkrecht, manuell  Winkeltisch 700 x 285 mm  Kühlmitteleinrichtung  Kühlmittel- und Spänewanne  Spänesschutz im Arbeitsbereich elektrisch abgesichert  Aufstellelemente  Maschinenleuchte  Dokumentation Zustand: Steuerung überholt, werkstattgeprüft Ncodpfx Ahox Ry Atj Hst

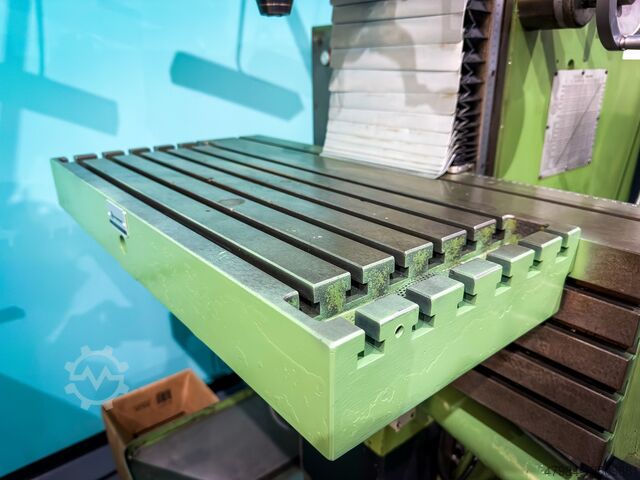

Zustand: gut (gebraucht), Baujahr: 1983, Steuerung: Positionier- und Streckensteuerung inkl. Bildschirm HEIDENHAIN TNC 135 3 Achsen-Handeingabesteuerung TECHNISCHE DATEN Arbeitsbereich X-Achse (längs) von Hand/automatisch 410/390 mm Nodpfx Ajht Hbuoh Hect Y-Achse (quer) von Hand/automatisch 310/290 mm Z-Achse (senkrecht) von Hand/automatisch: 400/380 mm Pinolenhub senkrecht 63 mm Winkeltisch-Aufspannfläche 700 x 285 mm Antriebsleistung (bei 1500 U/min) 2,2 kW Drehzahlbereich 45 – 2000 U/min Anzahl der Drehzahlen: 12 Stufensprung (geometrisch gestuft) 1,4 Werkzeugaufnahme (DIN 2079) ISO 40 AUSSTATTUNG/ZUBEHÖR  Bedienung von Hand und über CNC-Programm  senkrechte und horizontale Bearbeitung  Vertikalfräskopf abschwenkbar  Vertikalfräskopf winkelverstellbar  Pinolenvorschub senkrecht, manuell  Winkeltisch  Kühlmitteleinrichtung  Kühlmittel- und Spänewanne  Spänespritzschutz im Arbeitsbereich  Aufstellelemente  Dokumentation

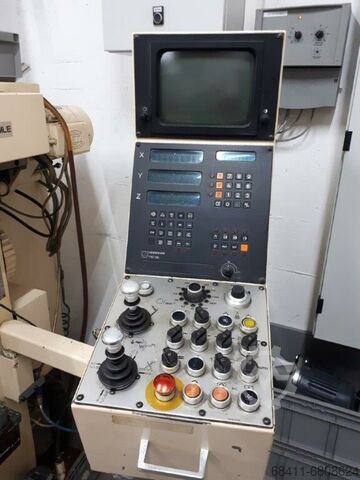

Zustand: gebraucht, Baujahr: 1984, x-Weg 410 mm y-Weg 310 mm z-Weg 400 mm Tischgröße 700 x 280 mm Steuerung Heidenhain TNC 145 Aufnahme SK40 Drehzahlbereich 40- 2.000 U/min Eilgangsgeschwindigkeit 1,5 m/min Vorschubgeschwindigkeit 1500 mm/min Antriebsleistung 2.2 kW Pinolenhub 63 mm Gewicht 1,3 t Gesamtleistungsbedarf 2,2 kW Maschinengewicht ca. 1,5 t Abmessungen L x B x H 1,4 x 2,1 x 2,0 m Ausstattung: Ncedexlufpspfx Ah Hot - Neuer TFT-Bildschirm - Kühlmittelanlage - hydraulische Werkzeugspannung - Fräskopf mit Pinole - Dokumentation
